Hur ökar keramiska motstånd EV-laddningseffektiviteten?

Användningen av elfordon (EV) beror på en kritisk infrastrukturkomponent: laddstationen. Inom varje snabbladdare, DC-DC-omvandlare och förladdningskrets spelar en liten men mäktig komponent – ​​det keramiska motståndet – en överdriven roll för effektivitet, värmehantering och tillförlitlighet. När laddningseffektnivåerna stiger från 50kW till 350kW+ måste motstånden hantera högre energipulser, snävare toleranser och extrema temperatursvängningar. Den här artikeln förklarar hur modernkeramiskt motståndTekniken ökar laddningseffektiviteten för elbilar direkt och varför inköp från en erfaren tillverkare gillarRST Electriceliminerar vanliga fältfel.

Keramiska motstånds roll i EV-laddningskretsar

Ett keramiskt motstånd är en passiv komponent som begränsar strömmen, delar spänningen och avleder energi som värme. I EV-laddare är de utplacerade i:

• Förladdningskretsar– Skydda huvudkontaktorerna genom att begränsa startströmmen när laddaren först ansluts till fordonsbatteriet.
• Snubberkretsar– Dämpa spänningsspikar från switchande IGBT eller SiC MOSFET.
• Urladdningsmotstånd– Ta bort lagrad energi på ett säkert sätt från DC-länkkondensatorer efter laddningsstopp.
• Strömavkänning– Precisionskeramiskt motstånd (shunt) mäter ström för återkopplingskontroll.

Varje applikation kräver hög pulshållfasthet, låg induktans och stabilt motstånd över ett brett temperaturområde (–55°C till +275°C). Ett dåligt utformat motstånd kan slösa energi som överskottsvärme, minska laddningshastigheten eller till och med misslyckas katastrofalt.

Viktiga smärtpunkter – vad EV-laddare tillverkare möter

Ett premium keramiskt motstånd kan förbättra laddarens effektivitet med 0,5–1,5 % – signifikant vid 350 kW där varje procentenhet sparar hundratals kWh per år och laddare.

Nyckelparametrar – Välj rätt keramiskt motstånd för elbilsladdare

Hur keramisk konstruktion ger högre effektivitet

Till skillnad från tjockfilmsmotstånd på epoxisubstrat, akeramiskt motståndanvänder en keramisk kärna (steatit eller aluminiumoxid) med en lindning av nickel-krom eller koppar-nickellegeringar. Denna konstruktion erbjuder tre effektivitetshöjande fördelar:

• Överlägsen värmeledningsförmåga – Keramik avleder värme upp till 10x bättre än epoxi. Lägre hot-spot-temperatur betyder mindre motståndsdrift och högre bibehållen effekt.
• Hög pulsenergikapacitet – Den keramiska massan absorberar kortvariga energispikar utan överhettning, vilket förhindrar fel i förladdningskretsen som annars skulle sätta laddaren i felläge.
• Låg parasitisk induktans – Noggrann lindningsgeometri på en cylindrisk keramisk formare minskar induktiv reaktans vid höga frekvenser (relevant för SiC-baserade laddare som växlar vid 100–200 kHz).

Dessa egenskaper översätts direkt till snabbare och effektivare laddning – mindre energi som går förlorad eftersom värme betyder mer energi som levereras till batteriet.

Varför det är viktigt att köpa från en specialiserad tillverkare

Alla keramiska motståndsprodukter är inte lika. Massmarknadsresistorer för allmänt bruk använder ofta keramik av lägre kvalitet, tappar toleransen över temperatur och misslyckas efter några tusen pulscykler. För laddningsinfrastruktur för elbilar, som kan se 10+ cykler per dag i 10 år, är tillförlitligheten inte förhandlingsbar.

Guangdong RST Electric startade för över ett decennium sedan i Dongguan, Kina – ett nav för tillverkningsexpertis – som en verkstad ägnad åt kraftmotståndsteknik. Deras kärnproduktlinje inkluderar keramiska motståndstyper som:

1. Resistorer i aluminium – För högeffekts chassimonterade applikationer (50W–200W+)

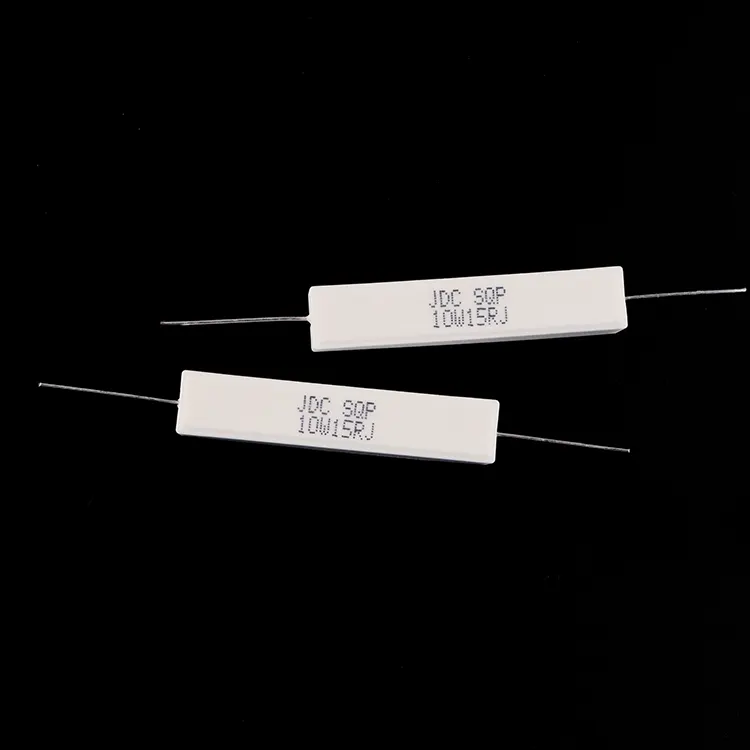

2. Keramiska trådlindade motstånd – För pulserande förladdnings- och snubberkretsar
3. Genomgående provtagningsmotstånd – Precisionsshuntar för strömavkänning

Varje motstånd är konstruerat för industriell hållbarhet, med tät TCR, hög isoleringsresistans och rigorös kvalitetskontroll. Ruisites långsiktiga fokus på effektmotstånd innebär att deras tillverkningsprocesser är optimerade för de exakta parametrar som EV-laddare kräver.

Varför välja Ruisite:

• Beprövad pulshantering – validerad genom testning av accelererad livslängd.
• Stabil försörjningskedja – över 10 års service av industriella kunder.
• Anpassning – resistansvärden, toleranser och blyformer skräddarsydda för din PCB-layout.

Inköp av keramiska motstånd för elbilsladdningsprojekt

Innan du utfärdar en inköpsorder, verifiera:

• Har motståndet en keramisk kärna (ej epoxi/glasfiber)?
• Är pulsenergiklassificeringen specificerad (joule för en given pulsbredd)?
• Är TCR ≤ ±100 ppm/°C för att säkerställa stabilitet över årstider?
• Tillhandahåller leverantören partispårbarhet och testrapporter?
• Kan de leverera aluminiumversioner för direkt kylning?

Ruisite svarar "ja" på alla fem, uppbackad av ett decennium av kraftmotståndsspecialisering.

Liten komponent, stor inverkan på laddningseffektiviteten för elbilar

När elbilsladdning går mot ultrasnabb 350kW+ och trådlös laddning, spelar varje komponents effektivitet en roll. Den ödmjukakeramiskt motstånd– ofta förbises – påverkar direkt säkerheten före laddning, strömavkänningsnoggrannhet och värmehantering. Genom att välja högkvalitativa keramiska trådlindade eller aluminiuminbyggda motstånd med snäva toleranser och utmärkt pulshantering, kan laddare-OEM:er öka systemets totala effektivitet med 1–2 %, minska kylbehovet och förlänga produktens livslängd.

Behandla inte motstånd som varor. Specificera keramiska motståndstyper med verifierbar pulsenergi och TCR-data. Samarbeta med en dedikerad tillverkare somRST Electricsom har ägnat över ett decennium åt att perfektionera effektmotståndsteknik. Använd parametertabellen ovan som din tekniska bilaga i anbudsförfrågningar – och se dina elbilsladdare köra svalare, snabbare och längre.
