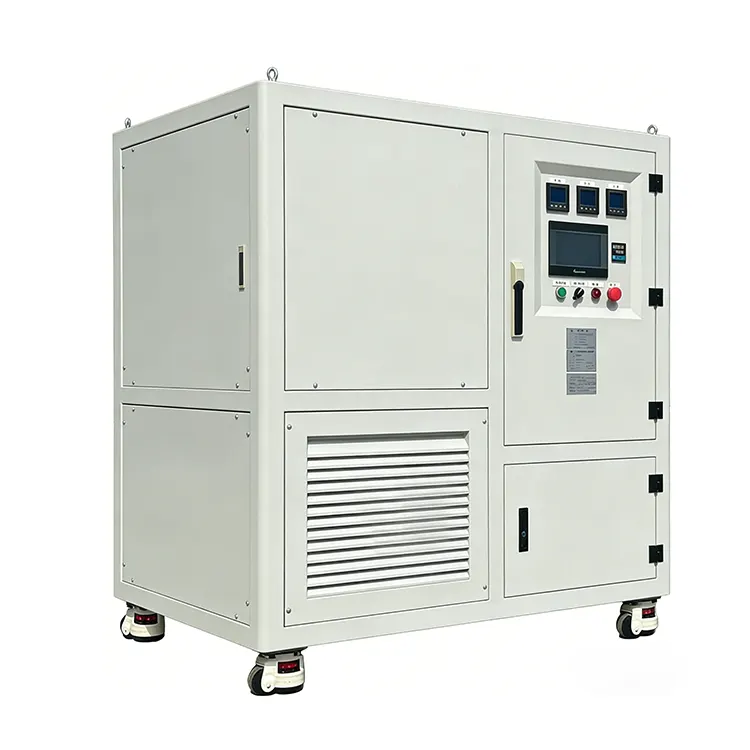

RLC Load Bank

Enheten har ett lokalt pekskärmsgränssnitt med realtidsdataloggning och kurvvisning, plus RS485/Modbus-RTU fjärrkontroll via PC-mjukvara. Inrymd i en kompakt, mobil kapsling med forcerad luftkylning och ≤65dB bullerdrift, passar den inomhuslaboratorie- och tillverkningsmiljöer.

Belastningstyper

RLC Load Bank från RST Electric representerar ett paradigmskifte från traditionell resistiv belastningstestning. Designad för ingenjörer och forskare som behöver simulera verkliga elektriska belastningar – komplett med reaktiva effektkomponenter och varierande effektfaktorer – denna RLC Load Bank integrerar tre distinkta belastningstyper: Resistiv (R) för ren aktiv effektsimulering, induktiv (L) för eftersläpande effektfaktorförhållanden och kapacitiv (C) för ledande effektfaktorscenarier. Genom att kombinera dessa element kan RLC-lastbanken exakt replikera de elektriska egenskaperna hos motorer, strömförsörjningar, UPS-system och nätanslutna växelriktare, vilket möjliggör omfattande prestandavalidering under realistiska driftsförhållanden.

Driftlägen

Belastningsstegsupplösningen är en branschledande 0,1kW för resistivt läge och 0,1kvar för RLC-läge, vilket möjliggör exakt finjustering av testparametrar. Laddningsnoggrannheten bibehålls på ±3 %, vilket säkerställer repeterbara och tillförlitliga testresultat. Enheten stöder två distinkta driftlägen: R Load Mode (rent resistivt) och RLC Load Mode (kombinerat resistivt, induktivt och kapacitivt), valt via det intuitiva pekskärmsgränssnittet. Effektfaktorn kan justeras kontinuerligt över intervallet 0,65 till 1,0 (släpande eller ledande), vilket ger full flexibilitet för testning av standardöverensstämmelse.

Dubbellägeskontroll

Lokal drift via en högupplöst 7-tums pekskärm visar realtidsspänning, ström, effekt, frekvens och effektfaktor, tillsammans med live trendkurvor för varje parameter. Dataloggning och export är inbyggt, vilket gör att ingenjörer kan fånga testresultat för analys. För automatiserade testsekvenser stöder lastbanken RS485/Modbus-RTU fjärrkommunikation, vilket möjliggör integration med PC-baserad programvara för fjärrladdning, datainsamling och rapportgenerering. Som en pålitlig RLC Load Bank-tillverkare i Kina kombinerar RST Electric över 10/år av krafttestexpertis med precisionsteknik för att leverera lösningar som påskyndar produktutvecklingen och säkerställer överensstämmelse med internationella standarder.

Tekniska specifikationer

Produktegenskaper

RLC icke-linjär belastningssimulering – Integrerar resistiva, induktiva och kapacitiva element för att exakt emulera verkliga belastningar med justerbar effektfaktor från 0,65 till 1,0 (släpande eller ledande).

Trefas oberoende styrning – Varje fas kan laddas separat, vilket möjliggör obalanserad belastningstestning för trefasväxelriktare, UPS-system och strömförsörjning.

Ultrafin belastningsupplösning – 0,1kW (resistiv) och 0,1kvar (RLC) stegsteg tillåter exakt simulering av verkliga belastningsvariationer. Versioner med högre precision (0,001kvar minimumsteg) tillgängliga för anti-ö-testning.

Dubbla driftslägen – Växlingsbar mellan rent resistivt (R)-läge och kombinerat RLC-läge för att stödja olika testkrav.

Högprecisionsmätning – Klass 0,5 multifunktionsinstrument med ±3 % belastningsnoggrannhet säkerställer tillförlitliga, repeterbara testresultat.

Intuitivt pekskärmsgränssnitt – 7-tums HMI med parametervisning i realtid, trendkurvor, dataloggning och exportmöjligheter – ingen dator krävs för grundläggande testning.

Remote Automation Ready – RS485/Modbus-RTU-kommunikation möjliggör integration med PC-programvara för automatiserade testsekvenser och datainsamling. Ethernet-kommunikationsmodul tillval.

Lab-vänlig tyst drift – Forcerad luftkylning med fläktar med variabel hastighet upprätthåller ≤65 dB ljudnivå, lämplig för laboratorie- och kontorsmiljöer.

Kompakt och mobil design – Utrustad med hjul och lyftringar för enkel förflyttning inom laboratorier.

Omfattande säkerhetsskydd – Övertemperatur, överspänning, överström, upptäckt av fläktfel och nödstopp säkerställer säker drift under obevakad testning.

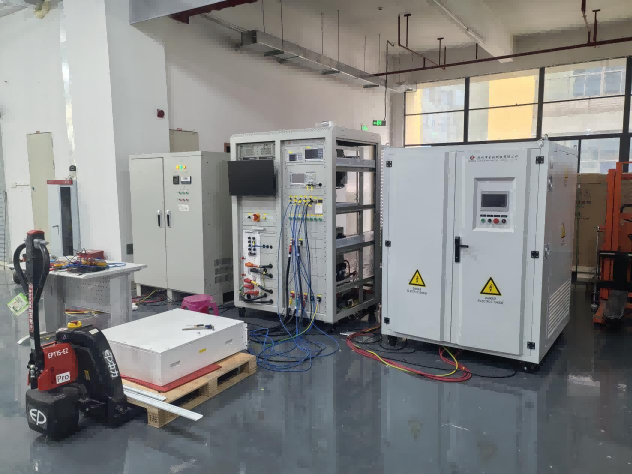

Produktapplikationer

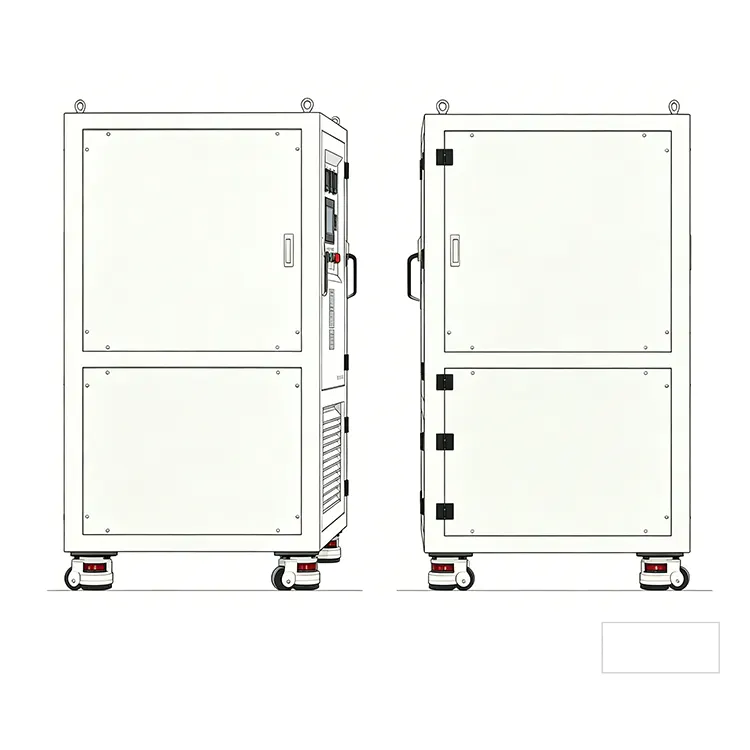

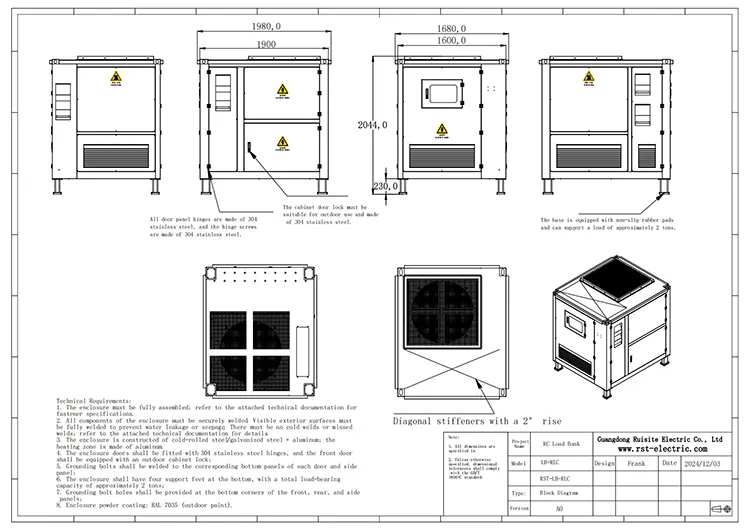

Mått & Vikt

Obs: Mått och vikt är för standardkonfigurationer; anpassade modeller kan variera.

Förpackning & frakt

RST Electric säkerställer säker leverans av varje RLC-lastbank:

Heavy-Duty Crating: Enheten är monterad på en förstärkt träskiva med skumstoppning och innesluten i en anpassad plywoodlåda för internationell frakt.

Vibrationsskydd: Kritiska komponenter är säkrade med ytterligare stöd för att förhindra skador under transport.

Dokumentation: Packlistor, fabrikstestrapporter och bruksanvisningar ingår.

Fraktalternativ: FCL sjöfrakt, flygfrakt eller dörr-till-dörr express tillgängligt.

Alla enheter genomgår fabriksacceptanstestning (FAT) inklusive full-load burn-in, kalibreringsverifiering och validering av kommunikationsprotokoll före leverans.

Om RST Electric

Vi är en certifierad tillverkare baserad i Kina, specialiserade på RLC-belastningsbanker (resistiva, induktiva, kapacitiva) i över 10 år.

Fullständig intern kontroll över design, montering och testning av motstånd, induktor och kondensatorbanker – vilket säkerställer konsekvent kvalitet och exakt fasvinkelsimulering.

Fabriksdirekta prissättning på varje RST Series RLC Load Bank, med transparent kostnadsstruktur och inga mellanhänder.

Kvalitetssäkring

ISO 9001-certifierade anläggningar med dedikerade produktionslinjer för RLC-lastbanker, inklusive separata lindningsstationer för induktorer.

100 % fabrikstestning inklusive full-load burn-in, effektfaktor (0,65 till 1,0) verifiering, resonanstestning och validering av kommunikationsprotokoll.

Erfaret ingenjörsteam som specialiserat sig på testning av kraftelektronik, överensstämmelse med anti-ö (IEEE 1547 / IEC 62116) och reaktiv effektsimuleringsstandarder.

Global erfarenhet, pålitlig leverantör

Beprövad leverantör till FoU-labb, invertertillverkare, UPS-testanläggningar och certifieringsorgan för förnybar energi över hela världen.

Exportera meritlista till över 45 länder, inklusive Tyskland, USA, Japan, Sydkorea, Australien och Brasilien.

Djup domänexpertis i applikationer som kräver exakt RLC-lastsimulering för anti-ö-testning, harmonisk analys och dynamisk lastprofilering.

Oändlig anpassning

Effektklasser: 10kVA till 5000kVA+ (anpassad tillgänglig)

Spänningar: 110V, 220V, 380V, 400V, 415V, 480V, 690V, 11kV, 33kV, anpassad

Belastningstyper: R / L / C / RL / RC / LC / RLC (valfri kombination)

Stegupplösning: 0,1kW/kvar standard (anpassade finare steg tillgängliga ner till 0,001kW/kvar för högprecisionstestning)

Kontroll: Pekskärm / PC-mjukvara / PLC / Anpassad kontrollkonsol

Kommunikation: RS485/Modbus / Ethernet / CAN / Anpassat protokoll

Frekvens: 50Hz / 60Hz / 400Hz / Variabel frekvens

Pålitlig leverans & livstidssupport

Standard ledtid: 20-25 dagar för standardkonfigurationer; 30-45 dagar för anpassade RLC-förhållanden och högeffektsenheter.

Omfattande dokumentation: Fabrikstestrapporter, kalibreringscertifikat (spårbara till nationella standarder), användarmanualer, CE-deklarationer.

12 månaders garanti med fjärrfelsökning, leverans av reservdelar och valfri driftsättning på plats.

Teknisk support tillgänglig för utveckling av testprocedur (inklusive skapande av testplaner mot öar), installation av harmonisk analys och fältdrift.
