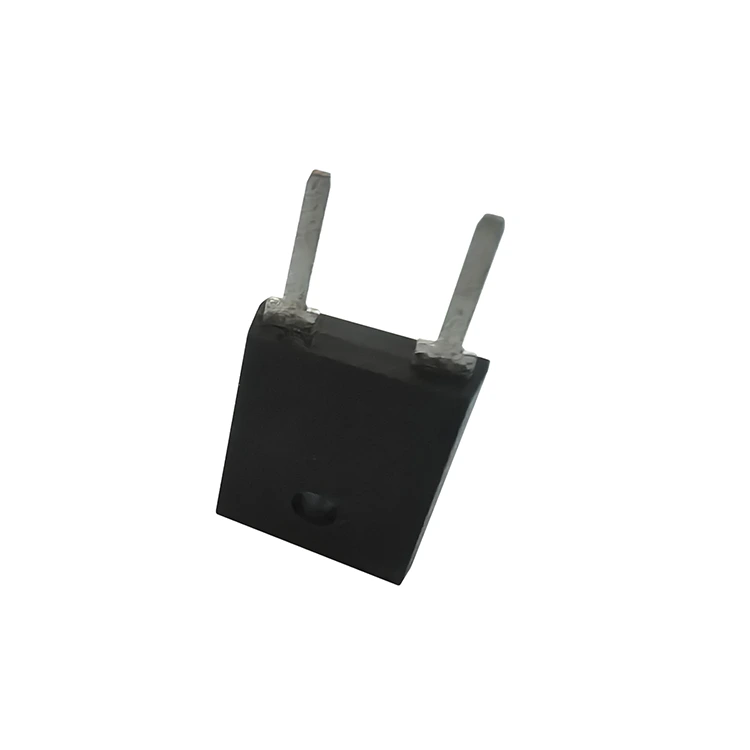

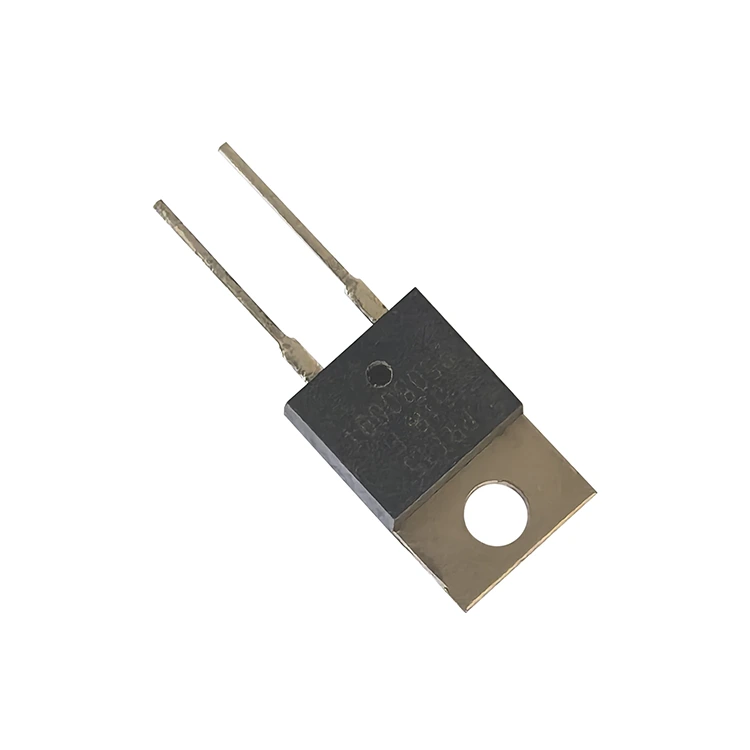

TO220 och TO247 tjockfilmsmotstånd är effektmotstånd i en halvledarpaketform (TO-220, TO-247). De kännetecknas av att de kan installeras direkt på en kylfläns, vilket uppnår extremt hög effekttäthet och värmehanteringseffektivitet. Motstånd i TO220-paketet har vanligtvis en effekt på 20W till 50W (med en lämplig kylfläns), medan de i TO247-paketet kan nå över 100W, vilket vida överstiger traditionella motstånd med samma volym. Dessa motstånd har sina inre komponenter tryckta med tjockfilmsresistorpasta på ett keramiskt substrat, sedan anslutna till metallbasplattan genom ett värmeisolerande skikt (vanligtvis aluminiumoxid eller aluminiumnitrid), och slutligen inkapslade med epoxiharts för att bilda TO-formen, med standardavstånd för ledningarna (2TO254:,0 mm).
Liten storlek, hög effekt, låg termisk resistans (den termiska resistansen hos TO247 kan vara så låg som 1,5 ℃/W), hög isoleringsmotståndsspänning (vanligtvis 1500VAC eller högre), ingen induktans (lämplig för högfrekventa omkopplingskretsar), brett motståndsområde (0,01Ω till 1MΩ upp till ±1 %), noggrannhet. På grund av användningen av standardhalvledarförpackningar kan befintliga kylflänsar och monteringstillbehör (såsom fjäderklämmor, skruvar, isolerande brickor) användas. Den upptar en liten yta på kretskortet och är lämplig för strömdesign med hög densitet.
Buffertabsorption (RCD Snubber) för att byta strömförsörjning; Gatedrivningsmotstånd för IGBT eller MOSFET (för högeffektsdrift); Förladdnings- eller aktiva urladdningsmotstånd för motorstyrenheter för elfordon; Bromsmotstånd för frekvensomformare (parallellkopplade); Effektsteg för elektroniska laster; Och alla situationer där hög effektförlust krävs men utrymmet är begränsat.
1) Beräkna den faktiska strömförbrukningen och se till att den inte överstiger värmeavledningskapaciteten för paketet och kylflänskombinationen.
2) Vid installation, applicera ledande silikonfett mellan metallbottenplattan och kylflänsen och applicera lämpligt tryck (skruvmoment 0,5 - 1 Nm).
3) För högspänningsapplikationer (> 500V), var uppmärksam på krypavståndet för stiftavståndet.
4) Under pulsbelastningsförhållanden, se kurvan "Enkelpulsenergi - Tid" i produktdatabladet. Vanliga produkter inkluderar Vishays D2TO20, LTO100-serier, Ohmite, TT Electronics och inhemska CT, etc.
TO220 och TO247 tjockfilmsmotstånd kombinerar halvledarförpackningar och tjockfilmsteknologi, vilket representerar en betydande innovation inom området effektmotstånd. De är särskilt lämpliga för miniatyriseringstrenden av modern kraftelektronik. Dessutom,RST Electricerbjuder även andra typer avTjockfilmsmotstånd. Kom gärna och fråga eller köp dem!
