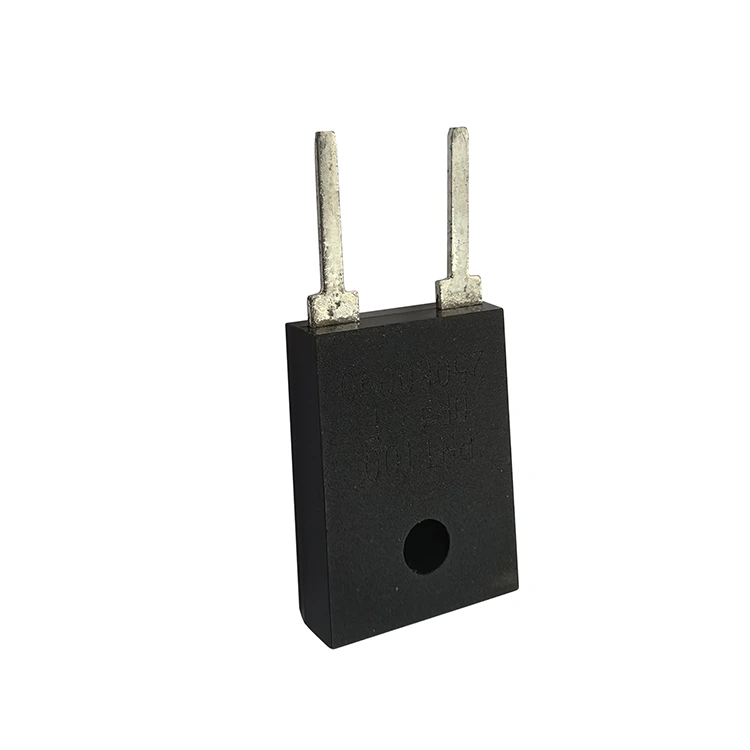

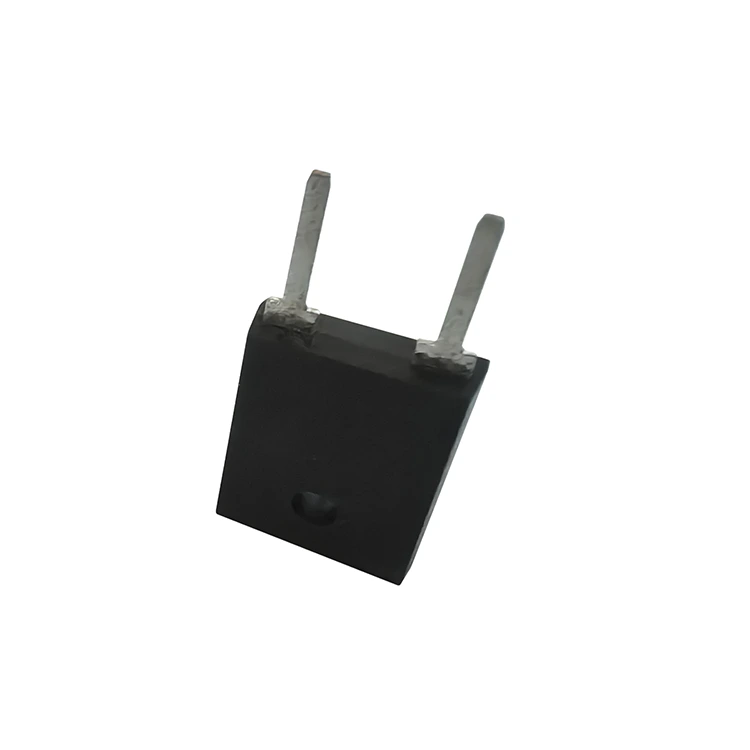

TO247 Power Resistor för tjockfilm

TO247 Thick Film Power Resistor från RST Electric representerar nästa steg i kraftmotståndspaketering, och erbjuder betydligt högre effekthantering än traditionella TO220-enheter samtidigt som den behåller en välbekant, lättmonterad formfaktor. Designad för applikationer där 35W eller 50W är otillräckligt men större chassimonterade motstånd är opraktiska, levererar denna Heatsink Mount Resistor 100W vid 25°C höljestemperatur (3,5W utan kylfläns) i ett kompakt TO247-paket. Monteringsgränssnittet med en skruv förenklar den mekaniska integrationen, vilket gör att ingenjörer kan fästa enheten direkt på en kylfläns eller chassi med hjälp av termiska gränssnittsmaterial för optimal värmeöverföring.

Optimerad arkitektur

Den interna konstruktionen av detta högeffekts tjockfilmsmotstånd är optimerad för både elektrisk prestanda och termisk effektivitet. Ett högstabilt resistivt skikt avsätts på ett aluminiumoxidsubstrat, som sedan är trådbundet till ledningsramen och inkapslat i en robust gjuten plastförpackning. Denna konstruktion ger exceptionella isoleringsegenskaper, tål 1800VAC och bibehåller isolationsmotstånd större än 10GΩ. Den icke-induktiva karaktären hos tjockfilmsteknologi säkerställer minimal parasitisk induktans, vilket gör PRT100 lämplig för högfrekvensomkopplingskretsar och snabba transientapplikationer.

Strikt scenanpassning

PRT100-serien täcker ett brett motståndsområde från 0,2Ω till 1MΩ, med TCR-alternativ från ±50 ppm/°C (för precisionsvärden >10Ω) till ±300 ppm/°C (för lågohmiska eller högresistansområden). Standardtoleranser inkluderar ±1 %, ±5 % och ±10 %, vilket rymmer både instrumentering med hög precision och krafttillämpningar för allmänna ändamål. Med ett utökat driftstemperaturområde på -65°C till +175°C är detta TO247-motstånd väl lämpat för tuffa miljöer där tillförlitlighet är av största vikt. Som en pålitlig To247 Thick Film Power Resistor-tillverkare i Kina, kombinerar RST Electric över 10 års expertis inom tjockfilmsteknik med precisionstillverkning för att leverera komponenter som ger pålitlig, stabil prestanda i de mest krävande elektroniska kraftkretsarna.

Teknisk specifikation

Standardspecifikation

Elektrisk prestanda

● Blytrådsmaterial: Förtennad koppar

● Max vridmoment: 0,9Nm

● Märkeffekt vid 25°C för PRT100 är 3,5W utan kylflänsplatta.

● Effektgränsen beror på förpackningens yttemperatur.

● Värmeavledande kräm måste appliceras korrekt

Vilka är fördelarna med vårt To247 Thick Film Power Resistor jämfört med våra konkurrenters?

1.Hög effekttäthet – 100W vid 25°C höljestemperatur, vilket möjliggör kompakta högeffektsdesigner utan behov av skrymmande chassimonterade motstånd.

2.TO247 industristandardpaket – Bekant fotavtryck med enkelskruvsmontering förenklar mekanisk integrering och termisk hantering.

3. Utökat temperaturområde – Fungerar från -65°C till +175°C, lämplig för tuffa industri-, fordons- och rymdmiljöer.

4.Högspänningskapacitet – 700V maximal arbetsspänning och 1800VAC dielektrisk styrka säkerställer säker drift i högspänningskretsar.

5.Brett motståndsområde – Från 0,2Ω till 1MΩ i en enda serie, som täcker applikationer från högströmsavkänning till högimpedansspänningsdelning.

6. Icke-induktiv konstruktion – Tjockfilmsteknik minimerar parasitisk induktans, vilket gör den idealisk för högfrekvensomkoppling och snubberapplikationer.

7. Precisionstoleranser – Finns i ±1%, ±5% och ±10% för att möta både högnoggrannhet och allmänna krav.

8. Alternativ för låg TCR – Så lågt som ±50 ppm/°C för precisionsvärden >10Ω, vilket säkerställer stabil prestanda över temperaturvariationer.

9.Utmärkt isolering – Tål 1800VAC med isolationsresistans >10GΩ, vilket säkerställer säkerhet i högspänningskretsar.

10. Robust konstruktion – Gjuten plastfodral skyddar det resistiva elementet från mekanisk påfrestning, fukt och föroreningar.

Produktapplikationer

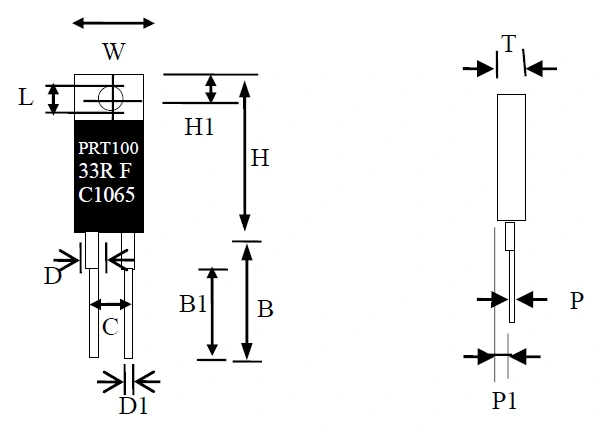

Ritning och mått:

Transportsätt

För att säkerställa att våra motstånd inte skadas under hela transportprocessen har vi tagit fram en detaljerad förpacknings- och transportplan, med hänsyn till både skydd och anpassningsförmåga, för att säkerställa produktkvaliteten heltäckande.

Vid frakt i bulk är alla To247 tjockfilmskraftmotstånd förpackade med antistatiska rör eller specialtråg, exakt anpassade till förpackningsdimensionerna. Detta förhindrar inte bara effektivt stiften från att böjas eller deformeras, utan skyddar också monteringsdynorna från att stötas eller slitas, vilket undviker påverkan på efterföljande installation och elektrisk prestanda.

För stiftskydd använder vi skumändkapslar eller plastformade kuddar för fixering, vilket säkerställer att stiften hela tiden förblir raka. Det finns inget behov av efterföljande korrigering av köparen, vilket förbättrar monteringseffektiviteten.

Förpackningstjänst

Dessutom erbjuder vi skräddarsydda rullbandsförpackningstjänster på begäran, som är lämpliga för automatiserade monteringslinjer och hjälper köpare att förbättra produktionseffektiviteten. Varje parti av varor levereras med en detaljerad packlista och inspektionscertifikat bifogat, vilket underlättar köparens verifiering och acceptans och säkerställer att varje To247 Thick Film Power Resistor uppfyller specifikationskraven. Fraktmetoderna är flexibla och kan anpassas till olika inköpskvantiteter. Små batchordrar skickas via internationella budtjänster som DHL, FedEx och UPS, med snabb leverans; medelstora partiordrar transporteras med flyg, vilket balanserar leveranstid och kostnad; stora partibeställningar skickas till sjöss, vilket avsevärt minskar transportkostnaderna. Det är värt att notera att alla motstånd genomgår 100 % elektriska tester före förpackning, med särskilt fokus på att verifiera resistansvärde, tolerans och provtagning av TCR-verifiering för att säkerställa att de levererade produkterna uppfyller standarderna.
