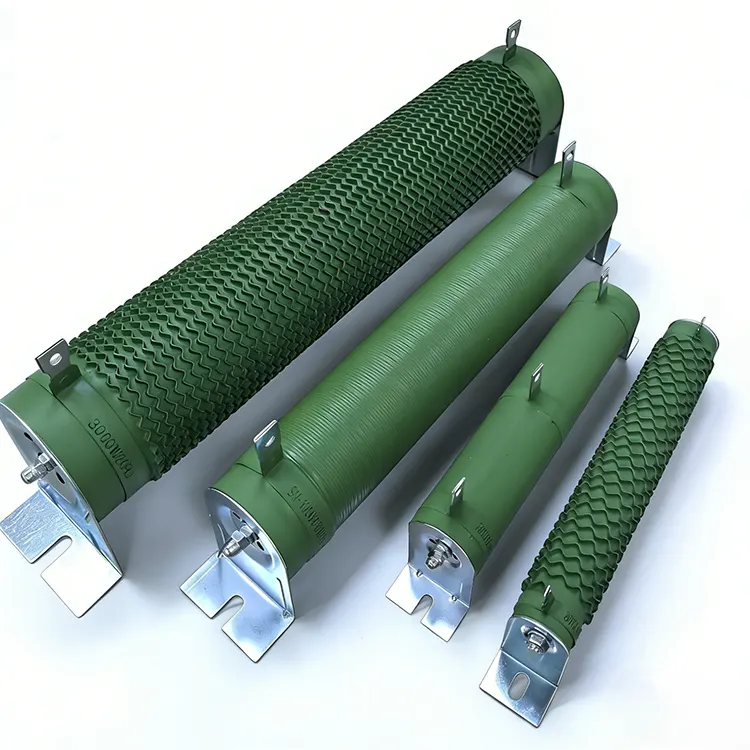

Tubular Wirewound Resistor är en traditionell men fortfarande allmänt använd högeffektsresistorkomponent. Dess struktur involverar likformigt lindning av legeringsmotståndstrådar (såsom koppar-nickel, koppar-mangan eller nickel-kromlegering) på ett keramiskt rör med hög renhet (aluminiumoxid eller talkporslin), med de två ändarna ledda ut genom metallkåpor eller skruvterminaler. Ytan är belagd med ett lager av högtemperaturbeständig isolerande och flamskyddsfärg (organisk kiselharts eller epoxiharts). Denna design ger motståndet extremt hög värmebeständighet, mekanisk styrka och långvarig stabilitet. Det keramiska röret fungerar inte bara som stomme utan hjälper också till med värmeavledning, eftersom keramiska material har bättre värmeledningsförmåga än vanliga plaster och tål temperaturer upp till 300-500°C utan att mjukna upp.
RST Electricerbjuder olika typer avBromsmotstånd. Kom gärna och konsultera för köp!
Effektområdet sträcker sig från några watt till flera kilowatt (vanligtvis 20 W till 15 kW), medan resistansvärden sträcker sig från 0,1 Ω till flera hundra kΩ. Noggrannheten är vanligtvis ±5 % eller ±10 %, men högprecisionsgrader på ±1 % är också tillgängliga. På grund av sin lindade konstruktion uppvisar dessa motstånd relativt hög induktans och är därför olämpliga för högfrekvenskretsar; de är dock idealiska för strömförsörjning, bromsning, förladdning, urladdning och buffringstillämpningar som arbetar vid kraftledningsfrekvenser eller låga frekvenser (<1 kHz). Den främsta fördelen med rörformiga trådlindade motstånd är deras robusta överbelastningsförmåga; de tål kortvariga strömstötar på upp till 10 gånger sin märkeffekt utan att ta skada. Dessutom uppvisar deras resistansvärde minimal variation med temperaturen (med en typisk temperaturkoefficient på ±50 till ±300 ppm/°C). Ytbeläggningen måste uppfylla flamskyddsstandarden UL94 V-0 och förbli fri från sprickbildning eller flagning även under höga temperaturer.
Ingångsöverspänningsgräns för omkoppling av strömförsörjning (alternativ till NTC-termistor, men trådlindat motstånd är mer stöttåligt), förladdningskrets för DC-buss av frekvensomvandlare, urladdningsmotstånd för högspänningskondensator, shuntmotstånd för svetsmaskin, utgångseffektmotstånd (dummy belastning) för ljudmotståndsförstärkare, hissförstärkare, etc. Tubular Wirewound Resistor används ofta som ett värmeelement i avfuktningsvärmare.
1) Effekt: Beräkna I²R baserat på stationär ström i kretsen och lämna en marginal på minst 50 %;
2) Resistans: Bestäm enligt Ohms lag och målspänningsfallet;
3) Spänningsklass: Krypavståndet mellan metallstöden i båda ändarna av det keramiska röret måste uppfylla säkerhetsstandarder (såsom UL, CE-krav);
4) Installationsmetod: Kan installeras horisontellt eller vertikalt, men säkerställ god ventilation runt om för att undvika värmeackumulering.
