Sammanfattning: Rörformade trådlindade motståndär viktiga komponenter i högeffektapplikationer, som erbjuder precision, tillförlitlighet och utmärkt värmeavledning. Den här artikeln utforskar deras struktur, arbetsprincip, fördelar och vanliga tillämpningar, och hjälper ingenjörer och köpare att fatta välgrundade beslut när de väljer motstånd för krävande kretsar.
Rörformade trådlindade motstånd är precisionsresistiva komponenter som används för att styra ström och spänning i kretsar som kräver hög effekt och termisk stabilitet. Till skillnad från film- eller kolmotstånd kan rörformiga trådlindade motstånd hantera högre wattal och är mindre benägna för värmerelaterade fel, vilket gör dem idealiska för industri- och kraftelektronik.
Hos RST är våra rörformiga trådlindade motstånd konstruerade för att ge långvarig tillförlitlighet, med snäva toleransnivåer och robust mekanisk design.

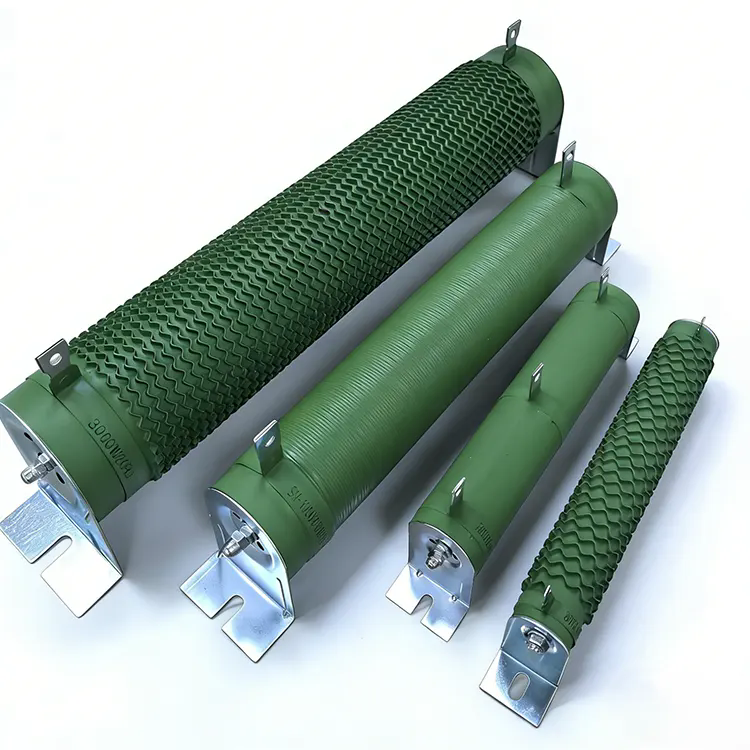

Det rörformiga trådlindade motståndet består av en resistiv tråd lindad runt en cylindrisk keramisk kärna. Lindningen är noggrant utformad för att säkerställa jämnt motstånd och optimal värmeavledning. Motståndet beläggs sedan med ett skyddande isoleringsskikt, vilket ökar hållbarheten och förhindrar kortslutning.
| Komponent | Beskrivning |
|---|---|
| Keramisk kärna | Ger strukturellt stöd och utmärkt värmeledningsförmåga. |
| Resistiv tråd | Tillverkad av legeringar som nickel-krom för stabilt motstånd. |
| Isolerande beläggning | Skyddar mot fukt, mekaniska skador och elektriska kortslutningar. |
Rörformade trådlindade motstånd fungerar enligt principen i Ohms lag, där den resistiva tråden omvandlar elektrisk energi till värme. Den cylindriska formen gör att motståndet kan hantera högre effekt utan överhettning. Värme avleds genom den keramiska kärnan och yttre beläggningar, vilket säkerställer att motståndet bibehåller stabil prestanda även under extrema förhållanden.
Jämfört med andra motståndstyper ger rörformiga trådlindade motstånd flera fördelar:
Dessa motstånd används ofta i industriell och högeffektelektronik:
RST levererar rörformiga trådlindade motstånd som är lämpliga för var och en av dessa applikationer, vilket säkerställer pålitlig prestanda under utmanande förhållanden.
När du väljer ett rörformigt trådlindat motstånd, överväg följande faktorer:
| Faktor | Rekommendation |
|---|---|
| Effektvärde | Välj baserat på den maximala kretsbelastningen. |
| Motståndsvärde | Säkerställ kompatibilitet med spännings- och strömkrav. |
| Tolerans | Välj ett motstånd med den precision som krävs. |
| Temperaturkoefficient | Viktigt för miljöer med stora temperaturfluktuationer. |
RST-ingenjörer kan ge vägledning om att välja det optimala motståndet för specifika applikationer, vilket hjälper kunder att undvika överhettning och fel.
F1: Vad är den maximala effekten för rörformade trådlindade motstånd?
S: Effekten varierar från 5W till flera hundra watt beroende på storlek och konstruktion.
F2: Kan dessa motstånd användas i utomhusapplikationer?
S: Ja, med rätt skyddande beläggningar tål de tuffa miljöer.
F3: Hur länge håller rörformiga trådlindade motstånd?
S: Med korrekt användning har dessa motstånd en livslängd på 10+ år i de flesta industriella tillämpningar.
För högkvalitativa rörformiga trådlindade motstånd skräddarsydda för din applikation, besökRSTProduktsida ellerkontakta ossi dag. Vårt team är redo att tillhandahålla expertsupport och skräddarsydda lösningar för att möta dina kraft- och precisionsbehov.
-
