Neutralt jordningsmotstånd

Produkt funktion

Det neutrala jordningsmotståndet från RST Electric spelar en oumbärlig roll i moderna medelspänningssystem. I fast jordade eller ojordade nätverk kan enfas-till-jord-fel generera destruktiva strömmar som skadar transformatorer, kablar och roterande maskiner samtidigt som de skapar farliga steg- och beröringspotentialer. Detta kraftsystemsmotstånd tar itu med dessa risker genom att infoga ett exakt beräknat motstånd mellan systemets nollpunkt och jord, vilket begränsar jordfelsströmmen till en hanterbar nivå – vanligtvis mellan 10A och 2000A – samtidigt som det tillåter tillräckligt med ström för känsliga jordfelsreläer att upptäcka och isolera den påverkade kretsen.

Produktens prestanda

Den tekniska filosofin bakom detta neutrala jordningsmotstånd betonar livslängd och prestanda under extrema förhållanden. Det resistiva elementet använder en rutnätskonfiguration tillverkad av högkvalitativa rostfria stållegeringar (SUS430 och SUS304), utvalda för sin exceptionella korrosionsbeständighet, stabila temperaturkoefficient och förmåga att motstå upprepad termisk cykling under felhändelser utan mekanisk degradering. Dessa element är monterade i robusta kapslingar tillgängliga i flera materialalternativ: SUS304 rostfritt stål för standard utomhusbruk, SUS316 för marin och offshoremiljöer som kräver överlägsen saltsprutbeständighet, eller målat galvaniserat stål för kostnadseffektiva inomhusinstallationer.

Elektrisk prestanda verifieras genom omfattande testprotokoll. Isolationsresistansen överstiger 100MΩ, medan dielektrisk motståndstestning utförs vid nivåer från 32kV till 95kV under en minut beroende på systemspänning. Basic Impulse Level (BIL) klassificeringar sträcker sig från 60kV till 170kV, vilket säkerställer att motståndet kan överleva blixtnedslag och växlande transienter utan isolationsfel. Tidsklasser från 5 till 60 sekunder rymmer olika skyddsscheman, med motståndet utformat för att absorbera full felenergi samtidigt som det håller sig inom temperaturgränserna. Som en pålitlig tillverkare av neutrala jordningsmotstånd i Kina, kombinerar RST Electric över 10 års expertis inom kraftmotståndsteknik med djup förståelse för globala jordningspraxis för att leverera komponenter som uppfyller de stränga kraven från företag, industrianläggningar och utvecklare av förnybar energi över hela världen.

Teknisk specifikation

Produktegenskaper

1. Tål hög temperatur – Rostfria rutnätselement konstruerade för att motstå den extrema termiska påfrestningen av felströmsförhållanden utan distorsion, sjunkande eller betydande motståndsförändringar.

2. Stabila resistansegenskaper – Låg TCR-legering säkerställer att motståndet förblir inom snäva toleranser under felcykler, vilket bibehåller exakt strömbegränsning.

3. Robust mekanisk konstruktion – Kraftiga galler i rostfritt stål med förstärkta stöd motstår vibrationer, stötar och magnetiska krafter vid fel.

4. Integrerade övervakningsalternativ – Valfria strömtransformatorer för fjärrströmmätning, termiska sensorer för övertemperaturskydd och larmkontakter för SCADA-integration.

5.IEEE32 & IEC-överensstämmelse – Designad och testad för att uppfylla internationella standarder för neutrala jordningsanordningar, vilket säkerställer tillförlitlig prestanda och operatörssäkerhet.

6.Bred applikationstäckning – Lämplig för system från 6,3 kV till 35 kV med felströmmar från 10 A till 2 000 A, som tillgodoser olika skyddsfilosofier.

7. Flexibla tidsklassificeringar – Tillgängliga från 5 sekunder till 60 sekunder för att matcha specifika krav för reläkoordinering och felrensning.

8. Korrosionsbeständiga kapslingar – Val av material inklusive SUS304, SUS316 och målat galvaniserat stål för optimal hållbarhet i alla miljöer.

9.Höga isolerings- och impulsnivåer – BIL-värden till 170 kV och strömfrekvensen tål till 95 kV säkerställer överlevnad av blixtnedslag och växlingsstötar.

10.Custom Engineering Capability – Speciella spänningsvärden, resistansvärden, kapslingskonfigurationer och övervakningspaket tillgängliga för unika applikationer.

Produktapplikationer

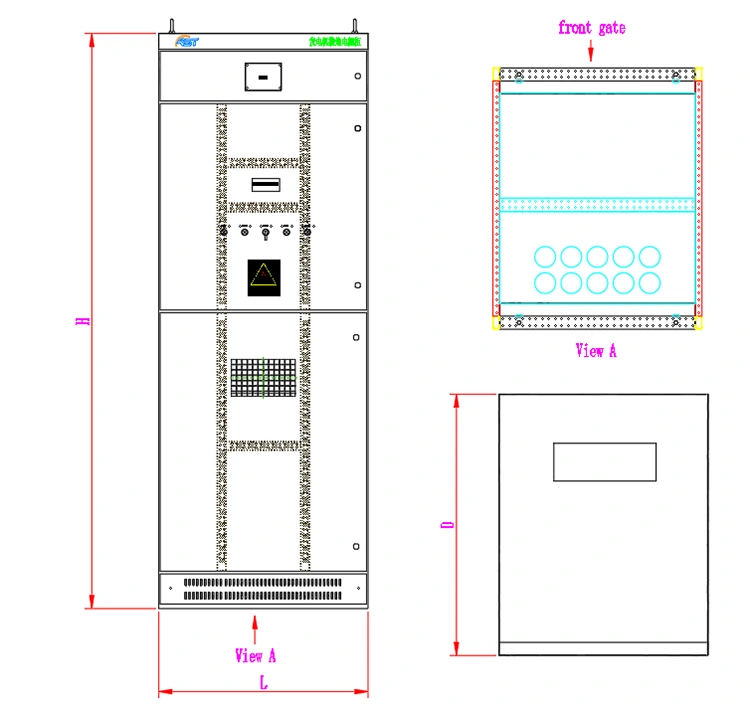

Ritning och mått

Spec L(mm) B(mm) H(mm) Vikt(KG)

6,3&10kv-10~200A 800 800 2200 300

10kv-400A 1000 1000 1800 400

10kv-800A 1200 1200 1800 600

10kv-1000A 1200 1200 2200 700

21KV-300A 1000 1000 1800 500

35KV-200A 1600 2400 2200 1200

35KV-400A 1800 1500 2300 1300

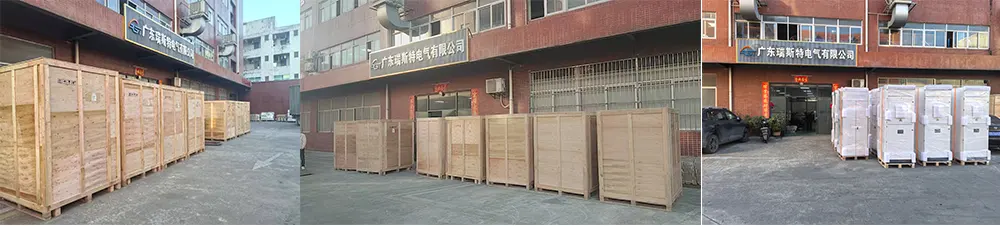

Paket och frakt

RST Electric implementerar rigorösa förpackningsprotokoll för varje neutralt jordningsmotstånd:

● Exportvärdig låda: Varje NER är säkert monterad på en kraftig stålskiva och innesluten i en specialbyggd, gasningsfri plywoodlåda som är kompatibel med ISPM 15-standarderna för internationell frakt.

● Fuktskydd: Enheterna är inslagna i VCI-film (Vapor Corrosion Inhibitor) med torkmedelsförpackningar för att förhindra kondensskador under sjöfrakt.

● Lyft och hantering: Tydlig märkning av tyngdpunkt och lyftpunkter; fraktfästen och spridarbyglar tillhandahålls för säker kranhantering.

● Bussningsskydd: Porslinsbussningar är skyddade med väderbeständiga kåpor och skumvaddering för att förhindra skador.

● Dokumentation: Omfattande fraktdokumentation inkluderar packlistor, certifierade fabrikstestrapporter, materialcertifikat och stöd för tullklarering.

● Fraktalternativ: Vi samarbetar med erfarna tunga speditörer för FCL sjöfrakt, projektfrakt, breakbulk eller flygfrakt efter behov.

Alla enheter genomgår fullständig fabriksacceptanstestning (FAT) bevittnad av kundrepresentanter vid behov, inklusive resistansmätning, isolationsresistans, dielektriskt motstånd och visuell inspektion.

FAQ

F: Vilka kärntillverkningsmöjligheter har RST Electric?

S: RST Electric är en fullständigt licensierad och certifierad tillverkare i Kina, specialiserad på design och produktion av neutrala jordningsmotstånd i över 10 år. Den har en fullständig produktionskapacitet för vertikal integration, som omfattar från tillverkning av nätkomponenter, skalproduktion, montering av färdig produkt till inspektion och acceptans, som alla kontrolleras oberoende under hela processen för att säkerställa stabil och spårbar produktkvalitet och för att eliminera kvalitetsrisker som orsakas av outsourcing i varje steg. Vi har en ISO 9001-certifierad fabrik, utrustad med dedikerade produktionslinjer för rostfria gallermotstånd och mellanspänningskomponenter. Varje jordningsmotstånd kommer att genomgå 100 % rutintestning innan de lämnar fabriken, vilket täcker kärnindikatorer som resistansvärde, isolationsresistans och spänningsmotståndsspänning. Samtidigt kommer typtester som blixtimpuls (BIL), temperaturökningsverifiering och korttidsströmkapacitet också att utföras för att heltäckande säkerställa att produktens prestanda uppfyller standarderna. Dessutom är vårt ingenjörsteam mycket erfaret och fokuserar på jordningssystemdesign, tillämpning av IEEE32/IEC-standarder och skyddskoordinering. De kan helt kontrollera produktens kompatibilitet från design till produktion.

F: Vilka anpassningsparametrar stöds av det neutrala jordningsmotståndet?

S: RST Electric erbjuder omfattande anpassningstjänster. Parametrarna kan anpassas flexibelt efter kundernas faktiska tillämpningsscenarier för att möta olika personliga behov. Systemspänningen täcker vanligtvis 6,3 kV till 35 kV, och högre spänningar kan uppnås genom skräddarsydd design. Felströmmen stödjer 10A till 2000A, och speciella märkvärden kan utvecklas efter behov. Tidsklassificeringen är 5 till 60 sekunder, och den specifika varaktigheten kan anpassas. Resistansvärdet kan beräknas baserat på applikationsscenariot, från 1Ω till 9999Ω. Dessutom kan skalmaterialet väljas från SUS304, SUS316 rostfritt stål, målat stål eller speciallegeringar. Skyddsnivån kan justeras från IP23 till IP65 beroende på miljön på plats. Samtidigt kan strömtransformatorer (CT), termiska sensorer, larmkontakter och fjärrövervakningsgränssnitt utrustas för att fullt ut uppfylla kraven på jordningsskydd i olika industrier.

F: Har ditt företag erfarenhet av global leverans?

S: RST Electric har omfattande erfarenhet av global leverans. Det är en pålitlig leverantör för EPC-entreprenörer, kraftbolag, industrioperatörer och utvecklare av förnybar energi på fem kontinenter. Våra produkter har exporterats till över 40 länder och regioner, som täcker stora marknader som Storbritannien, Tyskland, Förenade Arabemiraten, Saudiarabien, Australien, Singapore och Sydafrika. Vi har samlat på oss gedigen branscherfarenhet av tillämpningen av neutrala jordningsmotstånd och är bekanta med olika nationella och internationella standarder. Vi kan exakt uppfylla olika kunders efterlevnadskrav, oavsett om det gäller kraftsystem, industrianläggningar eller projekt för förnybar energi. Vi kan tillhandahålla mycket anpassningsbara och pålitliga lösningar för neutralt jordningsmotstånd för att hjälpa kunder att uppnå ett säkert jordningsskydd för sina system.

F: Vad är leveranstiden? Vilka är de stödjande materialen och eftermarknadsgarantierna?

S: RST Electric har en stabil produktionskapacitet och kan effektivt svara på kundorderkrav. För det vanliga neutrala jordningsmotståndet med vanliga specifikationer är leveranstiden 30-45 arbetsdagar; för kundanpassade produkter är leveranstiden 45-60 arbetsdagar, vilket säkerställer att det inte påverkar kundernas projektframsteg. Varje produktparti kommer att åtföljas av kompletta tekniska dokument, inklusive testrapporter, materialcertifikat, IEEE32-överensstämmelsedeklaration, IEC-deklaration och drift- och underhållsmanual, som är bekvämt för kunderna att acceptera, överensstämmelsegranskning och senare användning. Vi tillhandahåller en 24-månaders garantiservice. Genom att lita på det globala reservdelsnätverket kan vi tillhandahålla fjärrfeldiagnostik och snabb leverans av reservdelar. Samtidigt kan vi också tillhandahålla mervärdestjänster såsom felsökningssupport på plats enligt kundens behov, och ge ett fullständigt skydd för kundens projekt under hela processen.

F: Vilka fördelar har att välja RST Electric när det gäller upphandlingskostnad och valuta för pengarna?

S: Vi följer fabriksmodellen för direktförsörjning, utan några prishöjningar på mellannivå. Prissättningen är helt transparent, vilket gör det möjligt för kunder att köpa högkvalitativt neutralt jordningsmotstånd till en mer rimlig kostnad, vilket avsevärt förbättrar inköpsvärdet för pengarna. Samtidigt produceras våra produkter genom hela processen med oberoende produktion och genomgår strikta inspektioner, vilket säkerställer stabil kvalitet och lång livslängd, vilket effektivt kan minska underhålls- och ersättningskostnaderna i framtiden. Dessutom kan vårt ingenjörsteam optimera produktdesignen baserat på kundens projektkrav, samtidigt som det säkerställer att prestandan uppfyller standarderna, vilket ger kunderna mer kostnadseffektiva lösningar som balanserar produktkvalitet, efterlevnad och upphandlingskostnader, vilket gör det möjligt för kunder att uppnå låg kostnad och högsäkerhetsskydd för systemjordning.
