Jordningsmotstånd

Jordningsmotståndet från RST Electric fungerar som hörnstenen för säkerhet i mellanspänningssystem. När ett jordfel uppstår i ojordade eller fast jordade system, kan felströmmar nå destruktiva nivåer, utsätta personal för fara och skada transformatorer, kablar och roterande maskineri. Detta neutrala jordningsmotstånd hanterar denna risk genom att infoga ett noggrant beräknat motstånd mellan systemets nolla och jord, vilket begränsar jordfelsströmmen till ett förutbestämt värde – vanligtvis mellan 10A och 2000A – samtidigt som det tillåter tillräckligt med ström för skyddsreläer att upptäcka och isolera felet.

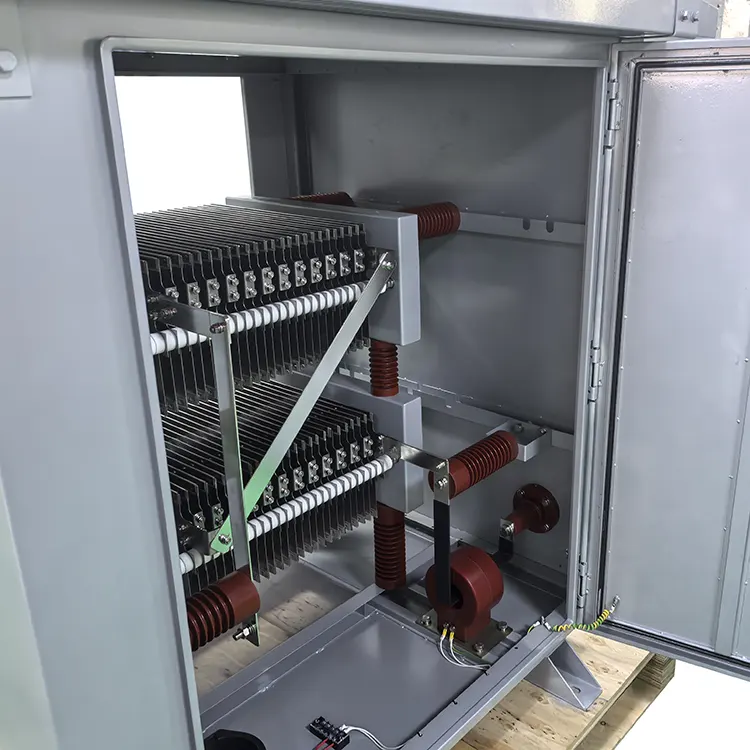

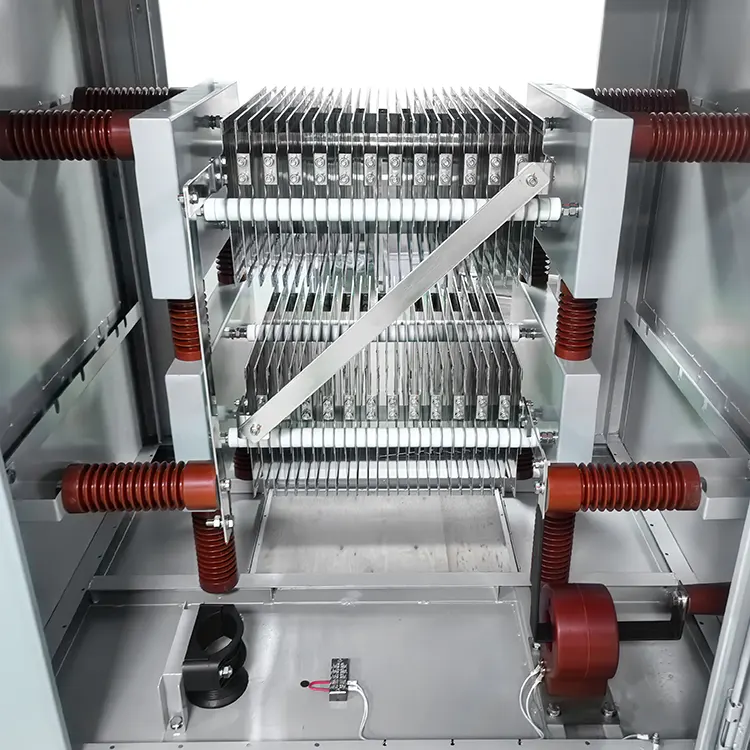

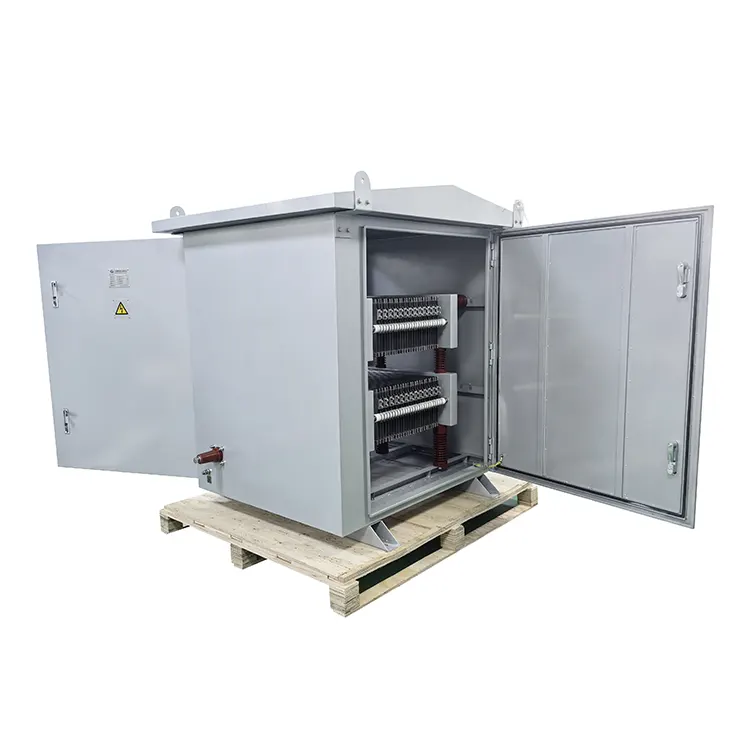

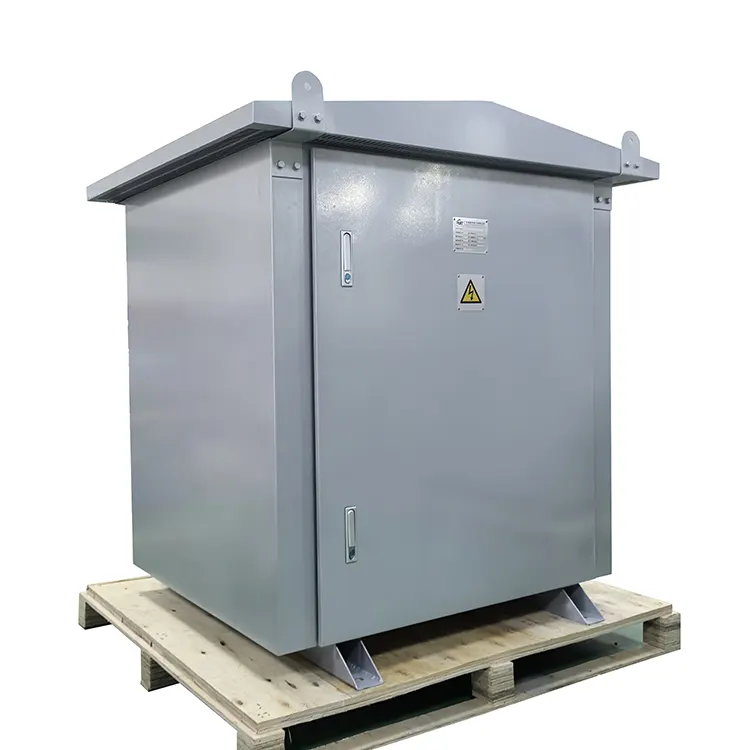

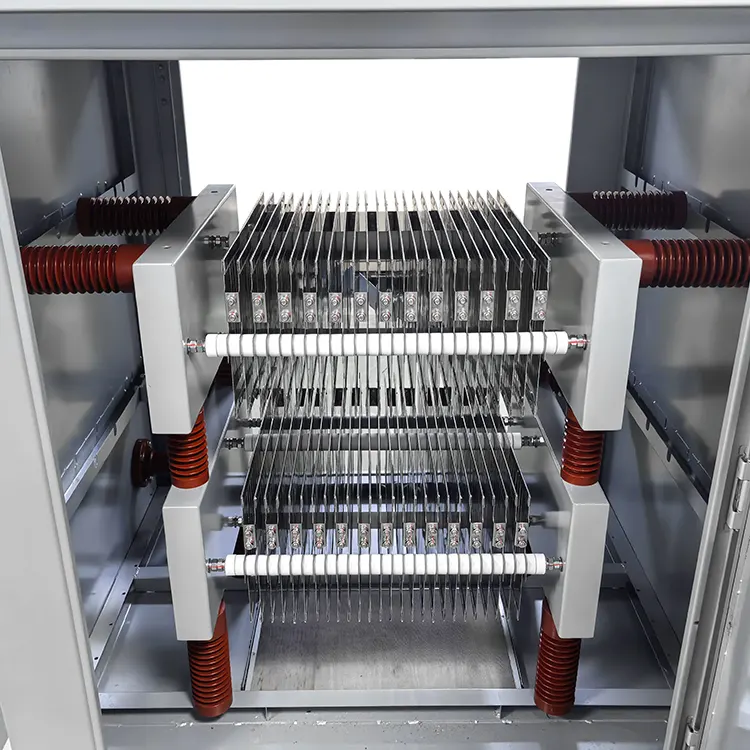

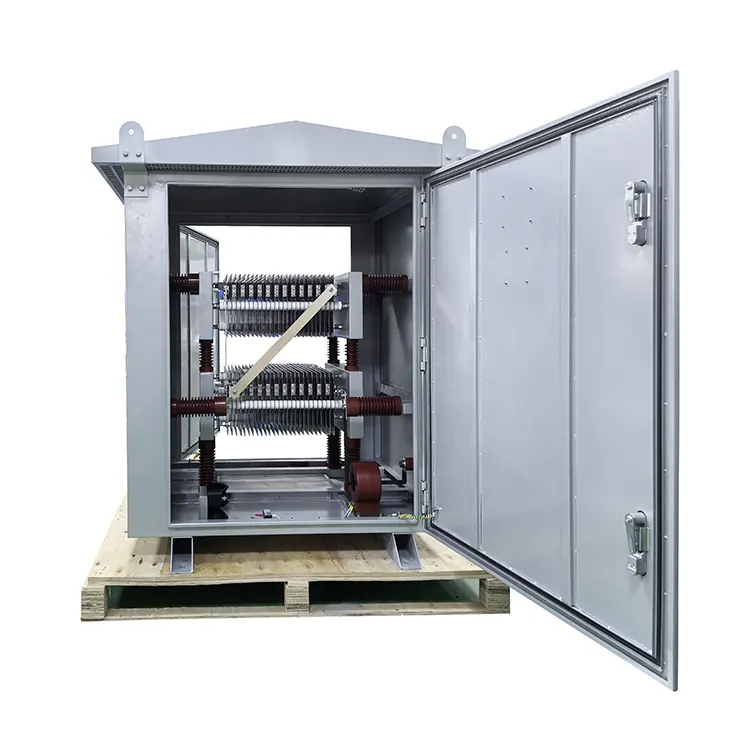

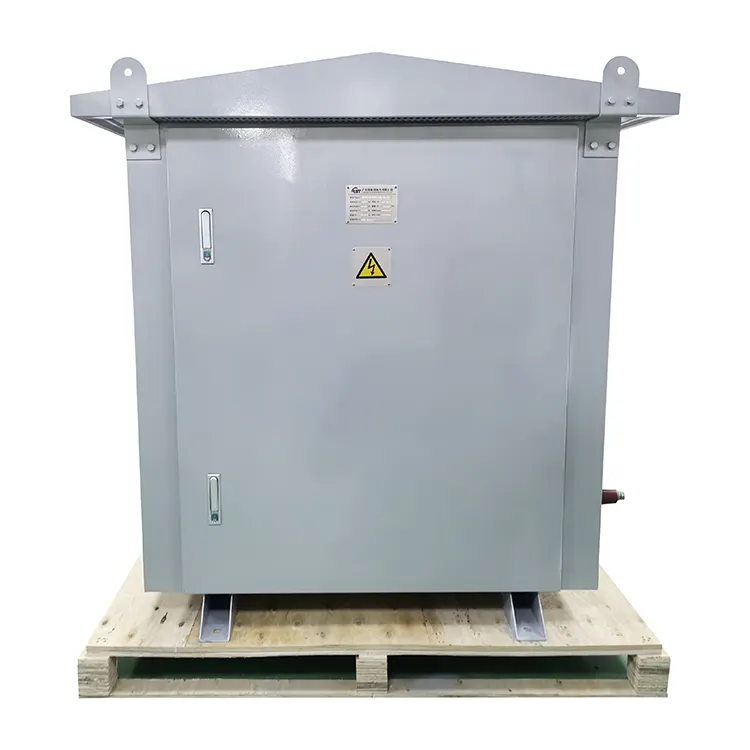

Konstruktionen av detta Power System Resistor betonar hållbarhet och långsiktig tillförlitlighet i tuffa miljöer. Motståndselementen använder rutnätsdesign tillverkad av högkvalitativt rostfritt stål (SUS430 och SUS304), utvalda för sin utmärkta korrosionsbeständighet, stabila temperaturkoefficient och förmåga att motstå upprepade felcykler utan försämring. Dessa element är inrymda i robusta kapslingar tillgängliga i SUS304 rostfritt stål, SUS316 för marina applikationer eller målad galvaniserad stålplåt, alla designade för att ge IP-skydd lämpligt för installation inomhus eller utomhus.

Elektrisk prestanda valideras genom rigorösa tester: isolationsresistansen överstiger 100MΩ, och dielektrisk hållfasthet verifieras vid nivåer från 32kV till 95kV under en minut. Basic Impulse Levels (BIL) sträcker sig från 60 kV till 170 kV, vilket säkerställer att motståndet kan överleva blixtnedslag och växlingsstötar. Tidsklasser från 5 sekunder till 60 sekunder rymmer olika felrensningsscenarier, med motståndet utformat för att absorbera hela felenergin utan att överskrida temperaturgränserna.

Som en pålitlig tillverkare av neutrala jordningsmotstånd i Kina kombinerar RST Electric över 10 års expertis inom kraftmotståndsteknik med djup förståelse för skydd av medelspänningssystem för att leverera komponenter som uppfyller de stränga kraven från allmännyttiga företag, industrianläggningar och anläggningar för förnybar energi över hela världen.

Teknisk specifikation

Produktegenskaper

1.Hög temperaturresistans – Rostfria stålgaller motstår den extrema termiska påfrestningen av felströmsförhållanden utan deformation eller motståndsdrift.

2. Stabilt motstånd och låg TCR – Speciellt utvalda legeringar säkerställer minimal resistansförändring under felcykler och bibehåller noggrann strömbegränsning.

3. Robust och hållbar konstruktion – Kraftiga kapslingar och nätaggregat designade för årtionden av service i allmännyttiga och industriella miljöer.

4. Integrerade övervakningsalternativ – Finns med strömtransformatorer, termiska sensorer och larmkontakter för fjärrstatusindikering.

5. Standardöverensstämmelse (IEEE32) – Designad och testad för att uppfylla IEEE32-kraven för neutrala jordningsenheter, vilket säkerställer tillförlitlig prestanda.

6.Brett spännings- och strömområde – Från 6,3 kV till 35 kV och 10A till 2000A, som täcker olika applikationer från små industriella generatorer till stora transformatorstationer.

7. Flexibla tidsklassificeringar – Tillgängliga från 5 sekunder till 60 sekunder för att matcha specifika skyddsscheman och felrensningstider.

8. Korrosionsbeständiga kapslingar – SUS304, SUS316 eller målade galvaniserade stålalternativ för inomhus, utomhus eller marina miljöer.

9.Hög isolering och BIL-nivåer – Tål spänningar till 95kV och BIL till 170kV säkerställer överlevnad av blixtnedslag och växlingsstötar.

10.Custom Design Capability – Speciella spänningsklasser, motståndsvärden, kapslingskonfigurationer och övervakningspaket tillgängliga

Produktapplikationer

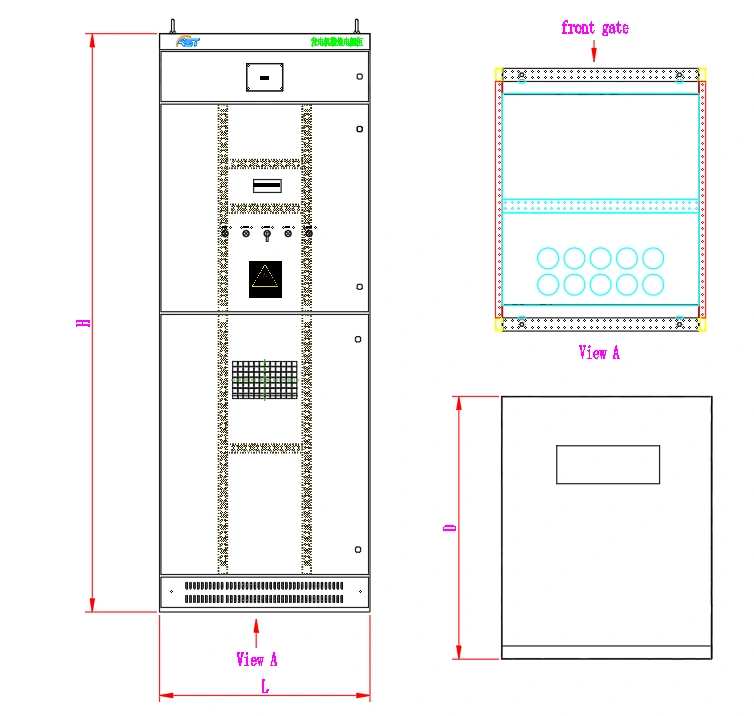

Ritning och mått

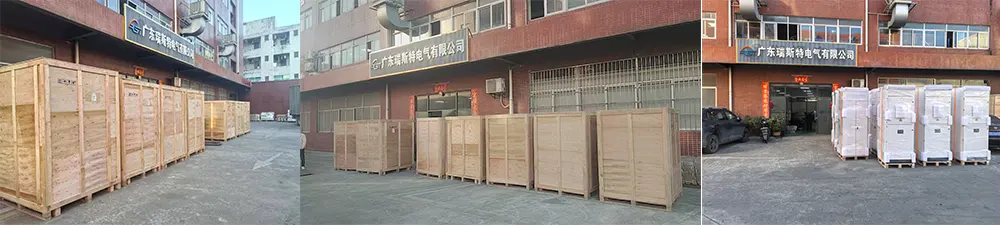

Paket och frakt

RST Electric säkerställer säker leverans av alla neutrala jordningsmotstånd:

● Heavy-Duty Crating: Varje NGR är säkert monterad på en förstärkt stålskiva och innesluten i en specialanpassad plywoodlåda designad för internationell frakt.

● Väderskydd: Enheterna är inslagna i vattentät VCI-film med torkmedelsförpackningar för att förhindra att fukt tränger in under sjöfrakt.

● Lyftföreskrifter: Tydlig märkning av lyftpunkter och tyngdpunkt; fraktfästen medföljer för säker fastsättning.

● Plintskydd: Högspänningsbussningar skyddas med väderskydd under transport.

● Dokumentation: Omfattande fraktdokument inkluderar packlistor, certifierade testrapporter, materialcertifieringar och tullklareringsstöd.

● Fraktalternativ: Vi samordnar med specialiserade tunga speditörer för FCL sjöfrakt, projektfrakt eller flygfrakt efter behov.

Alla enheter genomgår fullständig fabriksacceptanstestning (FAT) inklusive resistansmätning, isolationsresistans, dielektriskt motstånd och visuell inspektion före förpackning.

Varför välja RST Electric?

När systemskydd kräver kompromisslös kvalitet, levererar RST Electric.

Direkt fabrik, jordningsspecialister

● Vi är en certifierad tillverkare baserad i Kina, specialiserade på produktion av neutrala jordningsmotstånd i över 10 år.

● Fullständig intern kontroll över tillverkning av nätelement, tillverkning av kapslingar, montering och testning – vilket säkerställer jämn kvalitet.

● Fabriksdirekt prissättning på varje NGR, med transparent kostnadsstruktur och inga mellanhänder.

Professionell tillverkning och kvalitetssäkring

● ISO 9001-certifierade anläggningar med dedikerade produktionslinjer för rostfria gallermotstånd.

● 100 % elektrisk testning (motstånd, isolering, dielektrisk, BIL-provtestning) utförd på varje enhet.

● Värmeavbildningsvalidering säkerställer jämn värmefördelning under felsimulering.

● Erfaret ingenjörsteam specialiserat på skydd av medelspänningssystem och IEEE32-överensstämmelse.

Global erfarenhet, pålitlig leverantör

● Beprövad leverantör till energiföretag, EPC-företag, gruvoperatörer och utvecklare av förnybar energi över hela världen.

● Exportera meriter till över 40 länder, inklusive USA, Kanada, Australien, Tyskland, Saudiarabien och Singapore.

● Djup domänexpertis inom neutrala jordningsapplikationer inom kraftgenerering, distribution och industrisektorer.

Oändlig anpassning

● Systemspänningar: 6,3 kV till 35 kV (högre tillgänglig med anpassad design).

● Felströmmar: 10A till 2000A (särskilda värden finns).

● Tidsklassificering: 5 sekunder till 60 sekunder (anpassad varaktighet tillgänglig).

● Motståndsvärden: 1Ω till 9999Ω (beräknat per applikation).

● Kapslingsmaterial: SUS304 / SUS316 / Målat stål / Custom.

● Övervakningsalternativ: CT:er / Termiska sensorer / Larmkontakter / Fjärrövervakning.

● Avslutningar: Högspänningsgenomföringar / Kabelboxar / Custom.

Pålitlig leverans & livstidssupport

● Standardledtid: 15-20 dagar för standardklassificeringar; 20-25 dagar för anpassning.

● Omfattande dokumentation: Testrapporter, materialcertifieringar, IEEE32-överensstämmelseförklaringar, CE-deklarationer.

● 12 månaders garanti med fjärrfelsökning och leverans av reservdelar.

● Teknisk support tillgänglig för systemintegration, reläkoordinering och driftsättning på plats.
