Ett strömavkänningsmotstånd (även känt som ett shuntmotstånd) är en precisionskomponent som används för att mäta elektrisk ström genom att omvandla den till ett proportionellt spänningsfall. Normalt placerade i serie med en belastning, tillåter dessa lågohm-motstånd övervakningskretsar - såsom operationsförstärkare eller analog-till-digital-omvandlare - för att exakt bestämma strömflödet. Från batterihanteringssystem (BMS) i elfordon till strömförsörjning, motordrifter och växelriktare för förnybar energi, shuntmotstånd är grunden för effektiv effektövervakning, överströmsskydd och sluten kretsstyrning.
PåRST Electric, tillverkar vi ett omfattande utbud av strömavkänningslösningar, inklusive friluftsmotstånd av metallelement (OAR), vertikala legeringsshuntar (FLQ53/FLQ50), ytmonterade legeringsshuntar (WSN) och högströmsskenshuntar (FLU). Med över 10 års precisionsmotståndsteknik och ISO 9001-certifierade anläggningar levererar vi komponenter som kombinerar ultralågt motstånd, låg temperaturkoefficient (TCR) och hög stabilitet för de mest krävande tillämpningarna.
· Motståndsvärde: Välj ett värde som ger ett mätbart spänningsfall (vanligtvis 10mV till 100mV) vid maximal ström samtidigt som strömförlusten minimeras (P = I²R). Våra motstånd spänner från 0,1 mΩ till 100 mΩ.
· Effektklass och värmehantering: Se till att motståndet kan avleda värmen som genereras vid full ström. Tillvalen sträcker sig från 1W ytmonterade enheter till 15W högströmshuntar med direkt samlingsskena.
·Tolerans och noggrannhet: För precisionsapplikationer (t.ex. övervakning av batteriets laddningstillstånd), välj snäva toleranser (±0,5%,±1% och ±2%). Våra FLQ- och FLU-serier erbjuder ±1% som standard.
·Temperaturkoefficient (TCR): Låg TCR (20-100 ppm/°C) säkerställer stabila avläsningar över temperaturvariationer. Detta är avgörande för fordons- och industrimiljöer.
·Induktans: För högfrekventa omkopplingskretsar (t.ex. DC-DC-omvandlare), välj design med ultralåg induktans (<10nH) för att bevara signalintegriteten. Våra WSN- och OAR-serier utmärker sig på detta område.
· Monteringssätt:
o Genomgående hål radiell (OAR, FLQ) – för vertikal PCB-montage med utmärkt kylning.
oSurface-mount (WSN) – för automatiserad montering i kompakta konstruktioner.
oBusbar shunt (FLU) – för högströmsanslutningar med Kelvin sense-terminaler.
·Miljöskydd: Tänk på korrosionsbeständighet (rostfritt stål eller passiverad legering) och driftstemperaturintervall (-55°C till +170°C) för tuffa miljöer.
Genom att utvärdera dessa parametrar kan du säkerställa att ditt nuvarande avkänningsmotstånd levererar exakta, driftfria mätningar under hela dess livslängd.

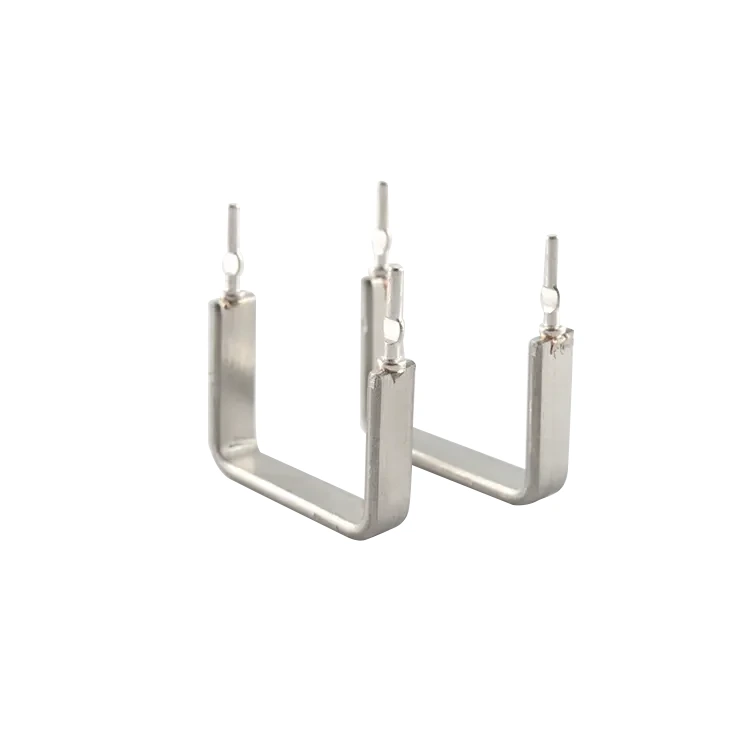

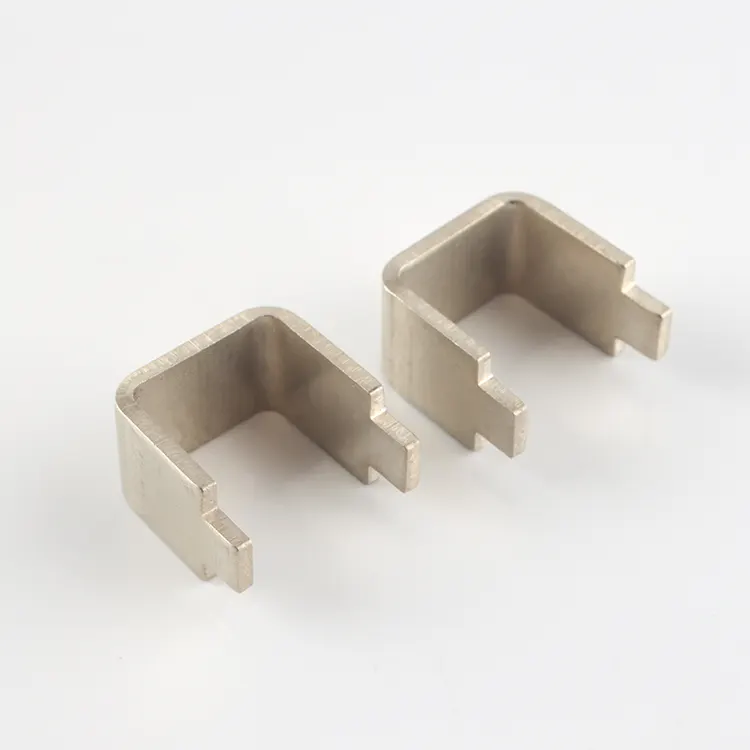

OAR-serien – Open Air Metal Element Resistor
OAR-serien har en vertikal utomhusdesign med radiella ledningar, som erbjuder ultralåg induktans och utmärkt värmeavledning. Motståndsvärden sträcker sig från 5mΩ till 100mΩ med märkeffekter på 1W, 3W och 5W. Den öppna konstruktionen höjer elementet ovanför PCB, vilket tillåter luftflöde under och håller värmen borta från känsliga komponenter. Idealisk för inverterkretsar, strömförsörjning och CPU-strömhantering.

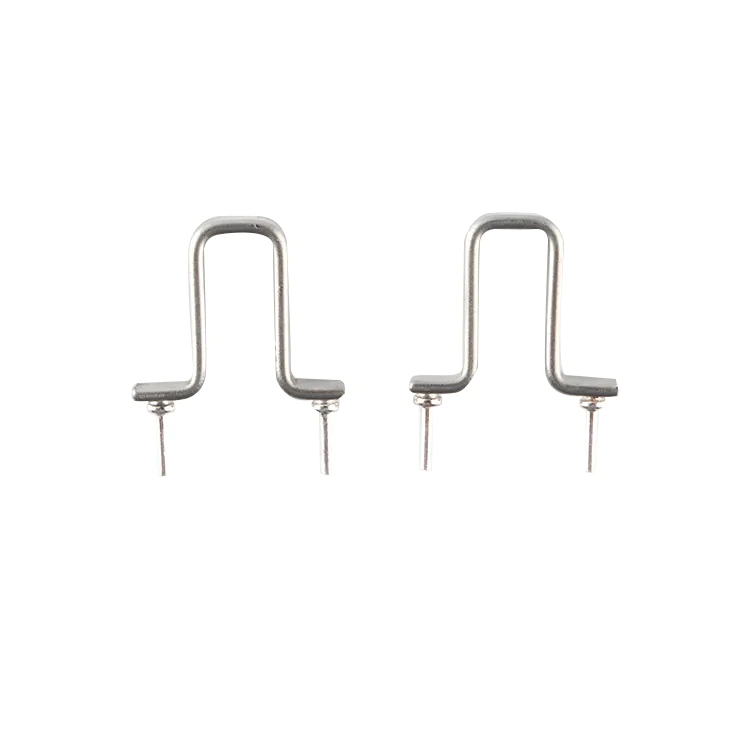

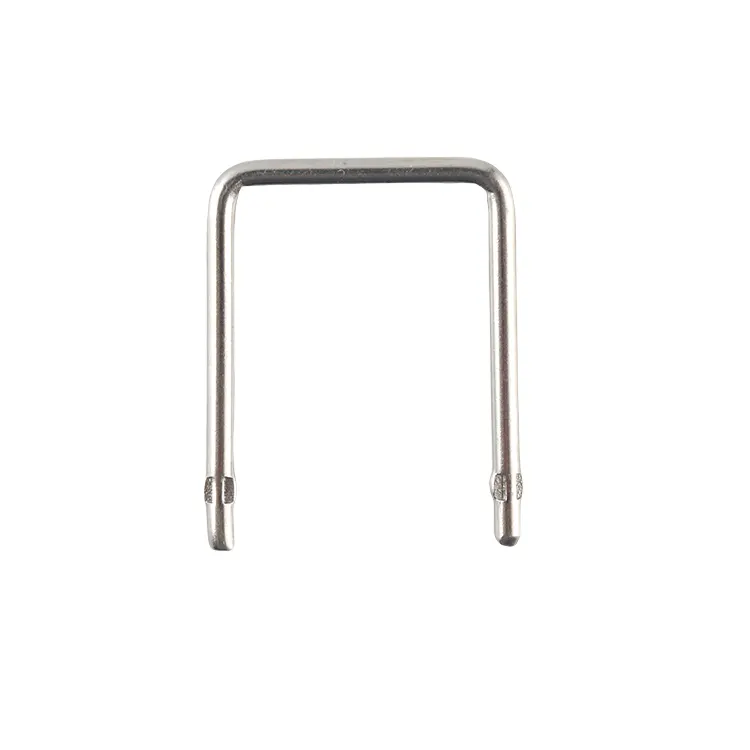

FLQ53/FLQ50-serien – Vertikal legeringsströmavkänningsmotstånd
Dessa vertikala legeringsmotstånd ger en kompakt, radiell blylösning med exceptionell stabilitet. FLQ53-serien täcker högre strömstyrkor (2,5A till 21A) med resistans från 2mΩ till 50mΩ, medan FLQ50-serien är optimerad för lägre strömmar (1A till 3A) med resistans från 3mΩ till 100mΩ. Båda har ultralåg TCR (±50 ppm/°C) och snäva toleranser ner till ±1 %, vilket gör dem idealiska för batterihantering, motorkontroller och bärbar elektronik.

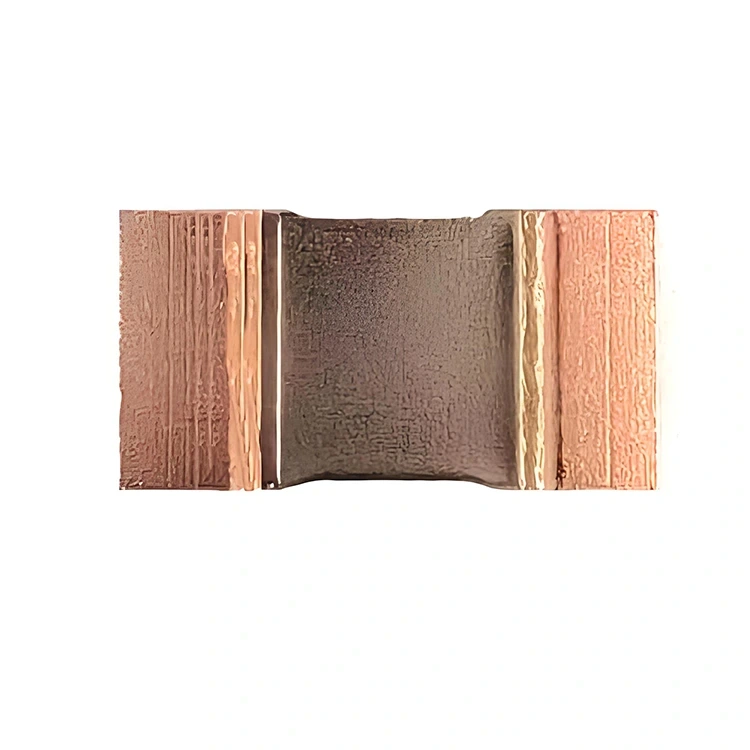

WSN-serien – Bare Alloy SMD Current Sense Resistor
WSN-serien ger prestanda hos elektronstrålesvetsade legeringselement till ytmonterade förpackningar. Med resistansvärden från 0,1mΩ till 5mΩ och märkeffekter på 3W, 5W och 7W är dessa SMD-shuntar designade för automatiserad högvolymsmontering. Tillgängliga i industristandard (2512, 3920, 5930, 2726) har de ultralåg induktans (<5nH) och AEC-Q200 tillförlitlighet, vilket gör dem perfekta för fordons BMS, högfrekvensomvandlare och kraftmoduler.
FLU-serien – Högströms skenshunt
För applikationer som kräver strömmätning i hundratals ampere, erbjuder FLU-serien en robust samlingsskenashuntlösning. Dessa shuntar är konstruerade med vakuumelektronstrålesvetsning och rena kopparterminaler och erbjuder motstånd från 0,1 mΩ till 0,667 mΩ med märkeffekter upp till 15 W. Kelvin-anslutningen (4-tråds) säkerställer noggrann mätning genom att eliminera ledningsresistansfel. Idealisk för batteriställ, laddning av elfordon och industriell kraftdistribution.
| Industri | Specifik applikation | Rekommenderad serie |
| Bil | Batterihanteringssystem (BMS) | FLU, WSN, FLQ53 |
| DC-DC-omvandlare (12V/48V) | WSN, OAR | |
| Laddare för elfordon | FLUSA, WSN | |
| Industriell | Motordrivningar och servokontroller | FLQ53, OAR |
| Växelriktare och VFD | WSN, FLU | |
| Strömförsörjning | OAR, FLQ50 | |
| Konsumentelektronik | Snabbladdare (USB PD) | FLQ50, WSN |
| Power Banks | FLQ50 | |
| Förnybar energi | Solar växelriktare | WSN, FLU |
| Energilagringssystem (ESS) | FLUSA, WSN | |
| Telekom & Server | Strömfördelningsenheter | WSN, FLU |
| Test & Mätning | Elektroniska laster | OAR, FLQ53 |
F: Vad är skillnaden mellan ett strömavkänningsmotstånd och ett standardmotstånd?
S: Strömavkänningsmotstånd är optimerade för ultralågt motstånd (vanligtvis <0,1Ω), låg TCR och hög stabilitet. Standardmotstånd är designade för allmänna applikationer och kan introducera oacceptabelt spänningsfall eller temperaturdrift i avkänningskretsar.
F: Varför är Kelvin-anslutning (4-tråds) viktig?
S: I högströmshuntar (FLU-serien) kan blyresistansen införa betydande fel. En Kelvin-anslutning separerar de strömförande terminalerna från de spänningsavkännande terminalerna, vilket eliminerar ledningsresistans från mätningen.
F: Vilken TCR anses vara "låg" för strömavkänning?
S: För precisionsapplikationer är TCR under ±100 ppm/°C önskvärt. Våra FLQ- och WSN-serier erbjuder TCR så lågt som ±25 ppm/°C, vilket säkerställer stabila avläsningar över temperaturvariationer.
F: Kan jag använda ett ytmonterat strömavkänningsmotstånd för högströmsapplikationer?
A: Ja. Vår WSN-serie erbjuder märkeffekter upp till 7W i SMD-paket, lämpliga för strömmar upp till 100A med korrekt PCB-layout och termisk hantering. För högre strömmar (>200A) rekommenderas våra FLU skenshuntar.
F: Hur beräknar jag det optimala motståndsvärdet?
S: Välj ett motstånd som ger ett spänningsfall på 50mV till 100mV vid maximal ström. Till exempel, för en 50A maximal ström, ger ett 1mΩ motstånd 50mV fall. Verifiera alltid att strömförlusten (P = I²R) håller sig inom motståndets klassificering.
För att lära dig mer om våra specifika aktuella sensormotståndserbjudanden, vänligen utforska följande produktkategorier:
·OAR-serien (Open Air Metal Element) – Vertikala genomhålsmotstånd för strömavkänning av växelriktare och strömförsörjning.
·FLQ53/FLQ50-serien (vertikal legering) – Kompakta radiella bly-shuntar för batterihantering och motorkontroller.
·WSN-serien (Bare Alloy SMD) – Ytmonterad, för fordons- och högfrekvensapplikationer.
·FLU-serien (Skåpsshunt) – Högströmsskenshuntar med Kelvin-anslutning för batteriställ och laddning av elbilar.
Oavsett om du behöver ett precisionsströmavkänningsmotstånd för en ny BMS-design, en högtillförlitlig SMD-shunt för bilelektronik eller en anpassad samlingsskenalösning för ett kraftdistributionssystem, är vårt team redo att hjälpa dig. Kontakta oss idag för ett detaljerat förslag, teknisk konsultation eller fabriksvisning.
