Metalllegering Strömavkänningsmotstånd

Designfördelar

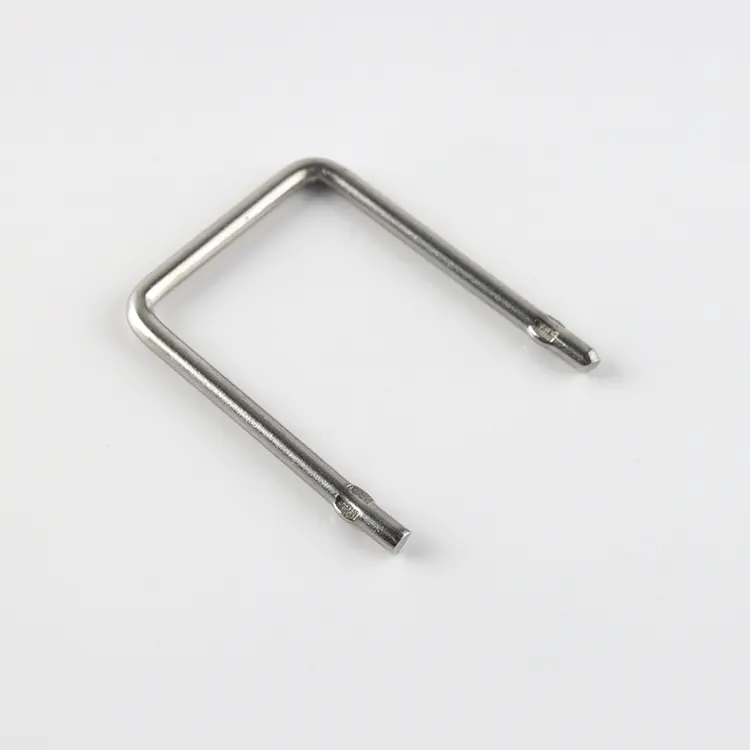

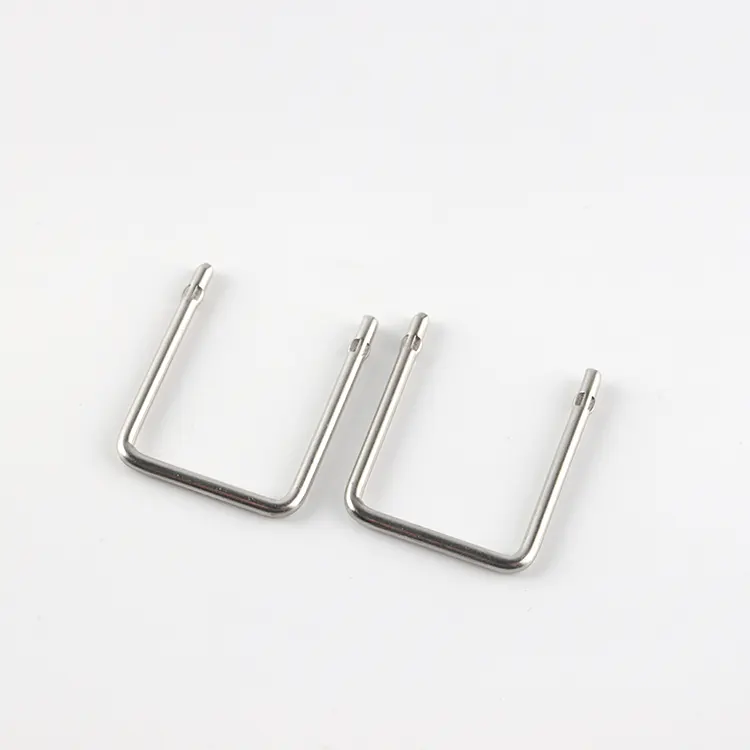

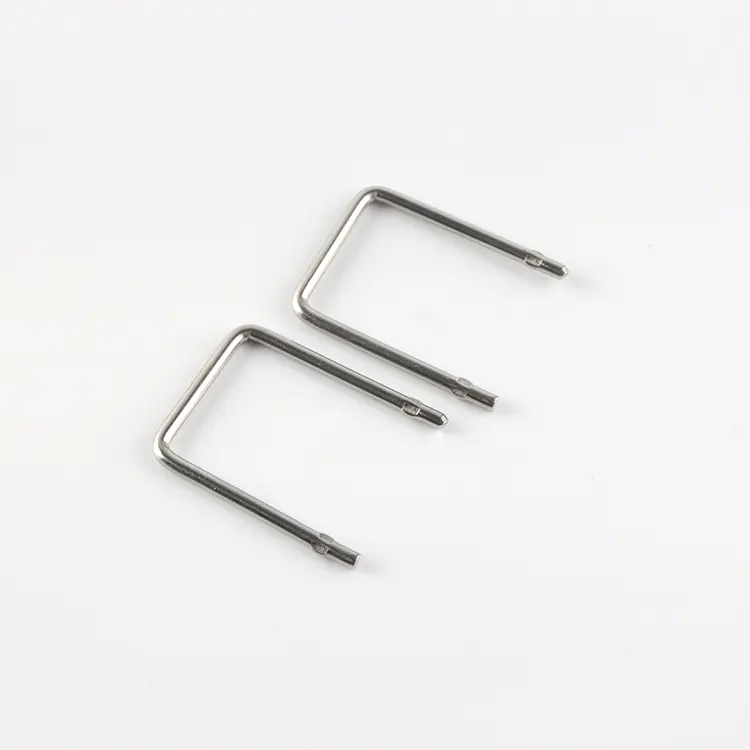

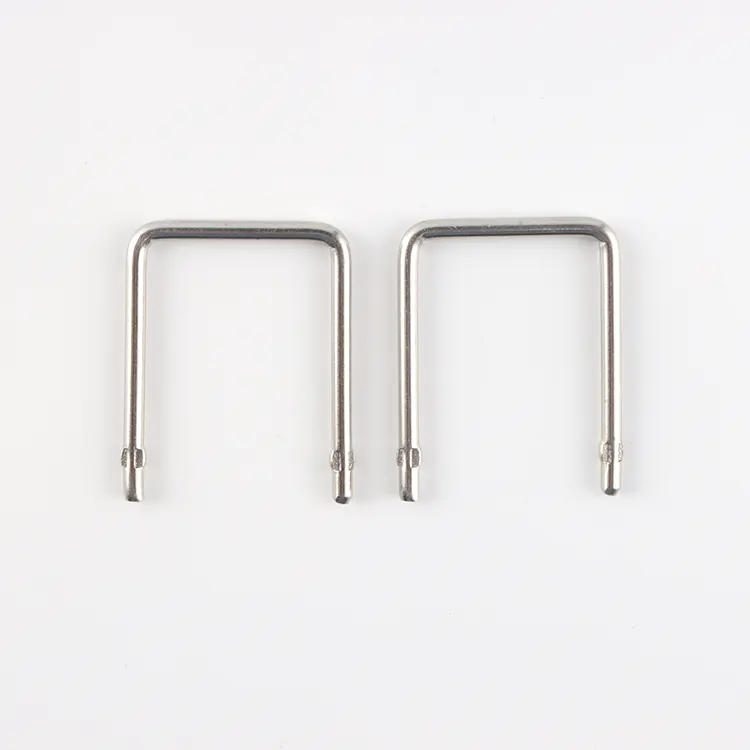

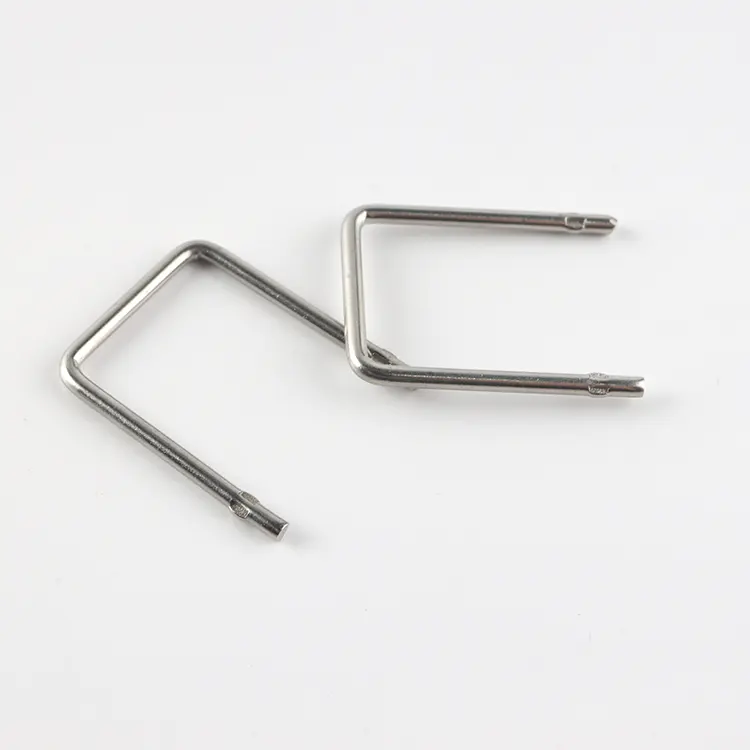

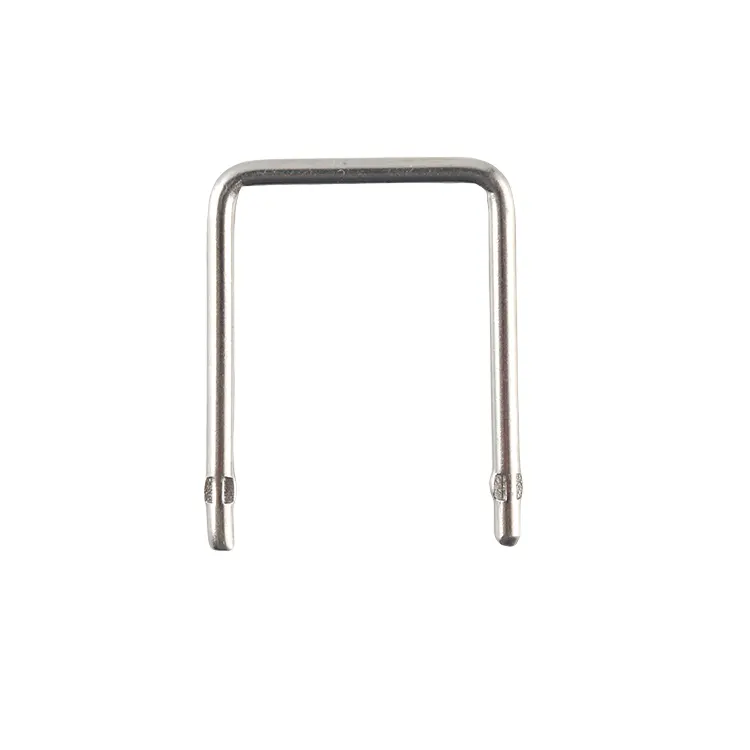

Metal Alloy Current Sense Resistor från RST Electric ger en mycket stabil lösning med låg induktans för att mäta likström och växelström i modern kraftelektronik. Designad specifikt för applikationer där kortutrymmet är begränsat och noggrannheten är av största vikt, använder detta lågohm-motstånd ett precisionsmetallegeringselement (manganin eller liknande) som erbjuder en utmärkt kombination av låg temperaturkoefficient, hög överspänningskapacitet och långtidsstabilitet. Det vertikala, radiella blypaketet gör att motståndet kan stå upprätt, vilket minimerar dess fotavtryck samtidigt som det främjar naturlig luftcirkulation runt elementet – en avgörande fördel i täta layouter där värmeavledning är ett problem.

Strukturell optimering

Konstruktionen av denna metallelementmotstånd är optimerad för både elektrisk prestanda och mekanisk tillförlitlighet. Det resistiva elementet är tillverkat av en högstabil legering med en temperaturkoefficient så låg som ±50 ppm/°C, vilket säkerställer att motståndsvärdet förblir praktiskt taget konstant över driftstemperaturområdet. Elementet svetsas sedan till förtenna kopparledningar och kapslas in i ett flamskyddande hölje som ger mekaniskt skydd samtidigt som det tillåter utomhusdesignen att maximera kylningen. Den resulterande komponenten erbjuder ultralåg induktans, vilket gör den lämplig för högfrekventa omkopplingskretsar där konventionella trådlindade motstånd skulle introducera oönskade fasförskjutningar eller spänningsspikar.

Specifikationer för motstånd och strömklass

FLQ53-serien spänner över ett motståndsområde på 2mΩ till 50mΩ, med strömvärden från 2,5A upp till 21A, vilket motsvarar typiska spänningsfall på 50mV till 100mV i full skala – idealiskt för direkt gränssnitt med analog-till-digital-omvandlare och operationsförstärkare. Standardtoleranser på ±1 %, ±2 % och ±5 % rymmer både precisionsinstrumentering och allmänna tillämpningar.

Som en pålitlig tillverkare av strömavkänningsmotstånd av metalllegering i Kina, kombinerar RST Electric över 10 år av precisionsmotståndsteknik med rigorös kvalitetskontroll för att leverera komponenter som ger exakt, driftfri strömåterkoppling i de mest krävande miljöerna.

Teknisk specifikation

Produktegenskaper

1. Ultralåga motståndsvärden – Från 2mΩ till 50mΩ, vilket möjliggör noggrann mätning av strömmar från några ampere till över 20A med minimal strömförlust och lågt spänningsfall.

2.Låg temperaturkoefficient (TCR) – ±50 ppm/°C till ±100 ppm/°C säkerställer stabila resistansvärden över temperaturvariationer, avgörande för precisionsströmavkänning.

3. Extremt låg induktans – Metallegeringskonstruktion eliminerar praktiskt taget parasitisk induktans, vilket gör den idealisk för högfrekventa omkopplingskretsar och snabb transientrespons.

4.Brett strömområde – Täcker 2,5A till 21A i en enda serie, vilket ger designflexibilitet över flera effektnivåer.

5.Kompakt vertikalt fotavtryck – Upprättstående design med radiell bly minimerar PCB-ytaförbrukningen, vilket möjliggör tät komponentplacering.

6.Hög stabilitet och tillförlitlighet – Precisionsmetallegeringselement erbjuder utmärkt långsiktig stabilitet och motståndskraft mot termisk cykling.

7. Flamskyddande beläggning – Inkapslad i ett slitstarkt, flamskyddat material som uppfyller säkerhetskraven för industri- och konsumentelektronik .

8. Precisionstoleranser – Finns i ±1%, ±2%, ±5% och ±10% för att tillgodose både högnoggrannhet och kostnadskänslig design.

9. Anpassningsbara parametrar – Särskilda resistansvärden, blybildning och matchade par tillgängliga för applikationsspecifika krav.

10. Enkel PCB-integration – Standard radiell blydelning (5 mm till 50 mm beroende på strömstyrka) kompatibel med automatiserad insättningsutrustning.

Produktapplikationer

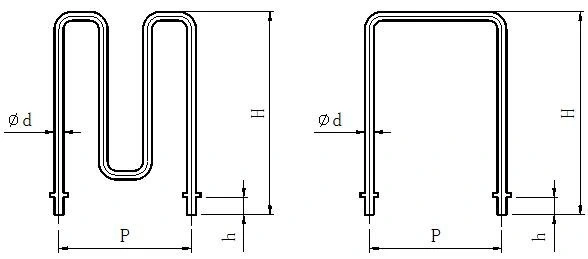

Ritning och mått

Paket och frakt

RST Electric säkerställer säker leverans av alla strömavkänningsmotstånd av metalllegering:

● Bulkförpackning: Resistorer är förpackade i antistatiska påsar med skumstoppning och placeras sedan i korrugerade kartonger för att förhindra blyböjning och elementdeformation.

● Blyskydd: Kablar hålls raka med skumändstycken eller blybildande distanser av plast.

● Dokumentation: Packlistor och kontrollintyg medföljer varje försändelse.

● Fraktalternativ: Expressbud (DHL/FedEx/UPS) för små kvantiteter, flygfrakt för medelstora volymer, sjöfrakt för bulkorder.

FAQ

F: Varför valde du RST Electric?

S: Vi har varit djupt involverade i området för strömdetektionsmotstånd av metallegerade i över 10 år. Vi har en ISO 9001-certifierad produktionsbas. Vi kontrollerar oberoende varje steg från val av legering, formning till detektering genom hela processen, utan några mellanliggande steg. Detta säkerställer högre kostnadseffektivitet. Dessutom har Metal Alloy Current Sense Resistor hög precision och god värmeavledning, och är lämplig för olika kraftelektroniska scenarier.

F: Vilka anpassningstjänster stöds?

S: Fulldimensionell anpassning stöds, inklusive strömstyrka (2,5A - 21A), resistansvärde (2mΩ - 50mΩ), tolerans (så låg som ±0,5%), blyformning (inklusive anpassad stödhöjd), blybeläggning (tenn-bly, rent tenn, guldplätering), såväl som personliga justeringar för parametrar, TCR, etc.

F: Vilka är kvalitetsgarantierna?

S: Varje strömavkänningsmotstånd av metalllegering genomgår 100 % elektrisk testning (resistansvärde, tolerans, TCR), och interna tillförlitlighetstester utförs för att verifiera stabiliteten under temperaturcykler och strömcykler. Vi följer strikt ISO 9001-standarden för att säkerställa att varje produkt uppfyller de industriella kvalitetskraven.

F: Vilka är leverans- och efterförsäljningsgarantierna?

S: För produkter med standardspecifikationer är leveranstiden 7-10 dagar; för skräddarsydda produkter är det 10-15 dagar. Kompletta testrapporter, materialcertifikat etc. kommer att tillhandahållas med varorna. Vi erbjuder 12 månaders garanti. Fjärrfeldiagnos, reservdelsförsörjning och teknisk support kommer att tillhandahållas. Hjälp med att slutföra produktintegrering och felsökning kan också erbjudas.
