Shunt med lågt motstånd

RST Electric har varit djupt engagerad inom området lågresistans shunts i över 10 år. Vi har speciellt utvecklat Low Resistance Shunt för scenarier som kräver extremt hög detekteringsnoggrannhet och stabilitet, såsom inom fordons-, industri- och förnybar energisektor. Vi har tagit itu med problem med otillräcklig noggrannhet, dålig stabilitet och känslighet för miljöfaktorer i traditionella shuntar när vi hanterar scenarier med hög ström. Vår produkt är allmänt kompatibel med batterihanteringssystem (BMS), motordrivrutiner, växelriktare och högfrekvent kraftomvandlingsutrustning. Det är den föredragna kärnkomponenten för många globala fordonsleverantörer och energilagringsföretag.

Produktegenskaper

Vi fokuserar alltid på köparnas kärnkrav. Low Resistance Shunten har en helt metallstruktur och avancerad vakuumelektronstrålesvetsteknik, vilket möjliggör exakt detektering av höga strömmar under ultralågt motstånd. Den har också utmärkt korrosionsbeständighet och vibrationsbeständighet, perfekt lämpad för tuffa arbetsmiljöer som motorrum för bilar och industriell utomhusutrustning. Den uppfyller helt RoHS och REACH miljöstandarder, och det finns ingen anledning att oroa sig för efterlevnadsrisker.

Kärnprocess

Vi använder vakuumelektronstrålesvetsteknik, vilket är en av våra kärnfördelar som skiljer oss från vanliga tillverkare. Till skillnad från traditionella hårdlödningsprocesser, genom vakuumelektronstrålesvetsning, smälter vi sömlöst högprecisionslegeringsresistiva komponenter med rena kopparelektroder till en enda integrerad struktur. Detta eliminerar påverkan av kontaktmotstånd vid dess källa, vilket säkerställer produktens stabilitet och mekaniska integritet under långvarig drift.

Hela svetsprocessen slutförs i en vakuummiljö, vilket effektivt undviker problem som oxidation och föroreningar under svetsprocessen. Svetsfogarna har hög hållfasthet och god ledningsförmåga, och tål intensiva vibrationer och temperaturcykler. De är helt kompatibla med komplexa arbetsförhållanden som fordonskörning och drift av industriell utrustning.

Vi har ett komplett oberoende produktionssystem, från val av legeringar, vakuumelektronstrålesvetsning, till ytpassiveringsbehandling och besiktning av färdig produkt. Vi kontrollerar hela processen oberoende, och varje steg kontrolleras strikt för att säkerställa att svetskvaliteten för varje lågresistansshunt är konsekvent och för att eliminera detekteringsavvikelser orsakade av processdefekter.

Teknisk specifikation

Elektrisk och pålitlig prestanda

Kärnprestandafördelar

(1) Ultralågt motstånd och hög noggrannhet

Vår lågresistansshunt har ett motståndsområde som täcker 0,1 mΩ till 0,667 mΩ, som kan detektera höga strömmar från 75A till 300A exakt. Motsvarande fullskaligt spänningsfall är 30mV till 75mV. Den kan samverka direkt med analog-till-digital-omvandlare och operationsförstärkare, utan behov av ytterligare adapterkomponenter. Detta minskar avsevärt kostnaderna för integration av utrustning för köpare. Dessutom erbjuder vi tre standardtoleranser: ±0,5 %, ±1 % och ±5 %. ±0,5 % högprecisionsversionen kan möta scenarier med extremt höga detekteringsnoggrannhetskrav, såsom batteristatusuppskattning (SoC), med den lägsta anpassningsbara toleransen så låg som ±0,25 %. Den anpassar sig helt till olika inköpsbehov.

(2) Låg temperaturkoefficient och bred temperaturanpassning

Kärnkomponenten i shuntanordningen är gjord av högprecisionslegeringsmaterial, med en temperaturkoefficient så låg som 25 ppm/°C. Detta säkerställer att inom det breda arbetstemperaturintervallet från -55°C till +170°C är motståndsdriften extremt liten, och detekteringsnoggrannheten förblir stabil hela tiden. Under faktiska produktionstester fann vi att även i extrema miljöer som höga temperaturer i bilmotorrummet och låga temperaturer utomhus, kan denna shuntenhet fortfarande upprätthålla utmärkt detekteringsprestanda, utan dataavvikelser på grund av temperaturförändringar. Det löser fullständigt industrins smärtpunkt för överdriven temperaturdrift hos traditionella shuntar och är lämplig för olika komplexa temperaturvariationsscenarier.

(3) Passiveringsbehandling av helmetall

Vi har designat shuntanordningen med en helt metallstruktur och anammat syratvätt- och passiveringsytbehandlingsprocessen. Efter denna behandling har shuntanordningen extremt stark motståndskraft mot sulfidering, korrosion och åldrande och kan effektivt motstå miljöpåverkan som utomhusfuktighet, industriella korrosiva gaser och fordonsavgaser. Detta förlänger produktens livslängd avsevärt. Oavsett om det är utomhusutrustning för förnybar energi eller den hårda miljön inuti bilmotorrummet, kan denna shuntanordning fungera stabilt, vilket minskar kostnaderna för senare utbyte och underhåll och hjälper köparen att sänka den totala användningskostnaden.

(4) Ultralåg induktans och låg termisk elektromotorisk kraft

För scenarier som högfrekvent effektomvandling och snabb transientdetektering har vi optimerat strukturen på shuntmotståndet för att säkerställa att dess parasitinduktans är under 5nH, nästan noll. Denna design behåller effektivt signalintegriteten i högfrekventa kretsar och undviker mätfel som orsakas av för hög induktans i traditionella shuntar. Dessutom minimerar kombinationen av rena kopparelektroder och en homogen materialstruktur den termoelektriska potentialen, vilket ytterligare förbättrar detekteringsnoggrannheten. Denna design är särskilt lämplig för applikationer med extremt höga krav på signalintegritet, såsom högfrekventa omkopplingskretsar och motordrivningar.

(5) Fyrtrådig Kelvin-anslutning

Vi har integrerade fyrtrådiga Kelvin-anslutningsterminaler på shunten, och genom oberoende spänningsdetektionsterminaler eliminerar vi effektivt detekteringsfel som orsakas av ledningsresistans, vilket uppnår sann strömdetektion med hög precision. Denna design kräver inga ytterligare felkompensationskomponenter från kunderna, vilket förenklar utrustningens integrationsprocess, samtidigt som stabiliteten hos shuntens detekteringsnoggrannhet säkerställs under långvarig drift. Den är särskilt lämplig för scenarier som industriell kontroll och batterihantering som har strikta krav på detekteringsfel.

(6) AEC-Q200 tillförlitlighetscertifiering

Varje lågresistansshunt har genomgått strikta AEC-Q200-tillförlitlighetstester, inklusive flera rigorösa inspektioner såsom temperaturcykler, högtemperaturlagring, belastningslivslängd samt fukt- och värmetester, för att säkerställa att produkterna uppfyller prestandastandarder för fordonsklass och kan appliceras direkt på elektronisk utrustning för bilar. Vi insisterar på att utföra 100 % elektriska tester för varje produkt, med fokus på att verifiera kärnparametrar som motstånd och tolerans, och även utföra provtagningspålitlighetstester på batchprodukter för att förhindra frisläppande av okvalificerade produkter, vilket ger stabila och pålitliga produktgarantier för köpare.

Produktapplikationer

Förpackning och leverans

Vi lägger stor vikt vid transportsäkerheten för varje lågmotståndshunt. Vi har tagit fram en detaljerad förpacknings- och leveransplan för att säkerställa att produkterna kommer till köparens händer intakta från fabriken. Under batchförpackning kommer vi att placera varje shunt i en skumbuffrad antistatisk påse och sedan lägga dem jämnt i wellpappkartonger. Detta förhindrar effektivt att terminalerna skadas och komponenterna deformeras under transport.

För de aktuella terminalerna och detekteringsterminalerna på shuntarna använder vi skumskydd eller tejp för fixering för att säkerställa att terminalerna förblir raka och inte påverkar den efterföljande installationen och användningen av köparen. När varje varuparti skickas bifogar vi en packlista och kontrollintyg till varorna för att underlätta köparens acceptans och verifiering. Samtidigt tillhandahåller vi kompletta tekniska dokument för att uppfylla kraven för granskning av efterlevnad.

När det gäller transportmetoder erbjuder vi flexibla alternativ: små partibeställningar transporteras av internationella budtjänster som DHL, FedEx och UPS, som är snabba och säkerställer att köparen snabbt får prover eller små partier av varor; medelstora partibeställningar transporteras med flyg, vilket balanserar aktualitet och kostnad; stora batchordrar transporteras till sjöss, vilket avsevärt minskar transportkostnaderna och anpassar sig helt till olika inköpskvantiteter. Dessutom ger vi också tydliga förvaringsförslag. Vi rekommenderar att shuntarna förvaras i en inomhusmiljö med en temperatur på 25°C ± 5°C, en relativ luftfuktighet på mindre än 70%, god ventilation och inga frätande gaser, för att förlänga produktens livslängd vid tomgång.

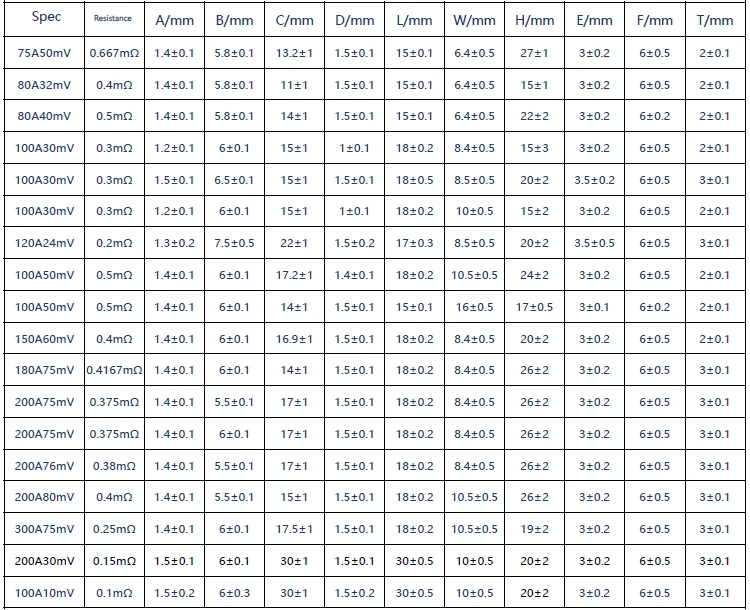

Ritning och mått

Skäl till att välja RST Electric

(1) Direkt leverans från källfabriken

Vi är en lagligt certifierad tillverkare av Low Resistance Shunt i Kina, efter att ha varit dedikerad till detta område i över 10 år. Vi har en ISO 9001-certifierad produktionsbas och en exklusiv produktionslinje för högströmshunt. Vi kontrollerar strikt alla produktionsprocesser oberoende, utan några prishöjningar i några mellanled. Vår fabriksmodell för direktförsörjning gör det möjligt för köpare att köpa högkvalitativa shuntar i FLU-serien till mer rimliga kostnader, vilket avsevärt ökar inköpsvärdet för kostnaden.

(2) Support för professionellt team

Vi har ett erfaret ingenjörsteam dedikerat till forskning och utveckling av aktuella detektionslösningar för fordons- och industrisektorerna. Vi kan erbjuda skräddarsydd produktdesign och teknisk support baserat på köparens specifika applikationsscenarier. Samtidigt följer vi strikt 100% elektrisk testning (motstånd, tolerans, TCR-provtagningsverifiering), och varje produkt genomgår strikt kvalitetskontroll för att säkerställa stabil och konsekvent prestanda, som uppfyller köparnas produktionskrav.

(3) Global layout

Våra produkter har exporterats till 40+ länder inklusive Tyskland, USA, Japan, Sydkorea och Brasilien. Vi är en pålitlig partner för globala fordonsleverantörer, tillverkare av batterihanteringssystem och industriella kraftföretag. Vi har samlat rik industrierfarenhet inom områdena ultralågt motstånd och högprecisionsdetektering av hög ström. Vi är bekanta med branschstandarder och efterlevnadskrav i olika länder och kan tillhandahålla produkter och tjänster som uppfyller lokala standarder för våra kunder.

(4) Förbättra leverans- och eftermarknadstjänster

Vi erbjuder flexibla leveranstider. För standardspecifikationer är leveranstiden 10-15 arbetsdagar. För kundanpassade produkter är leveranstiden 15-25 arbetsdagar. Dessa perioder kan flexibelt anpassas enligt köparens produktionsschema för att säkerställa att det inte påverkar köparens produktionsplan. Samtidigt tillhandahåller vi 12 månaders garantiservice. Under garantiperioden kan fjärrfeldiagnostik, leverans av reservdelar tillhandahållas. Professionella tekniska team kan hjälpa köparen att slutföra produktintegrering och felsökning, och ge fullt skydd för köparens inköp och användning under hela processen.
