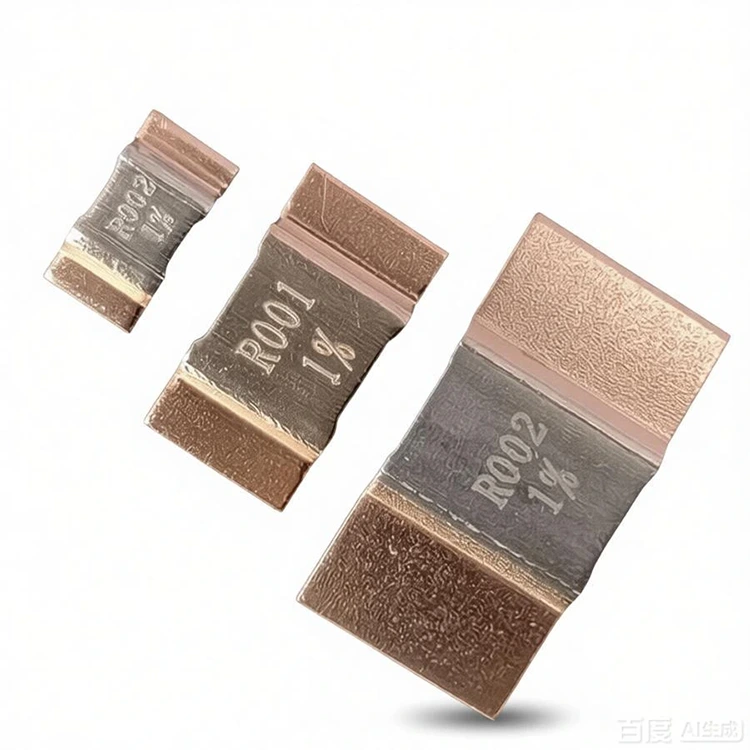

Strömavkänningsmotstånd i blank legering

Bare Alloy Current Sense Resistor från RST Electric representerar det senaste inom precisionsströmavkänningsteknik. Denna ytmonterade shunt är designad för applikationer där kortutrymmet är mycket viktigt och mätnoggrannheten är av största vikt, och använder en avancerad elektronstrålesvetsprocess för att förena ett högstabilt legeringsmotståndselement med rena kopparelektroder. Denna helmetallkonstruktion eliminerar den parasitära induktansen och termiska EMF som är vanliga i konventionella tjockfilms- eller trådlindade shuntar, vilket möjliggör snabb, exakt strömdetektion i högfrekvenskretsar.

Kärnmaterial

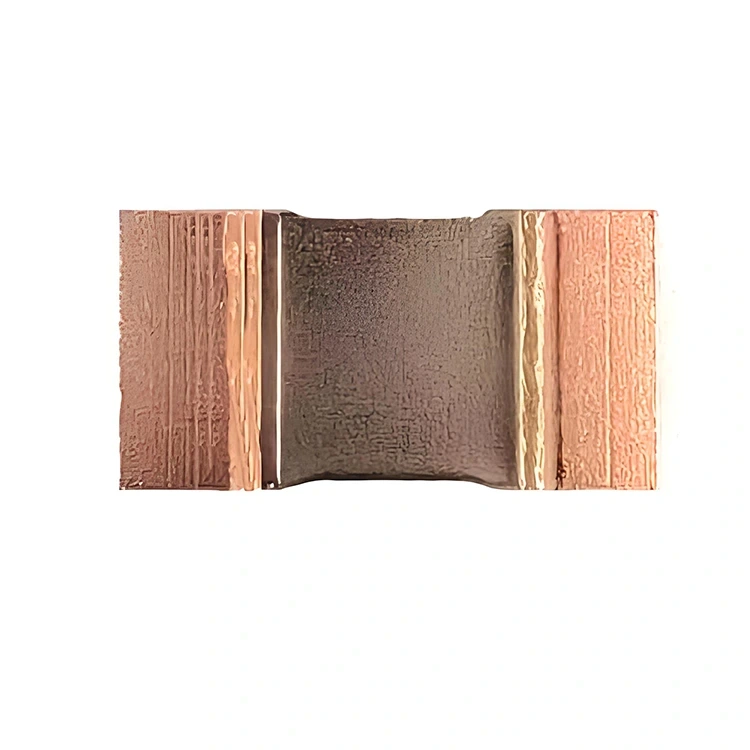

Kärnan i detta lågohm-motstånd är ett precisionslegeringselement tillgängligt i tre materialalternativ: Manganin (CuMn) för låga TCR-applikationer, Karma (NiCr) för överlägsen stabilitet och FeCrAl (järn-krom-aluminium) för miljöer med hög temperatur. Elementet är elektronstrålesvetsat till rena kopparavslutningar, vilket skapar en monolitisk struktur med minimalt kontaktmotstånd och exceptionell mekanisk styrka. Resultatet är ett motstånd som kan motstå höga överspänningsströmmar, termisk cykling och långvarig åldring utan drift.

WSN-serien finns i fyra standard ytmonterade fotavtryck:

● 2512 (6,4×3,2 mm) – 3W kapacitet, idealisk för kompakta effektsteg

● 3920 (10×5,2 mm) – 5W klassificering, optimerad för fordons- och industritillämpningar

● 5930 (15×7,2 mm) – 7W kapacitet, för högströmsbussskenor och batteripaket

● 2726 (6,95×6,6 mm) – 5W klassificering, unikt fyrkantigt lågprofilformat för täta layouter

Resistansvärden sträcker sig från branschledande 0,1 mΩ upp till 5 mΩ, med toleranser så snäva som ±0,5 % och TCR så låga som ±100 ppm/°C (manganin). Varje enhet genomgår rigorösa tillförlitlighetstester enligt AEC-Q200-standarder, inklusive temperaturcykler, högtemperaturlagring, belastningslivslängd och fuktig värmeexponering.

Som en pålitlig tillverkare av Bare Alloy Current Sense Resistor i Kina, kombinerar RST Electric över 10 år av precisionsmotståndsteknik med avancerad tillverkningsteknik för att leverera komponenter som uppfyller de mest krävande kraven för fordons-, industri- och förnybar energitillämpningar.

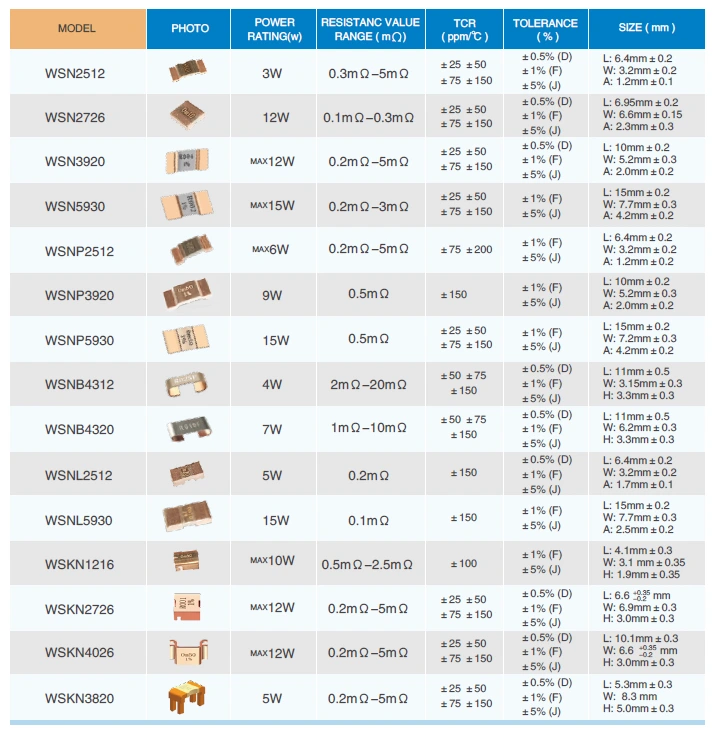

Teknisk specifikation

Produktegenskaper

1. Elektronstrålesvetsad konstruktion – Monolitisk legering-till-koppar-svets eliminerar kontaktmotstånd och säkerställer exceptionell mekanisk styrka och långtidsstabilitet.

2. Ultralågt motstånd ner till 0,1 mΩ – Möjliggör noggrann mätning av hundratals ampere med minimal strömförlust och spänningsfall.

3. Extremt låg induktans (0,5nH – 5nH) – Parasitisk induktans nära noll tillåter användning i högfrekventa omkopplingskretsar (upp till flera MHz) utan signalförvrängning.

4.Mycket låg termoelektrisk EMF (<1µV/°C) – Minimerar mätfel orsakade av temperaturgradienter över motståndet, vilket är avgörande för precisionsströmavkänning.

5. Flera legeringsalternativ – Välj Manganin (låg TCR), Karma (hög stabilitet) eller FeCrAl (hög temperatur) för att optimera prestandan för specifika applikationer.

6. Branschstandard SMD Footprints – Tillgänglig i storlekarna 2512, 3920, 5930 och 2726, kompatibel med automatiserade monteringsprocesser.

7.Hög effekttäthet – Upp till 7W i ett kompakt 5930-paket, idealiskt för kraftmoduler och batteripaket med begränsade utrymmen.

8. Precisionstoleranser – ±0,5 % tillgängliga för högnoggrann strömmätning i fordons BMS och industriella drivsystem.

9. Helmetallstruktur – Inget keramiskt substrat eller tjockfilmsmaterial säkerställer överlägsen pulshantering och värmeledningsförmåga.

Produktapplikationer

Ritning och mått

Paket och frakt

RST Electric säkerställer säker leverans av alla Bare Alloy Current Sense Resistor:

● Tape & Reel Packaging: Alla WSN-serieresistorer levereras på 7-tums eller 13-tums rullar (antal per rulle: 4000 för 2512, 2000 för 3920/5930, 1000 för 2726), kompatibla med automatisk montering.

● Bulkförpackning: Tillgänglig på begäran för prototypframställning eller produktion i små volymer.

● Fuktkänslighet: Dessa motstånd är klassificerade som MSL 1 (obegränsad hållbarhet) och kräver ingen speciell hantering för fukt.

● Dokumentation: Packlistor, kontrollcertifikat och materialdeklarationer ingår i varje försändelse.

● Fraktalternativ: Expressbud (DHL/FedEx/UPS) för små kvantiteter, flygfrakt för medelstora volymer, sjöfrakt för bulkorder.

FAQ

1.F: Vilka är fördelarna med att välja RST Electric?

S: Vi har varit djupt involverade i området Bare Alloy Current Sense Resistor i över 10 år. Vi är en certifierad tillverkare med full kontroll över val av legeringar, elektronstrålesvetsning och testprocesser. Det finns inga mellansteg. Fabriken levererar produkter direkt till ett högt kostnadseffektivt pris. Vi har en ISO 9001-certifierad produktionsbas och dedikerade produktionslinjer. Varje produkt genomgår 100 % elektrisk testning och prover klarar AEC-Q200-tillförlitlighetstesterna för fordonsindustrin. Kvaliteten är stabil och kontrollerbar, och den kan exakt anpassa sig till krävande scenarier som bil- och industriapplikationer.

2. F: Vilka anpassningstjänster erbjuder ditt företag?

S: Vi tillhandahåller omfattande anpassningstjänster över flera dimensioner: Paketstorleken stöder standardspecifikationer som 2512 och 3920, såväl som anpassade storlekar; motståndsområdet är från 0,1 mΩ till 5 mΩ, och speciella resistansvärden kan anpassas; toleransen kan vara så låg som ±0,1 %, lämplig för olika precisionskrav; materialet kan vara mangankoppar, Kama, etc., eller skräddarsydda legeringar; Samtidigt stöds TCR-alternativet på ±100 till ±750 ppm/°C, och slutbeläggningen kan väljas som ren tenn, tenn-bly eller guldplätering efter behov.

3. F: Vilka är kvalitetsgarantierna?

S: Varje Bare Alloy Current Sense Resistor vi producerar genomgår 100 % elektrisk testning, med fokus på att kontrollera kärnparametrar som resistansvärde och tolerans. Prover testas också enligt AEC-Q200-standarden, inklusive temperaturcykler, belastningslivslängd, högtemperaturlagring och luftfuktighetstestning, som helt uppfyller prestandakraven för fordonstillämpningar. Vi har ett produktionssystem för ISO 9001-certifiering och ett professionellt ingenjörsteam dedikerat till lösningar för strömdetektion av fordonsklass, vilket säkerställer produkternas långsiktiga stabilitet och tillförlitlighet.

4. F: Vad är leveranstiden, leveransmetoderna och efterförsäljningsgarantierna?

S: Leveranstiden är flexibel. För produkter i standardstorlek tar det 10-15 arbetsdagar; för skräddarsydda produkter tar det 15-25 arbetsdagar. Fraktmetoden kan väljas utifrån inköpskvantiteten. För små partier kan internationella budtjänster som DHL användas; för medelstora partier kan flygfrakt antas; för stora partier kan sjöfrakt användas. Efterförsäljningen ger 12 månaders garanti. Fjärrfeldiagnostik och leverans av reservdelar finns. Kompletta dokument såsom provningsrapporter och materialcertifikat kan bifogas varorna. Samtidigt tillhandahålls teknisk support för produktintegrering under hela processen för att säkerställa en bekymmersfri köpupplevelse.
