Horisontellt keramiskt motstånd

Grundläggande design

Det horisontella keramiska motståndet från RST Electric representerar en klassisk, mycket mångsidig komponentfamilj som balanserar krafthantering, tillförlitlighet och kostnadseffektivitet. Inkapslad i ett rektangulärt keramiskt hölje med axiella ledningar, är detta keramiska kraftmotstånd designat för montering genom hål på tryckta kretskort eller chassimontering med hjälp av fästen. Husmaterialet – en flamskyddande keramik med hög temperatur – ger utmärkt värmeledningsförmåga, elektrisk isolering och mekaniskt skydd, vilket gör att motståndet kan arbeta kontinuerligt vid yttemperaturer upp till +200°C utan nedbrytning.

Teknik för inre element och strukturella funktioner

Internt erbjuder SQP-serien två distinkta elementteknologier: trådlindad konstruktion för applikationer som kräver hög pulskapacitet och låga resistansvärden (ned till 0,1Ω), och metallfilmkonstruktion för applikationer som kräver lägre brus och högre resistansvärden (upp till 100kΩ). Båda versionerna är inkapslade med oorganiskt kiseldioxidfyllmedel, vilket säkerställer värmeöverföringseffektivitet och motståndskraft mot fukt och vibrationer. Den horisontella (axiella) ledningskonfigurationen förenklar PCB-layout och automatisk insättning, medan den platta rektangulära formen ger stabil montering och tydlig markering för enkel identifiering.

Kvalitetsvalidering och tillverkningsexpertis

Varje enhet genomgår rigorös kvalitetsvalidering. Lödbarhetstestning säkerställer >90 % täckning under 260±5°C i 2 sekunder. Dielektriskt motstånd verifieras vid 500VAC i 5 sekunder utan haveri. Temperaturkoefficienten hålls inom ≤ ±300 ppm/°C. Temperaturcykling från -55°C till +200°C (3 cykler) bekräftar mekanisk integritet, medan uthållighetstester vid märkspänning i 1000 timmar säkerställer långsiktig stabilitet. Överbelastningstestning vid 5× eller 10× märkeffekt (beroende på elementtyp) verifierar pulsförmåga. Som en pålitlig tillverkare av horisontella keramiska motstånd i Kina kombinerar RST Electric över 10 års resistorteknisk expertis med precisionstillverkning för att leverera komponenter som uppfyller de krävande kraven för modern elektronik.

Teknisk specifikation

Produktegenskaper

1.Brett effektområde – Från 1W till 100W i en enda serie, som täcker olika applikationer från små signalkretsar till högeffektsbelastningar.

2. Dual Element Technology – Trådlindat alternativ för lågt motstånd och hög pulskapacitet; metallfilmalternativ för lågt ljud och högt motstånd.

3. Flamskyddande keramiskt hölje – inkapslat i oorganiskt kiseldioxidfyllmedel i ett keramiskt hölje, vilket ger utmärkt värmeavledning, elektrisk isolering och mekaniskt skydd.

4.Högtemperaturdrift – Kontinuerlig drift upp till +200°C yttemperatur med linjär nedstämpling för säker användning.

5. Precisionstoleranser – Tillgängliga från ±1% till ±10% för att möta krav på snäva kretsar eller kostnadskänsliga konstruktioner.

6. Robust terminalstyrka – 10N dragtest säkerställer tillförlitlig montering genom hål och lödfogens integritet.

7. Rigorös kvalitetsvalidering – 100 % testning av lödbarhet, dielektrisk styrka och uthållighet säkerställer fälttillförlitlighet.

8.Låg TCR – ≤ ±300 ppm/°C garanterar stabila resistansvärden över driftstemperaturområdet.

9. Utmärkt fuktbeständighet – Testning av fuktig värme vid 40°C / 95 % RH i 96 timmar bekräftar prestanda i fuktiga miljöer.

10.Standardiserad formfaktor – Konsekventa dimensioner över effektklasser förenklar PCB-layout och automatisk insättningsutrustning.

Produktapplikationer

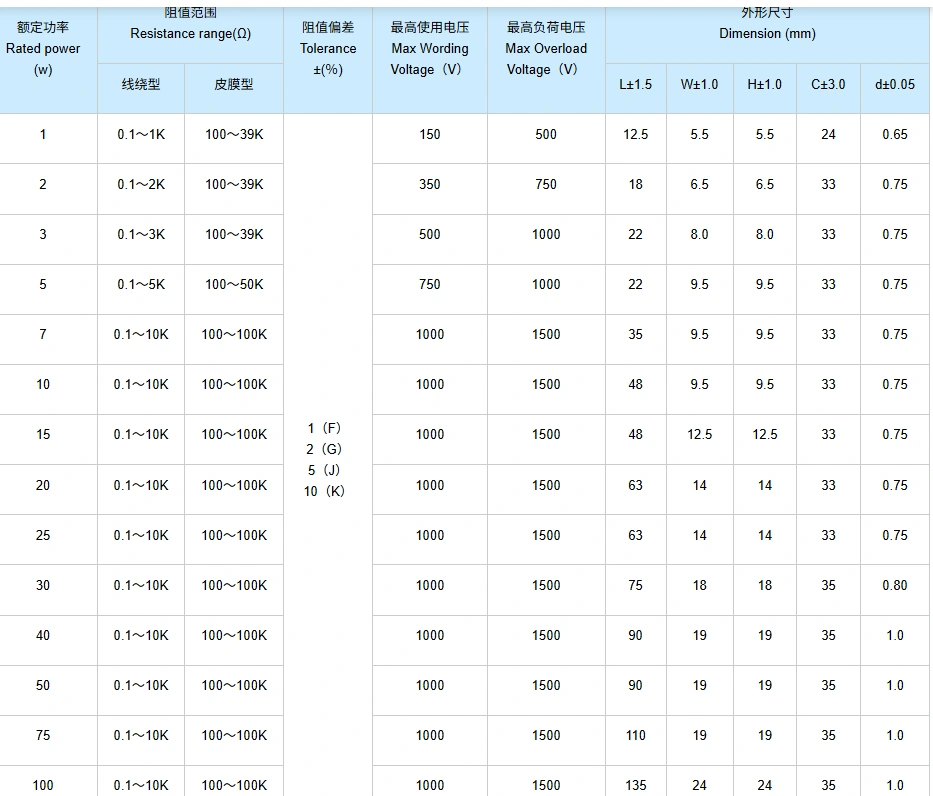

Ritning och mått

Paket och frakt

RST Electric säkerställer säker leverans av alla horisontella keramiska motstånd:

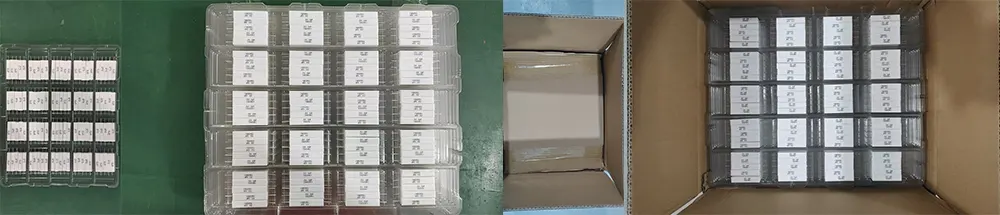

● Bulkförpackning: Resistorer förpackas i antistatiska plastpåsar och placeras sedan i wellpappkartonger med skumdämpning för att förhindra blyböjning och keramiska skador.

● Blyskydd: Kablar hålls raka och skyddade med ändlock eller skumremsor.

● Dokumentation: Packlistor och kontrollintyg medföljer varje försändelse.

● Fraktalternativ: Expressbud (DHL/FedEx/UPS) för små kvantiteter, flygfrakt för medelstora volymer, sjöfrakt för bulkorder.

Alla enheter genomgår 100 % elektriska tester och visuell inspektion före förpackning för att säkerställa att de uppfyller specificerade resistansvärden och kosmetiska standarder.
