Axialt Cement Trådlindat motstånd

Kärndesign och applikationsfördel

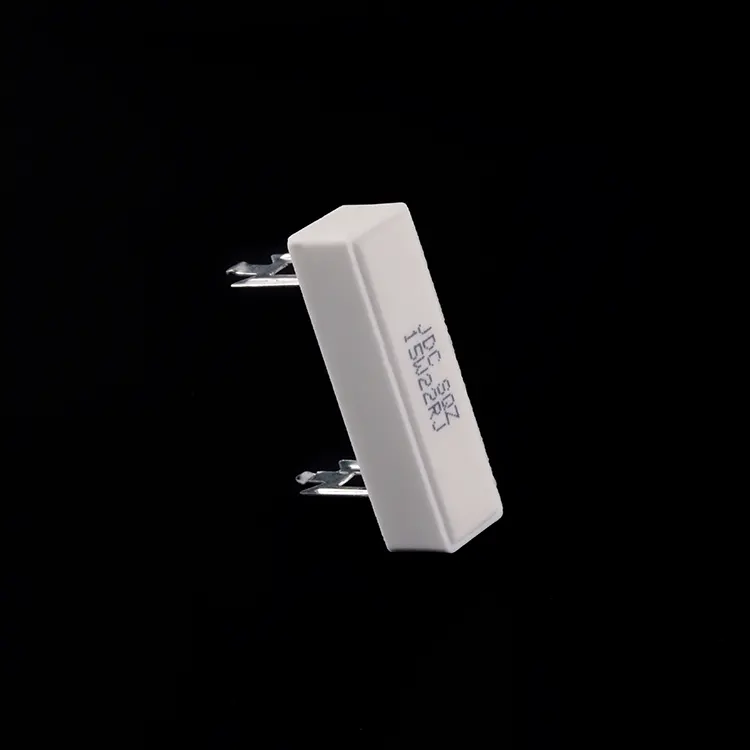

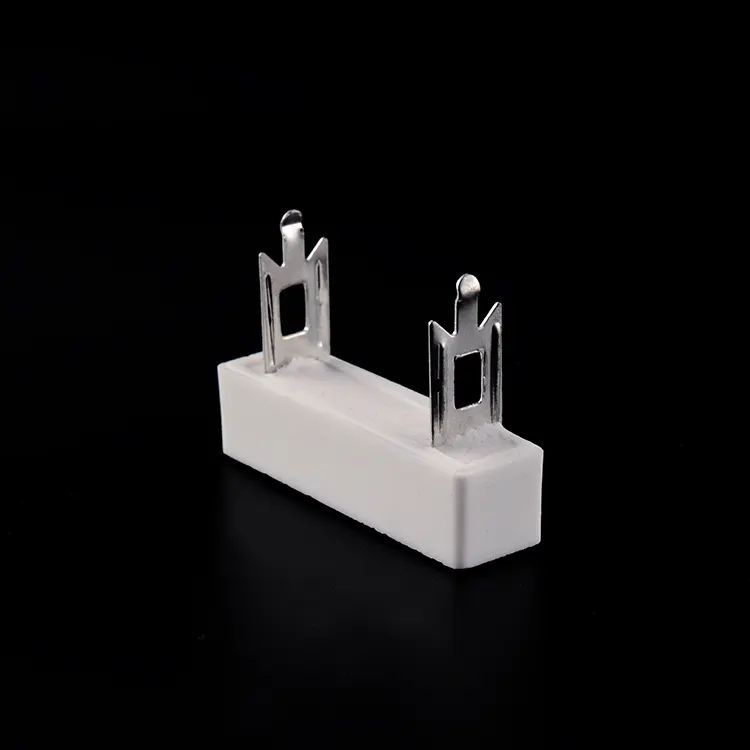

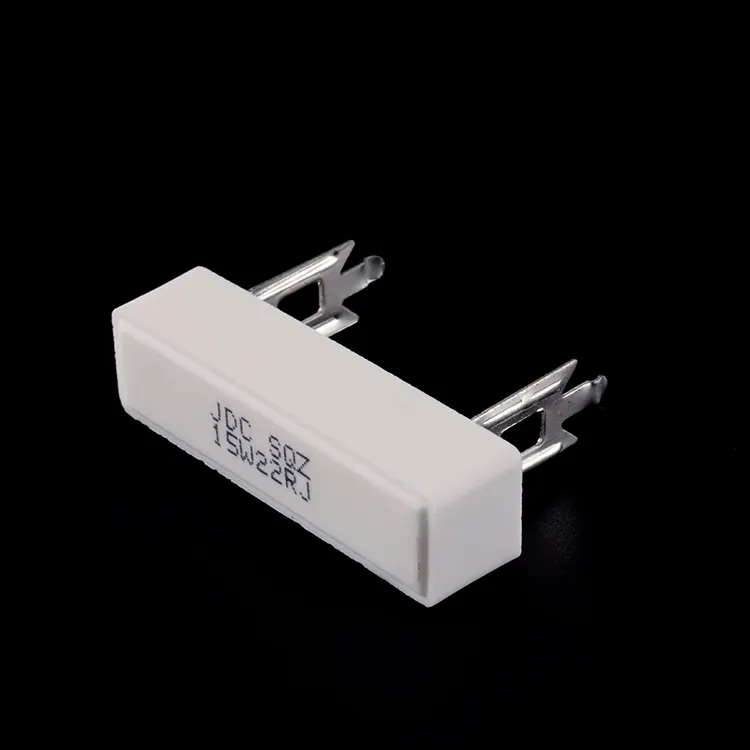

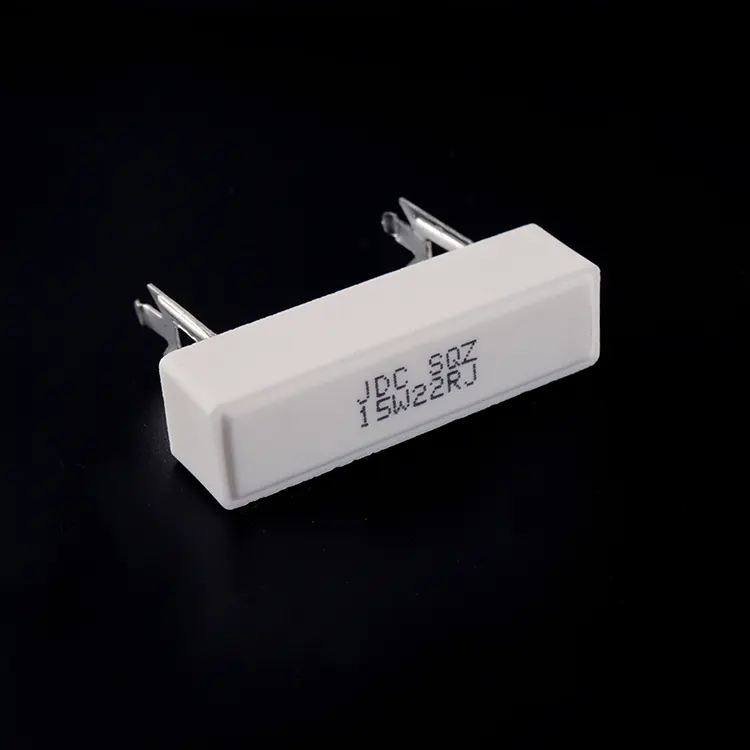

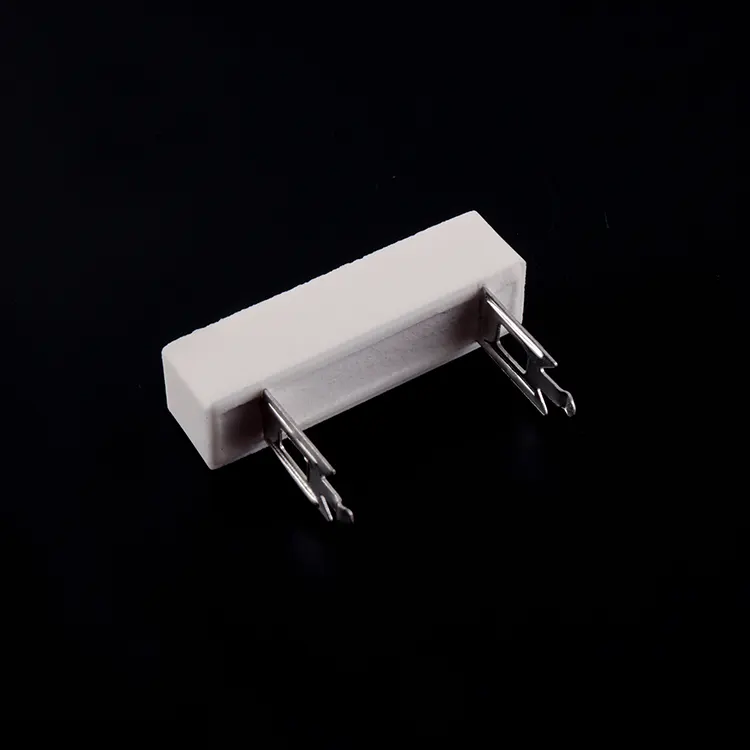

Axial Cement Wirewound Resistor från RST Electric erbjuder en klassisk, beprövad lösning för applikationer som kräver robust krafthantering i en standardkonfiguration med axiell ledning. Till skillnad från motstånd med radiella ledningar eller chassimonterade, har detta strömmotstånd med genomgående hål ledningar som sträcker sig från båda ändarna av den rektangulära keramiska kroppen, vilket gör att den kan monteras horisontellt på kretskort eller användas med avstånd för förhöjd kylning. Denna traditionella axiella orientering förenklar PCB-layout, underlättar automatiserad insättning och möjliggör enkel byte i fältservicescenarier.

Strukturell konstruktion och mångsidigt kraftområde

Konstruktionen av detta keramiska kapslade motstånd betonar termisk prestanda och mekanisk integritet. Det resistiva elementet – tillgängligt i trådlindad konstruktion för hög pulsförmåga och låga resistansvärden (ned till 0,1Ω) eller metallfilm för lågt brus och höga resistansvärden (upp till 100kΩ) – lindas eller avsätts exakt på ett keramiskt substrat och inkapslas sedan i ett oorganiskt kiseldioxidfyllmedel och inkapslat kiselmedel. Den rektangulära profilen ger en stabil placering, medan de axiella ledningarna ger stark lödfogshållning. SQZ-serien spänner över ett brett effektområde – från 5W för kompakta strömförsörjningar till 100W för industriella enheter – vilket gör den till ett mångsidigt val för olika applikationer.

Omfattande expertis inom kvalitetssäkring och tillverkning

Varje enhet genomgår en omfattande kvalitetsvalidering. Lödbarhetstestning säkerställer >90 % täckning under 260±5°C i 2 sekunder. Dielektriskt motstånd verifieras vid 500VAC i 5 sekunder utan haveri. Temperaturkoefficienten hålls vid ≤ ±250 ppm/°C. Temperaturcykling från -55°C till +200°C bekräftar strukturell integritet, medan uthållighetstester vid märkspänning i 1000 timmar validerar långsiktig tillförlitlighet. Överbelastningstestning vid 10× märkeffekt (trådlindad) eller 5× märkeffekt (metallfilm) bekräftar pulsförmåga. Som en pålitlig tillverkare av trådlindade axialcementmotstånd i Kina, kombinerar RST Electric över 10 års expertis inom kraftmotståndsteknik med precisionstillverkning för att leverera komponenter som erbjuder pålitlig prestanda i både högvolymproduktion och fältunderhållsmiljöer.

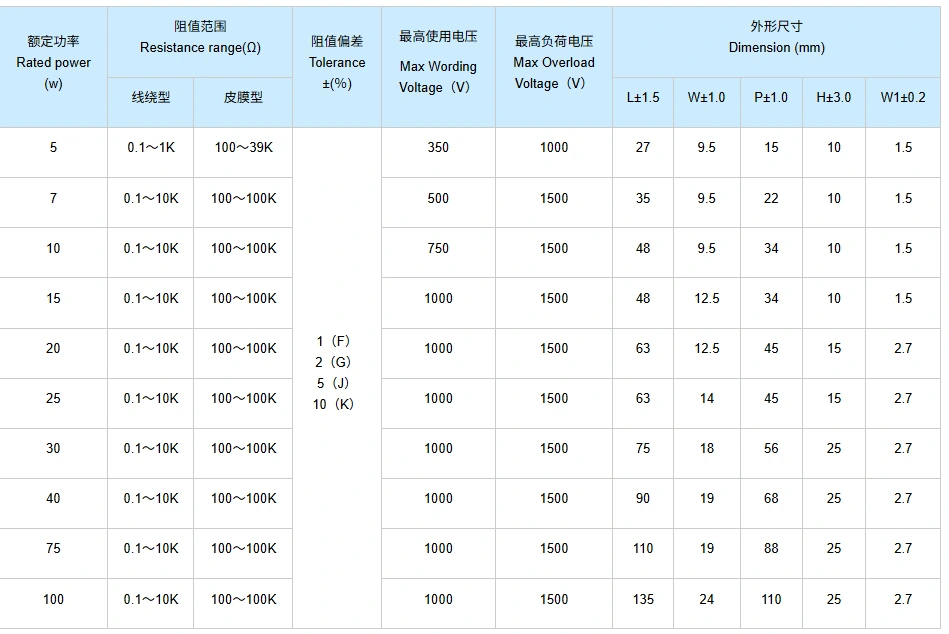

Teknisk specifikation

Produktfördelar

1. Standardkonfiguration för axiell ledning – ledningarna kommer ut från båda ändarna av den rektangulära kroppen, vilket möjliggör genomgående kretskortsmontering, avståndsmontering eller uttagsbaserad installation.

2.Brett effektområde – Från 5W till 100W i en enda serie, som täcker olika applikationer från kompakta nätaggregat till industriella enheter.

3. Dual Element Technology – Trådlindat alternativ för hög pulskapacitet (10× överbelastning) och lågt motstånd (0,1Ω); metallfilmalternativ för lågt brus och högt motstånd (100kΩ).

4. Flamskyddande keramiskt hölje – inkapslat i oorganiskt kiseldioxidfyllmedel i ett keramiskt hölje för utmärkt värmeavledning, elektrisk isolering och mekaniskt skydd.

5.Högtemperaturdrift – Kontinuerlig drift upp till +200°C yttemperatur med linjär nedstämpling för säker användning.

6.Låg temperaturkoefficient – ​​≤ ±250 ppm/°C säkerställer stabila motståndsvärden över hela driftstemperaturområdet.

7. Precisionstoleranser – Tillgänglig från ±1 % till ±10 % för att möta krav på snäva kretsar eller kostnadskänsliga konstruktioner.

8. Robust ledningshållfasthet – 10N dragtest säkerställer tillförlitlig montering i genomgående hål och integritet för lödfogen.

9. Omfattande kvalitetsvalidering – 100 % testning av lödbarhet, dielektrisk styrka och uthållighet enligt IEC 60115-standarder.

10.Standardiserat paket – Konsekventa dimensioner över effektklasser förenklar PCB-layout och lagerhantering.

Produktapplikationer

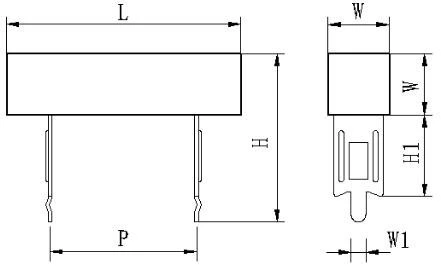

Ritning och mått

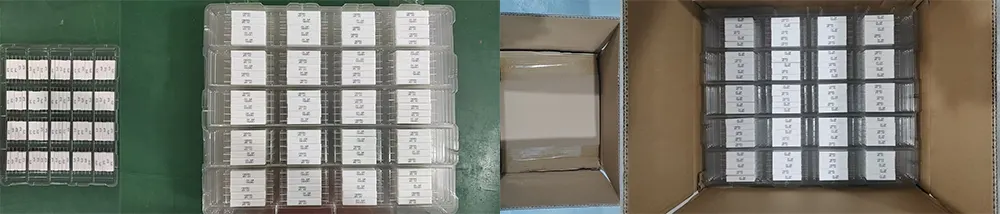

Paket och frakt

RST Electric säkerställer säker leverans av alla axiala cementtrådlindade motstånd:

● Bulkförpackning: Resistorer är förpackade i antistatiska plastpåsar med skumdämpning och placeras sedan i korrugerade kartonger för att förhindra blyböjning och keramiska skador.

● Ledningsskydd: Axiella ledningar hålls raka med ändlock eller skumremsor.

● Dokumentation: Packlistor och kontrollintyg medföljer varje försändelse.

● Fraktalternativ: Expressbud (DHL/FedEx/UPS) för små kvantiteter, flygfrakt för medelstora volymer, sjöfrakt för bulkorder.

Alla enheter genomgår 100 % elektriska tester och visuell inspektion före förpackning för att säkerställa att de uppfyller specificerade resistansvärden och kosmetiska standarder.

Angående RST Electric

Som en professionell tillverkare med över tio års erfarenhet inom resistorområdet fokuserar RST Electric på forskning och produktion av Axial Cement Wirewound Resistorer. Med sin mogna tekniska ackumulering har den blivit en pålitlig leverantör i branschen. Vi har fullständiga oberoende produktionsmöjligheter, som slutför hela processen från trådlindning, metallfilmavsättning till förpackning och testning oberoende. Vi kontrollerar strikt varje steg för att säkerställa stabil och enhetlig produktkvalitet.

Vi har en ISO 9001-certifierad produktionsbas, utrustad med en dedikerad produktionslinje för axiellt blykeramiskt motstånd. Varje motstånd genomgår omfattande elektriska tester som täcker kärnindikatorer som resistansvärde, dielektriska egenskaper och isolering. Samtidigt genomförs relevanta tester såsom temperaturcykler och hållbarhet i strikt enlighet med IEC 60115-standarden för att säkerställa produktens tillförlitlighet.

Vi använder direktleveransmodellen från fabriken, utan någon medelnivåuppmärkning. Prissättningen är transparent och rimlig, vilket gör att kunderna kan få produkter av hög kvalitet till en förmånlig kostnad. Genom att utnyttja vår omfattande branscherfarenhet kan vi erbjuda flexibla anpassningstjänster som täcker olika parametrar såsom effekt, resistansvärde, tolerans, TCR, etc. Dessutom kan vi erbjuda personliga anpassningsalternativ som spollindning utan induktorer och ledningstrådsformning, enligt kundens krav.

Våra produkter säljs över hela världen i över 40 länder och betjänar olika områden som strömförsörjning, motordrift och hemelektronik. Vi erbjuder även 12 månaders garanti, fjärrfeldiagnostik, reservdelsförsörjning och professionell teknisk support. Vårt expertteam kan ge produktintegrationsvägledning för att till fullo möta olika kunders olika behov. Med professionalism och pålitlighet har vi fått erkännande från kunder över hela världen.
