Radiellt cementmotstånd

Vad gör att det radiella cementmotståndet sticker ut i kompakta högeffektsapplikationer?

Radial Cement Resistor från RST Electric överbryggar gapet mellan PCB-monterade effektmotstånd och större chassimonterade enheter, och erbjuder en kompakt men termiskt effektiv lösning för applikationer som kräver hög effektförlust i trånga utrymmen. Till skillnad från standardaxiella eller radiella motstånd som enbart förlitar sig på PCB-spår och omgivande luft för kylning, innehåller detta chassimonterade motstånd robusta metallfästen som tillåter direkt anslutning till ett kylfläns eller metallutrustnings chassi, vilket dramatiskt förbättrar värmeöverföringen och möjliggör hållbar drift med hög effekt.

Hur är högeffektscementmotståndet byggt för termisk och mekanisk tillförlitlighet?

Konstruktionen av denna High Power Cement Resistor prioriterar värmeledningsförmåga och mekanisk stabilitet. Det resistiva elementet – tillgängligt i trådlindad konfiguration för lågresistans, högpulsapplikationer (ned till 0,1Ω) eller metallfilm för lågbrus, högresistanskrav (upp till 100kΩ) – är inkapslat i ett oorganiskt kiseldioxidfyllmedel och inrymt i ett flamskyddande keramiskt hölje. Den unika SQHG-designen har både radiella ledningar för elektrisk anslutning och integrerade monteringsfästen med förborrade hål (vanligtvis 4,0 mm diameter) för skruv- eller bultfixering. Denna dubbla anslutningsmetod säkerställer både elektrisk integritet och mekanisk säkerhet, även i miljöer med hög vibration. Förpackningens orientering är horisontell, med motståndets långa axel parallell med monteringsytan, vilket minimerar höjdprofilen samtidigt som kontaktytan för värmeöverföring maximeras.

Vilka rigorösa tester bekräftar motståndets hållbarhet i industriella miljöer?

Varje enhet genomgår rigorös kvalitetsvalidering. Lödbarhetstestning säkerställer >90 % täckning under 260±5°C i 2 sekunder. Dielektriskt motstånd verifieras vid 500VAC i 5 sekunder utan haveri. Temperaturkoefficienten hålls vid ≤ ±250 ppm/°C. Temperaturcykling från -55°C till +200°C bekräftar strukturell integritet, medan uthållighetstester vid märkspänning i 1000 timmar validerar långsiktig tillförlitlighet. Överbelastningstestning vid 10× märkeffekt (trådlindad) eller 5× märkeffekt (metallfilm) bekräftar pulsförmåga. Som en pålitlig tillverkare av radiella cementmotstånd i Kina kombinerar RST Electric över 10 års expertis inom kraftmotstånd med precisionstillverkning för att leverera komponenter som ger robust värmehantering i industriell och kommersiell utrustning.

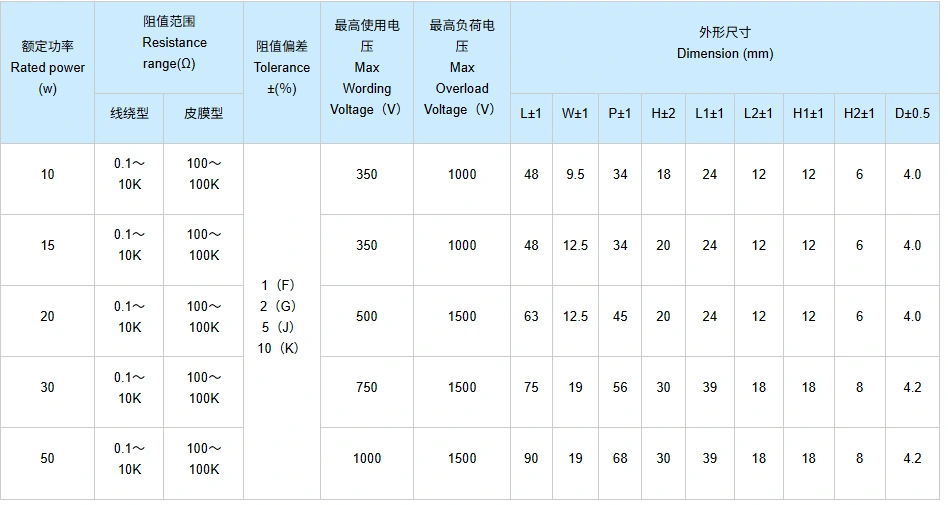

Teknisk specifikation

Vilka är fördelarna med denna produkt?

1. Integrerade monteringsfästen – Inbyggda metallfästen med förborrade hål (4,0–4,2 mm) möjliggör säker fastsättning på chassi eller kylflänsar, vilket maximerar värmeöverföringen.

2.Hög effekttäthet – Upp till 50W i en kompakt rektangulär förpackning, idealisk för applikationer där kortutrymmet är begränsat men kraven på effektförlust är höga.

3. Dubbel elektrisk och mekanisk terminering – Radiella ledningar ger lödanslutningar medan konsoler ger mekaniskt stöd, vilket minskar belastningen på PCB-lödfogar.

4.Förbättrad temperaturkoefficient – ​​≤ ±250 ppm/°C säkerställer stabila motståndsvärden över hela driftstemperaturområdet.

5. Flamskyddande keramiskt hölje – inkapslat i oorganiskt kiseldioxidfyllmedel i ett keramiskt hölje för utmärkt värmeavledning, elektrisk isolering och mekaniskt skydd.

6.Brett motståndsområde – Trådlindad version ner till 0,1Ω för högströmsavkänning; metallfilmversion upp till 100kΩ för spänningsdelning.

7.Högtemperaturdrift – Kontinuerlig drift upp till +200°C höljestemperatur med linjär nedstämpling.

8. Precisionstoleranser – Tillgänglig från ±1% till ±10% för att möta krav på snäva kretsar eller kostnadskänsliga konstruktioner.

9. Robust konstruktion – Tål vibrationer (50m/s²) och temperaturcykler (-55°C till +200°C) utan prestandaförsämring.

10. Omfattande kvalitetsvalidering – 100 % testning av lödbarhet, dielektrisk styrka och uthållighet enligt IEC 60115-standarder.

Produktapplikationer

Ritning och mått

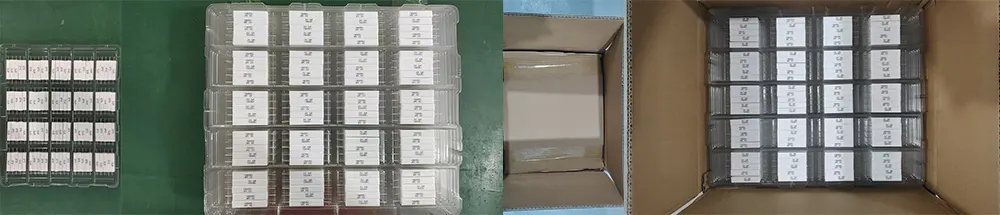

Paket och frakt

RST Electric säkerställer säker leverans av alla radiella cementmotstånd:

Vi lägger stor vikt vid transportsäkerheten för varje keramiskt motstånd. Innan leverans kommer vi att tillhandahålla skräddarsydda förpackningslösningar baserade på orderstorleken för att säkerställa produkternas integritet under hela processen.

För vanliga beställningar antas en oberoende förpackningsprocess: varje motstånd täcks först helt med statisk elektrisk isoleringsfilm och placeras sedan i en oberoende låda för att ge tillräckligt skydd för den keramiska kroppen och stödstrukturen. För storskaliga inköp används wellpapp för helförpackning, med skumpartitioner inuti för att effektivt förhindra stiftböjning och stödja deformation, vilket säkerställer installationsnoggrannhet.

För viktiga delar som stift och stöd kommer vi att fylla skumkuddar för förstärkning för att säkerställa att de förblir raka under transport och inte påverkar efterföljande installation. Varje sändning av varor åtföljs av en packlista och kontrollcertifikat, vilket underlättar snabb acceptans och arkivering av kunderna.

Leveransmetoden är flexibel och kan anpassas till inköpsskalan: små partier kan välja internationella expressleveranstjänster som DHL/FedEx/UPS; medelstora partier är lämpliga för flygtransport; storskaliga beställningar transporteras till sjöss, vilket balanserar kostnad och aktualitet.

Innan alla keramiska motstånd förpackas, utförs 100 % elektrisk testning och utseendeinspektion för att säkerställa att kärnindikatorerna såsom resistansvärden är exakt uppfyllda, och produktens utseende kontrolleras strikt för att följa de anpassade standarderna, vilket säkerställer att de levererade produkterna helt uppfyller användnings- och överensstämmelsekraven.
