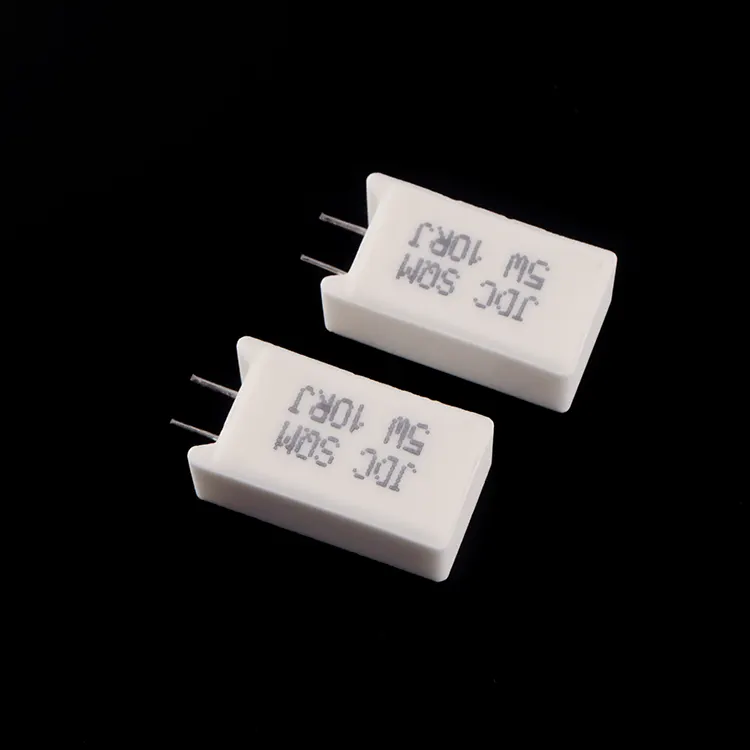

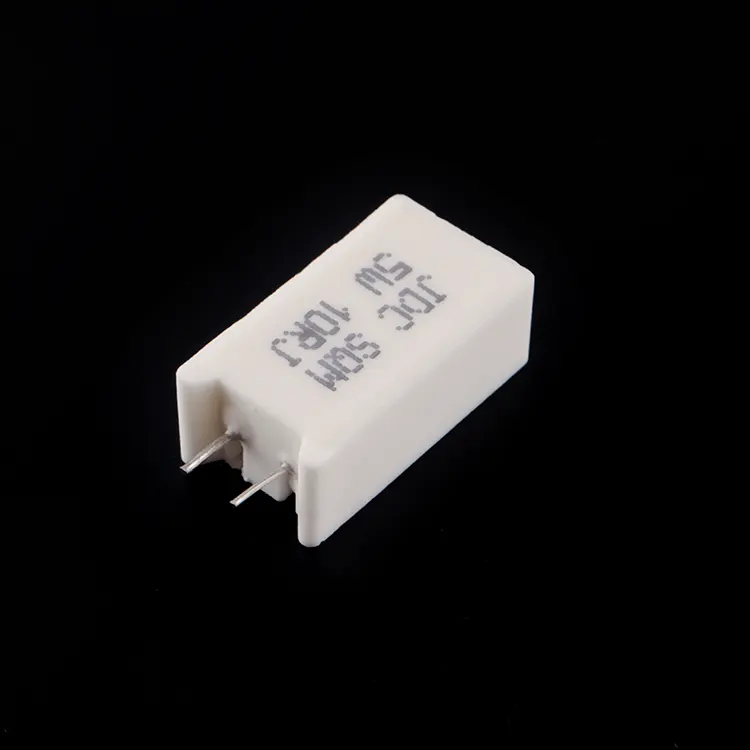

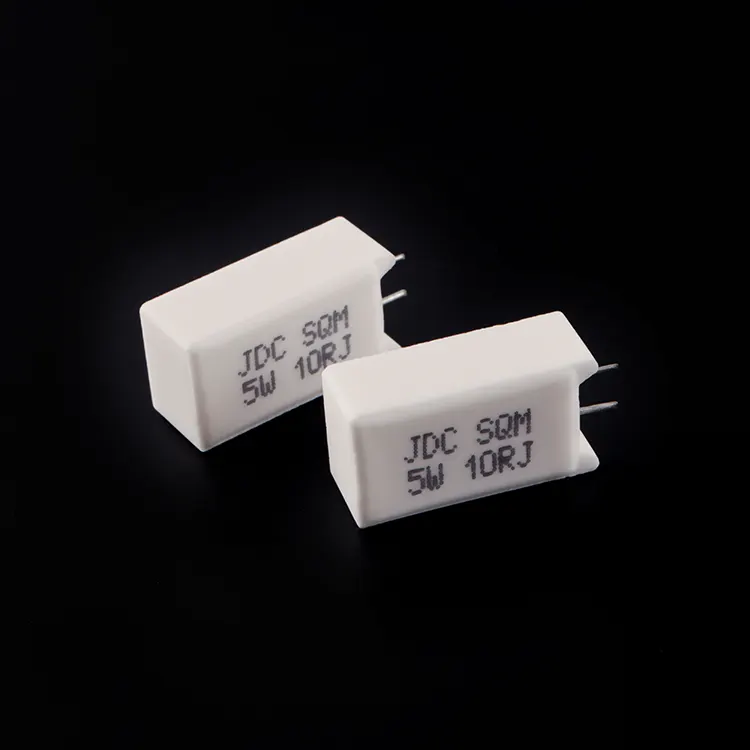

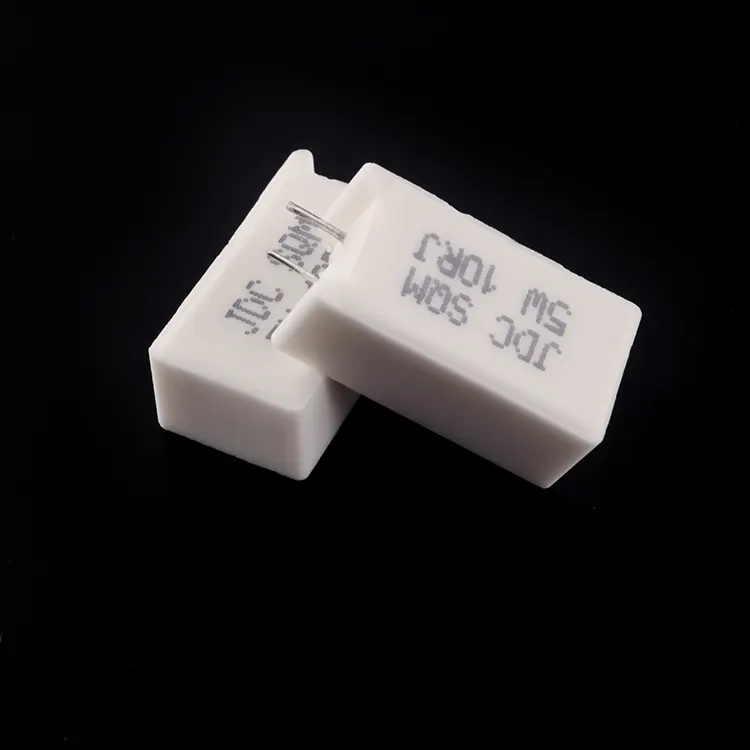

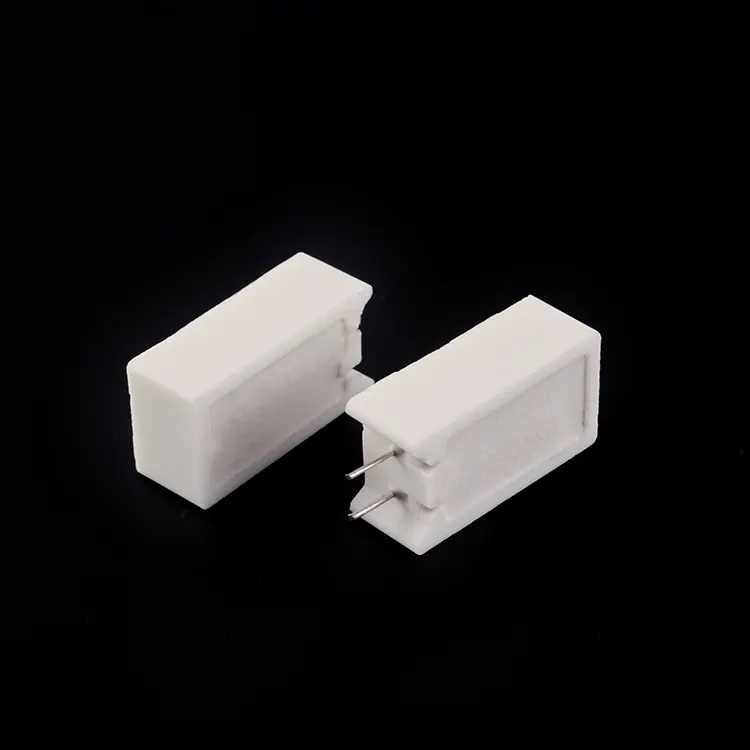

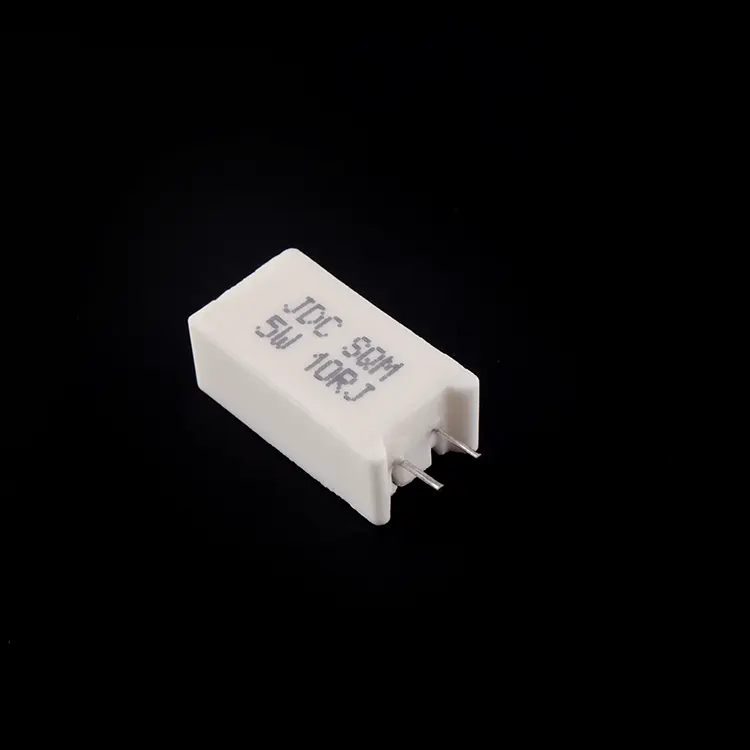

Vertikalt keramiskt trådlindat motstånd

Designfördel

Det vertikala keramiska trådlindade motståndet från RST Electric löser en vanlig utmaning inom modern elektronikdesign: att leverera hög effektförlust inom begränsat kortutrymme. Till skillnad från horisontella axiellt blymotstånd som förbrukar betydande linjär kortarea, monteras detta radiella motstånd vertikalt, med ledningar som går ut från ena änden av den rektangulära keramiska kroppen, vilket gör att den kan stå upprätt. Denna orientering minskar PCB-fotavtrycket med 50-70 % jämfört med motsvarande axiellt blykomponenter, vilket gör den idealisk för tätt packade strömförsörjningar, motordrivningar och konsumentelektronik.

Konstruktion, värmehantering och konfigurationer

Konstruktionen av detta keramiska kapslade motstånd prioriterar termisk hantering och mekanisk robusthet. Det resistiva elementet – tillgängligt i trådlindad konstruktion för hög pulskapacitet (ned till 0,1Ω) eller metallfilm för lågt brus och högt motstånd (upp till 100kΩ) – är inkapslat i ett oorganiskt kiseldioxidfyllmedel och inrymt i ett flamskyddat keramiskt hölje. Den vertikala orienteringen främjar naturligtvis konvektiv kylning, medan de radiella ledningarna ger säker genomgående montering med utmärkt lödfogstyrka. SQM-serien inkluderar vertikala standardpaket såväl som två speciella konfigurationer: WS (wide-body slim) och WB (wide-body extended lead space), erbjuder designflexibilitet för olika monteringshålsmönster och krav på spänningsavstånd.

Kvalitetsvalidering och tillverkningsexpertis

Varje enhet genomgår en omfattande validering. Lödbarhetstestning säkerställer >90 % täckning vid 260±5°C i 2 sekunder. Dielektriskt motstånd verifieras vid 500VAC i 5 sekunder utan haveri. Temperaturkoefficienten hålls vid ≤ ±250 ppm/°C (bättre än standard horisontella ekvivalenter). Temperaturcykling från -55°C till +200°C bekräftar strukturell integritet, medan uthållighetstester vid märkspänning i 1000 timmar validerar långsiktig tillförlitlighet. Överbelastningstestning vid 10× märkeffekt (trådlindad) eller 5× märkeffekt (metallfilm) bekräftar pulsförmåga. Som en pålitlig tillverkare av vertikala keramiska motstånd i Kina, kombinerar RST Electric över 10 års expertis inom kraftmotstånd med precisionstillverkning för att leverera komponenter som optimerar kortutrymmet utan att kompromissa med prestanda.

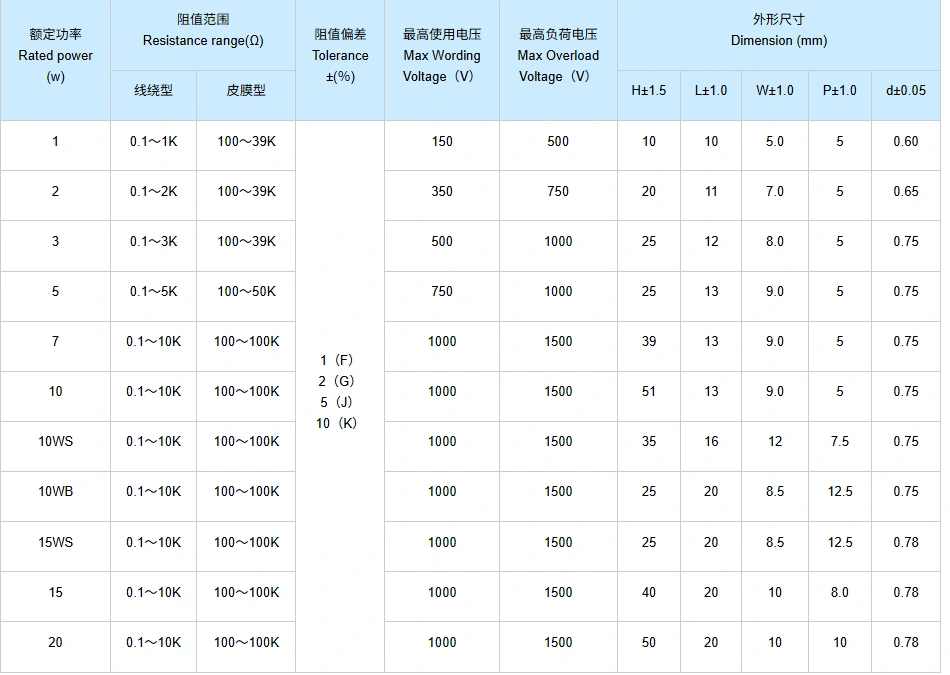

Teknisk specifikation

Produktegenskaper för vertikalt keramiskt trådlindat motstånd

1. Utrymmesbesparande vertikal orientering – Radiell elektroddesign möjliggör upprätt montering, vilket minskar PCB-fotavtrycket med 50-70 % jämfört med alternativ med axiella elektroder.

2. Dual Element Technology – Trådlindat alternativ för låg resistans (0,1Ω) och hög pulskapacitet; metallfilmalternativ för lågt brus och högt motstånd (100kΩ).

3. Förbättrad temperaturkoefficient – ​​≤ ±250 ppm/°C ger bättre stabilitet över driftstemperaturområdet jämfört med standardkeramiska motstånd.

4. Flamskyddande keramiskt hölje – Inkapslat i oorganiskt kiseldioxidfyllmedel i ett keramiskt hölje för utmärkt värmeavledning, elektrisk isolering och mekaniskt skydd.

5.Multiple Body Styles – Standard vertikala (SQM), wide-body slim (WS) och wide-body extended lead space (WB) konfigurationer för designflexibilitet.

6.Högtemperaturdrift – Kontinuerlig drift upp till +200°C yttemperatur med linjär nedstämpling för säker användning.

7. Precisionstoleranser – Tillgängliga från ±1% till ±10% för att möta krav på snäva kretsar eller kostnadskänsliga konstruktioner.

8. Robust ledningshållfasthet – 10N dragtest säkerställer tillförlitlig montering genom hål och motståndskraft mot vibrationer.

9.Standardiserat elektrodavstånd – Konsekvent delning (5 mm, 7,5 mm, 8 mm, 10 mm, 12,5 mm) rymmer vanliga PCB-layouter och automatisk insättningsutrustning.

Produktapplikationer

Ritning och mått

Paket och frakt

RST Electric säkerställer säker leverans av alla vertikala keramiska trådlindade motstånd:

● Bulkförpackning: Resistorer är förpackade i antistatiska plastpåsar med skumdämpning och placeras sedan i korrugerade kartonger för att förhindra blyböjning och keramiska skador.

● Ledningsskydd: Radiella kablar hålls raka och skyddade med skumändlock.

● Dokumentation: Packlistor och kontrollintyg medföljer varje försändelse.

● Fraktalternativ: Expressbud (DHL/FedEx/UPS) för små kvantiteter, flygfrakt för medelstora volymer, sjöfrakt för bulkorder.

Alla enheter genomgår 100 % elektriska tester och visuell inspektion före förpackning för att säkerställa att de uppfyller specificerade resistansvärden och kosmetiska standarder.
