Icke-induktivt metallplåtsmotstånd

Vilka fördelar har det i högfrekventa kretsar?

Det icke-induktiva metallplåtsmotståndet från RST Electric tillgodoser ett kritiskt behov inom modern kraftelektronik: kravet på låginduktans, högpulskapabla motstånd som inte introducerar fasförskjutning eller spänningsspikar i snabbkopplingskretsar. Till skillnad från konventionella trådlindade motstånd som i sig har betydande induktans på grund av sitt lindade element, använder detta låginduktansmotstånd ett plant metallplåtelement som minimerar magnetfält och parasitisk induktans, vilket gör den idealisk för snubberkretsar, strömavkänning i switchande strömförsörjning och utgångsnätverk i högfrekventa förstärkare.

Hur kan motstånd med stabil prestanda tillverkas?

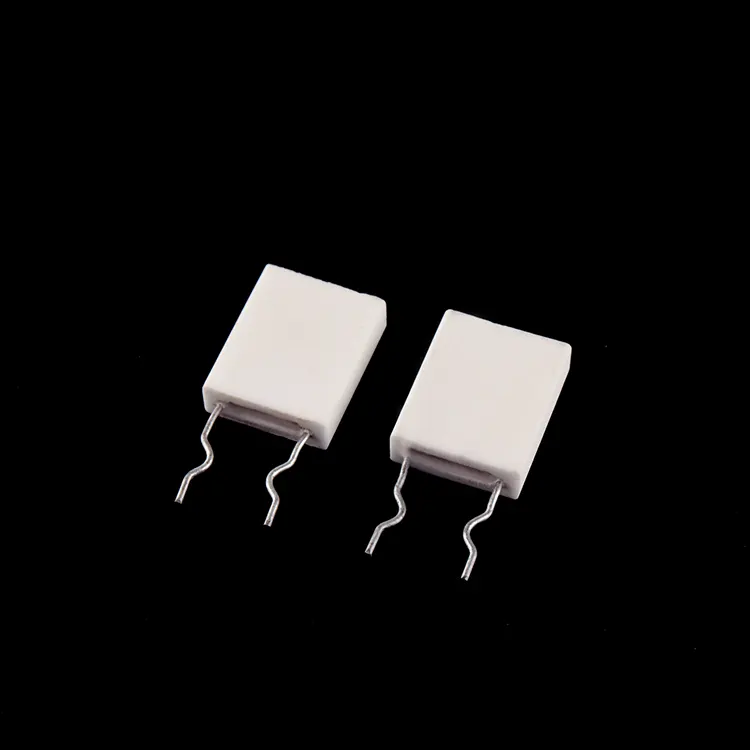

Konstruktionen av denna metallplatta resistor betonar både elektrisk prestanda och mekanisk tillförlitlighet. Det resistiva elementet består av en exakt etsad eller stansad metallegeringsplatta, vald för sin låga temperaturkoefficient och utmärkta pulshanteringsegenskaper. Detta element är inkapslat i ett oorganiskt kiseldioxidfyllmedel och inrymt i ett flamskyddat keramiskt hölje, vilket säkerställer värmeledningsförmåga, elektrisk isolering och skydd mot miljöpåverkan. MPR-serien erbjuder två grundläggande konfigurationer: enheter med ett element (2W, 3W, 5W, 10W) ​​för standardapplikationer och kombinerade enheter med flera element (2+2, 3+3, 5+5, 7+7) som integrerar två matchade motstånd i ett enda paket, vilket sparar kortutrymme och säkerställer konsekvent spårning av termiska kretsar eller push-pull-kretsar.

Hur kan överensstämmelse med industristandarder säkerställas?

Elektrisk prestanda valideras genom rigorösa tester. Överbelastningstestning utförs vid 2,5× märkeffekt i 5 sekunder (lägre än trådlindad på grund av den plana strukturen, vilket återspeglar dess avsedda användning i stationär avkänning snarare än högenergibromsning). Temperaturkoefficienten hålls vid ≤ ±250 ppm/°C, vilket säkerställer stabila avläsningar över driftsförhållanden. Uthållighetstestning vid märkspänning i 1000 timmar bekräftar långsiktig tillförlitlighet. Som en pålitlig tillverkare av icke-induktiva metallplåtsmotstånd i Kina, kombinerar RST Electric över 10 års expertis inom kraftmotståndsteknik med precisionstillverkning för att leverera komponenter som ger exakt prestanda med låg distorsion i högfrekventa och pulsade krafttillämpningar.

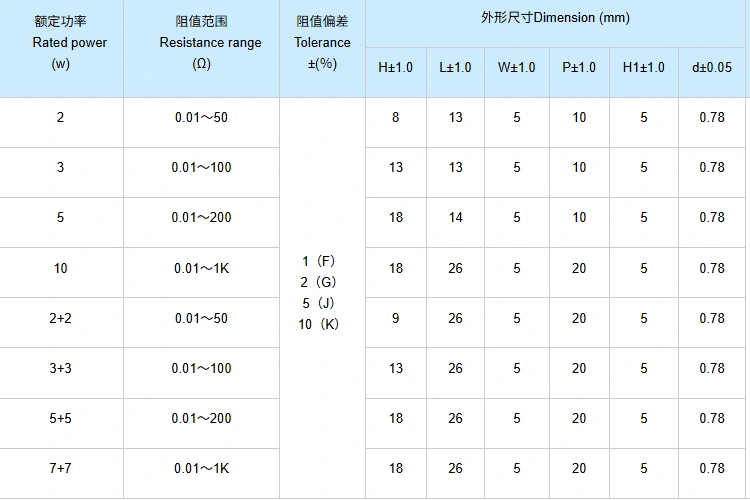

Teknisk specifikation

Prestandatestdata

Produktfördelar

1. Icke-induktiv konstruktion – Plana metallplåtselement minimerar parasitisk induktans, vilket möjliggör användning i högfrekvenskretsar (t.ex. byta strömförsörjning, RF-förstärkare) utan att införa fasförskjutning eller spänningsöverskridande.

2. Kapacitet för ultralågt motstånd – Tillgänglig från 0,01Ω, vilket gör icke-induktivt metallplåtsmotstånd idealiskt för högströmsavkänning, shunttillämpningar och lågohmsk effektfördelning.

3.Låg temperaturkoefficient – ​​≤ ±250 ppm/°C säkerställer stabila resistansvärden över driftstemperaturområdet för noggrann strömmätning.

4. Flamskyddande keramiskt hölje – inkapslat i oorganiskt kiseldioxidfyllmedel i ett keramiskt hölje för utmärkt värmeavledning och elektrisk isolering.

5. Kombinerade paket med dubbla element – ​​Unika 2+2, 3+3, 5+5 och 7+7 konfigurationer erbjuder två matchade motstånd i ett hölje, vilket sparar PCB-utrymme och säkerställer termisk spårning för differentialavkänning eller push-pull-kretsar.

6.Högpulskapacitet – Konstruerad för att motstå 2,5× märkeffekt i 5 sekunder, lämplig för inkopplingsströmbegränsning och snubberapplikationer.

7. Precisionstoleranser – Tillgänglig från ±1% till ±10% för att möta kraven på täta kretsar.

8. Kompakt paket – Låg profil (5 mm höjd) och litet fotavtryck möjliggör kretskortslayouter med hög densitet.

9. Robust ledningshållfasthet – 10N dragtest säkerställer tillförlitlig montering i genomgående hål och integritet av lödfogen.

10. Anpassningsbar formning – Blyformning och anpassade dimensioner tillgängliga för att passa specifika PCB-layouter eller monteringsprocesser.

Produktapplikationer

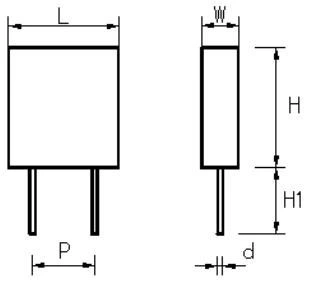

Ritning och mått

Paket och frakt

RST Electric säkerställer säker leverans av alla icke-induktiva metallplåtsmotstånd:

● Bulkförpackning: Resistorer är förpackade i blisterkartonger och placeras sedan i korrugerade kartonger för att förhindra blyböjning och keramiska skador.

● Blyskydd: Kablar hålls raka med skumändlock eller tejp.

● Matchade parförpackningar: Kombinerade förpackningar är individuellt inslagna för att förhindra blandning av omatchade par.

● Dokumentation: Packlistor och kontrollintyg medföljer varje försändelse.

● Fraktalternativ: Expressbud (DHL/FedEx/UPS) för små kvantiteter, flygfrakt för medelstora volymer, sjöfrakt för bulkorder.

Alla enheter genomgår 100 % elektriska tester och visuell inspektion före förpackning för att säkerställa att de uppfyller specificerade resistansvärden och kosmetiska standarder.

Varför välja RST Electric?

När låg induktans och högfrekvent prestanda spelar roll, levererar RST Electric.

Direct Factory, metallplåtsspecialister

● Vi är en certifierad tillverkare baserad i Kina, specialiserade på produktion av icke-induktiva metallplåtsmotstånd i över 10 år.

● Fullständig intern kontroll över elementstämpling/etsning, inkapsling och testning – vilket säkerställer jämn kvalitet.

● Fabriksdirekta priser på varje MPR-motstånd, med transparent kostnadsstruktur och inga mellanhänder.

Professionell tillverkning och kvalitetssäkring

● ISO 9001-certifierade anläggningar med dedikerade produktionslinjer för effektmotstånd med låg induktans.

● 100 % elektrisk testning (motstånd, dielektrisk, isolering) utförd på varje enhet.

● Provtester enligt IEC 60115 inklusive temperaturcykling, uthållighet och fuktig värme.

● Erfaret ingenjörsteam specialiserat på strömavkänning och högfrekvensapplikationer.

Global erfarenhet, pålitlig leverantör

● Beprövad leverantör till strömförsörjningstillverkare, motordrivningsföretag och bilelektroniktillverkare över hela världen.

● Exportera meriter till över 40 länder, inklusive Tyskland, USA, Japan, Sydkorea, Brasilien och Indien.

● Djup domänexpertis i applikationer som kräver ultralåg induktans och precisionsströmavkänning.

Oändlig anpassning

● Effektklasser: 2W till 10W enkel; kombinerade konfigurationer upp till 7W+7W.

● Motståndsvärden: 0,01Ω till 1kΩ (speciella värden tillgängliga).

● Toleranser: ±1%, ±2%, ±5%, ±10% (anpassade toleranser ner till ±0,5% tillgängliga).

● TCR: ≤ ±250 ppm/°C (lägre TCR tillgänglig för precisionskrav).

● Blyformning: Rak / Klippt och formade / Stand-off / Custom.

● Kombinerade paket: Matchade par för differentiell avkänning.

● Anpassade mått: Tillgänglig för speciella PCB-layouter.

Pålitlig leverans & livstidssupport

● Standardledtid: 7-10 dagar för standardklassificeringar; 10-15 dagar för anpassningsprodukt.

● Omfattande dokumentation: Testrapporter, materialcertifieringar, RoHS/CE-deklarationer.

● 12 månaders garanti med fjärrfelsökning och leverans av reservdelar.

● Teknisk support tillgänglig för integration i nätaggregat, frekvensomriktare och högfrekvenskretsar.
