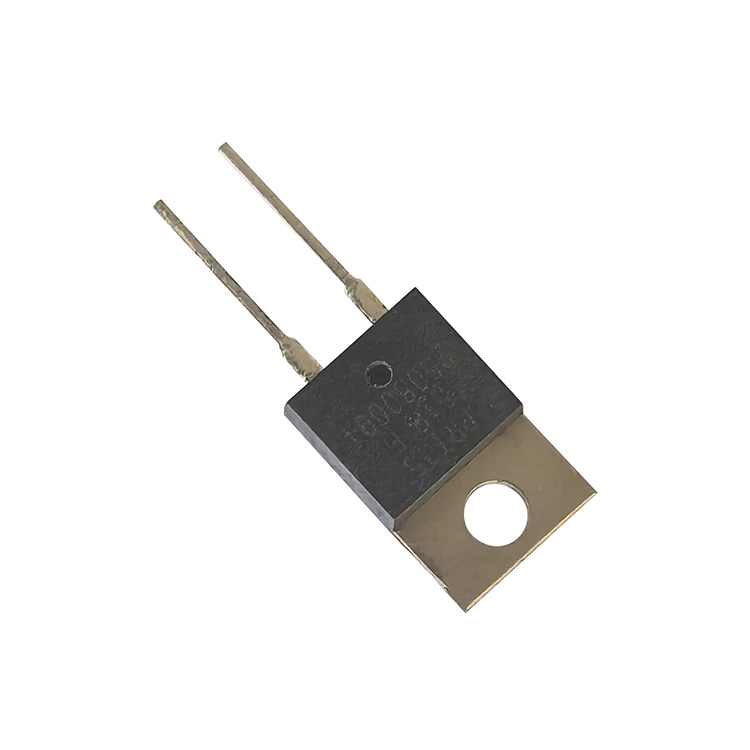

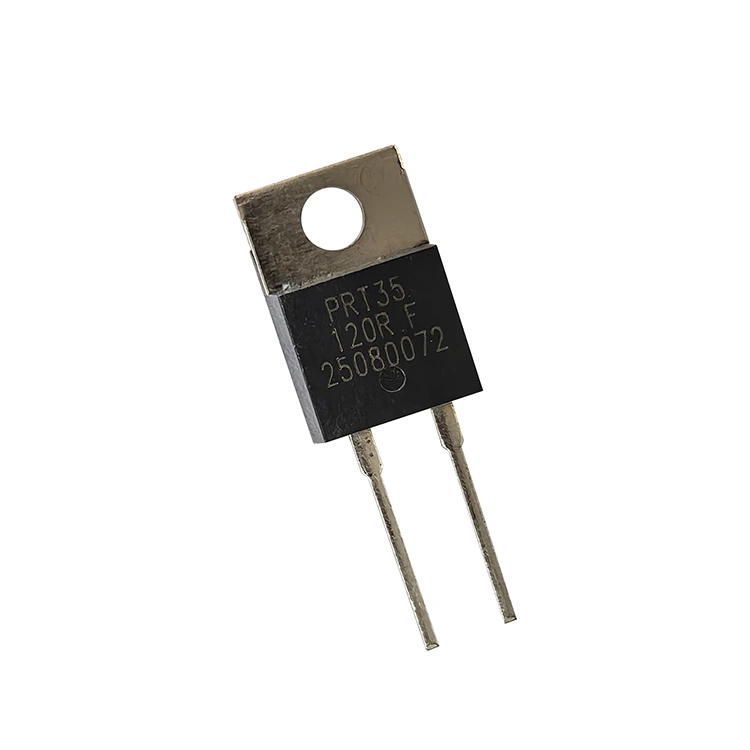

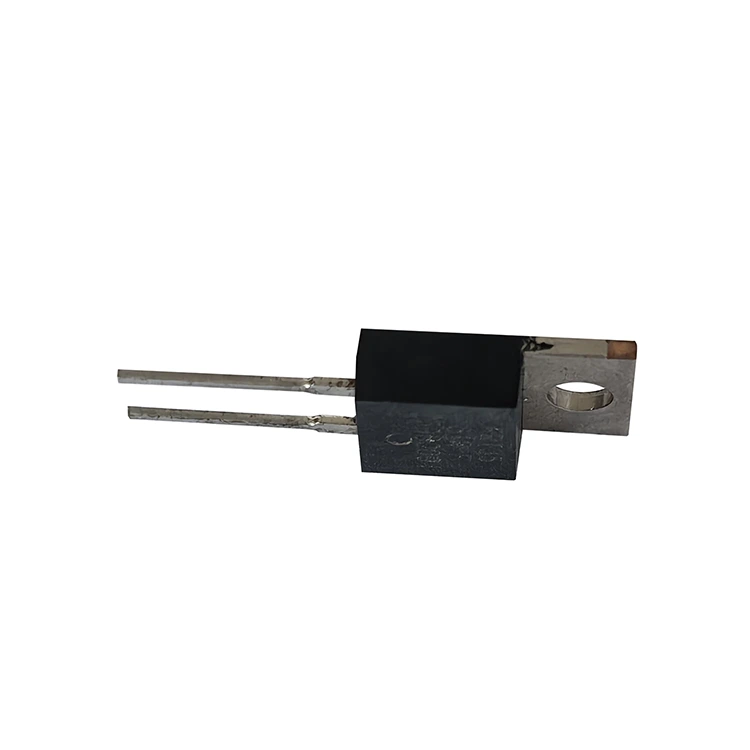

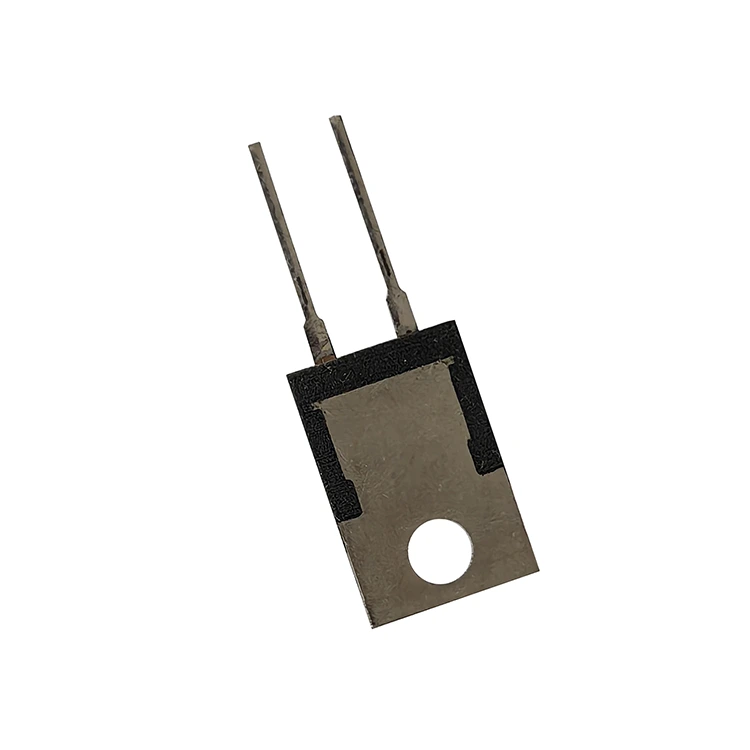

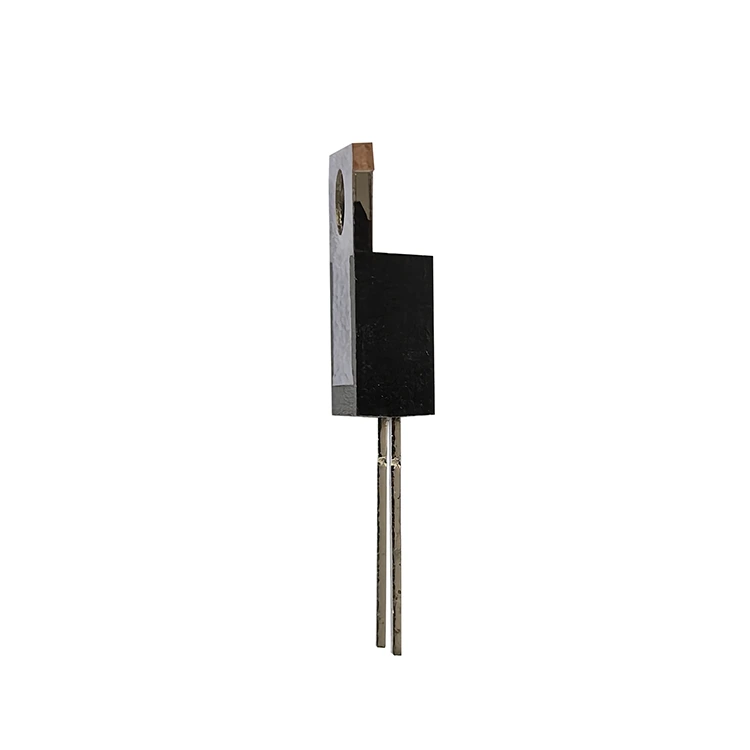

TO220 tjockfilmseffektmotstånd

TO220 Thick Film Power Resistor från RST Electric överbryggar klyftan mellan traditionella genomgående kraftmotstånd och avancerade ytmonterade enheter, och erbjuder den termiska prestandan hos en kylflänsmonterbar komponent i ett välbekant TO220-fotavtryck. Detta värmesänkemonteringsmotstånd är designat för applikationer där kortutrymmet är högst men kraftförlustkraven överstiger vad SMD-komponenter kan hantera. TO220-paketet möjliggör installation med en skruv direkt på ett chassi eller kylfläns, med användning av termiska gränssnittsmaterial för att effektivt överföra värme från det resistiva elementet.

Intern struktur

Den interna konstruktionen av denna Power Thick Film Resistor består av ett högstabilt resistivt skikt avsatt på ett aluminiumoxidsubstrat, som sedan är trådbundet till ledningsramen och inkapslat i en gjuten plastförpackning. Denna konstruktion ger utmärkta isoleringsegenskaper, tål spänningar upp till 1800VAC och bibehåller isolationsmotstånd större än 10GΩ. Den icke-induktiva karaktären hos tjockfilmsteknologi säkerställer minimal parasitisk induktans, vilket gör PRT-serien lämplig för högfrekventa omkopplingskretsar där trådlindade motstånd skulle introducera oacceptabel fasförskjutning.

Effektvärde

PRT-serien finns i två effektklasser:

● PRT35 – 35W vid 25°C höljestemperatur (2,5W utan kylfläns)

● PRT50 – 50W vid 25°C höljestemperatur (3W utan kylfläns)

Resistansvärden sträcker sig från 0,1Ω till 1MΩ, med TCR-alternativ som sträcker sig från ±50 ppm/°C (för precisionsvärden över 10Ω) till ±300 ppm/°C (för områden med låg ohm eller hög resistans). Standardtoleranser inkluderar ±0,5 %, ±1 %, ±5 % och ±10 %, vilket rymmer både instrumentering med hög noggrannhet och krafttillämpningar för allmänna ändamål. Som en pålitlig tillverkare av To220 tjockfilmskraftmotstånd i Kina, kombinerar RST Electric över 10 års expertis inom tjockfilmsteknik med precisionstillverkning för att leverera komponenter som ger pålitlig, stabil prestanda i krävande elektroniska kraftkretsar.

Teknisk specifikation

TCR av Resistance Range

Elektrisk prestanda

● Blytrådsmaterial: Förtennad koppar

● Max vridmoment: 0,9Nm

● Effektgränsen beror på förpackningens yttemperatur.

● Temperaturmätning krävs för att mäta mitten av kylflänsplattan.

● Värmeavledande kräm måste appliceras korrekt

Vilka är de viktigaste fördelarna med To220 Thick Film Power Resistor?

1.TO220 Standardpaket – Branschstandard med enkelskruvsmontering förenklar mekanisk integrering och termisk hantering.

2.Hög effekttäthet – 35W (PRT35) eller 50W (PRT50) vid 25°C höljestemperatur, vilket möjliggör kompakta effektstegsdesigner.

3.Brett motståndsområde – Från 0,1Ω till 1MΩ i en enda serie, som täcker applikationer från strömavkänning till högimpedansspänningsdelning.

4.Utmärkt isolering – tål 1800VAC dielektrisk styrka med isolationsresistans >10GΩ, vilket säkerställer säkerhet i högspänningskretsar.

5. Icke-induktiv konstruktion – Tjockfilmsteknologi minimerar parasitisk induktans, idealisk för högfrekvensomkopplingsapplikationer.

6. Precisionstoleranser – Finns i ±0,5%, ±1%, ±5% och ±10% för att möta både högnoggrannhet och allmänna krav.

7. Alternativ för låg TCR – Så lågt som ±50 ppm/°C för precisionsvärden >10Ω, vilket säkerställer stabil prestanda över temperaturvariationer.

8. Enkel montering – Enkel M3 skruvmontering med 0,9 Nm maximalt vridmoment; ledningarna är förtennade för pålitliga lödanslutningar.

9.Mångsidiga applikationer – Lämplig för att byta strömförsörjning, snubberkretsar, effektförstärkare, spänningsreglering och pulsbelastning.

10. Robust konstruktion – Gjuten plastfodral skyddar det resistiva elementet från mekanisk påfrestning och miljöföroreningar.

Produktapplikationer

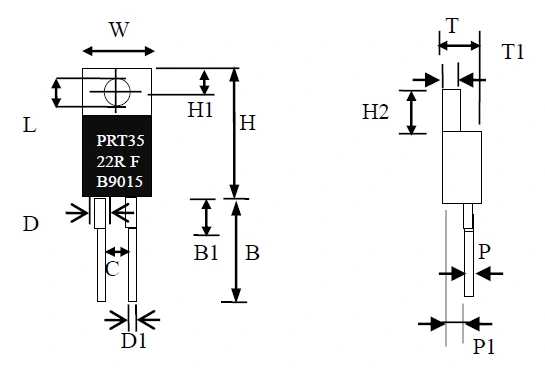

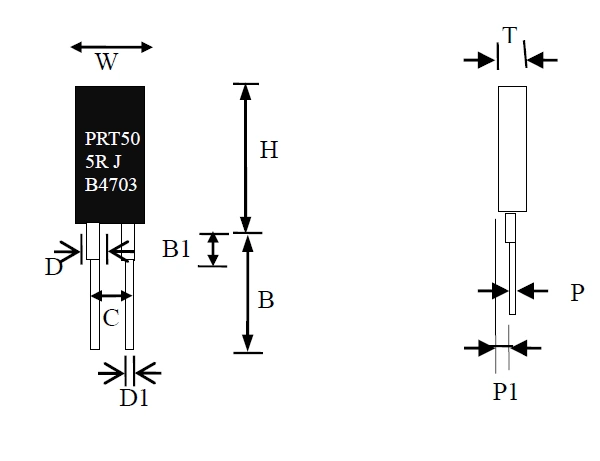

Ritning och mått

Förpacknings- och transportinstruktioner

Vårt företag kontrollerar strikt varje transportsteg för att säkerställa att To220 Thick Film Power Resistor kommer fram säkert.

För bulktransporter används antistatiska rör eller pallar för förpackning. Varje motstånd är självständigt förseglad i en antistatisk påse, åtföljd av skumdämpning, vilket effektivt förhindrar stiftböjning och komponentskador; extra skum fästs vid stiftänden för att undvika stötar under transport. Skräddarsydda förpackningstjänster tillhandahålls också, vilket möjliggör justeringar av förpackningsspecifikationer enligt inköpskrav.

Innan varje motstånd lämnar fabriken genomgår den 100 % elektrisk testning. Endast de som klarar testet paketeras. Frakten inkluderar en packlista, inspektionsrapport och annat komplett material. Fraktmetoden är flexibel. Små partiordrar transporteras med internationella budtjänster såsom DHL eller FedEx, medelstora partiordrar med flygfrakt och stora partiorder med sjöfrakt, vilket balanserar effektivitet och kostnad. Förvaring bör ske i en väl ventilerad och torr miljö, borta från frätande ämnen, för att undvika att produktens prestanda påverkas.

Factory Direct Supply Advantage

Som en tillverkare som specialiserat sig på forskning och produktion av To220 tjockfilmskraftmotstånd, har vi över 10 års branscherfarenhet, och uppnår självkontroll i hela processen från val av legeringar, tjockfilmsavsättning till produktinspektion, utan några mellanliggande steg. Fabriksmodellen för direktförsörjning eliminerar premien som tas ut av mellanhänder, vilket gör det möjligt för köpare att få produkter av hög kvalitet till förmånligare priser. Samtidigt kan vi tillhandahålla skräddarsydd produktion enligt krav, exakt matchande de faktiska användningsscenarierna för resistansvärde, effekt och stiftspecifikationer.

Vi har ett komplett produktionssystem och har erhållit ISO 9001 kvalitetscertifiering. Varje produkt genomgår stränga tester och uppfyller standarder för fordons- och industrianvändning. Vi har också ett professionellt ingenjörsteam som kan tillhandahålla teknisk support och lösningsoptimering, vilket hjälper köpare att effektivt slutföra produktintegration.

FAQ

1.Fråga: Hur effektivt är förpackningsskyddet?

Svar: Vi använder antistatiska förpackningar och skumdämpning. För bulktransporter använder vi speciella kartonger. Det finns ytterligare fästen vid stiften, som effektivt kan förhindra stötar och skador under transport. Samtidigt tillhandahålls en kontrollrapport med varorna för att säkerställa produkternas integritet.

2. Fråga: Vilka scenarier kan To220 Thick Film Power Resistor appliceras på?

Svar: Den är främst lämplig för scenarier som strömförsörjning, industriell styrning och bilelektronik. Den stöder fulldimensionell anpassning, inklusive effekt, resistansvärde, stiftspecifikationer, terminaltyp etc. Den kan justeras efter faktiska behov för att möta olika användningsscenarier.

3. Fråga: Är produktkvaliteten garanterad?

Svar: Produkten har genomgått stränga tester och uppfyller tillförlitlighetsstandarderna på fordonsnivå. Den kommer med 12 månaders garanti. Det erbjuder också fjärrfeldiagnostik och reservdelspåfyllning. En komplett testrapport och kvalifikationsdokument medföljer produkten, vilket säkerställer ett bekymmersfritt köp under hela processen.

4. Fråga: Hur lång är leveranscykeln?

Svar: Vi erbjuder direkt leverans från fabriken, vilket möjliggör flexibel anpassning av produktionscykeln. För standardmodeller är leveranstiden 10-15 arbetsdagar. För skräddarsydda modeller är det 15-25 arbetsdagar. Leveranstiden kan anpassas efter inköpskraven och teknisk support tillhandahålls också.
