Icke-linjär belastningsbank

RCD-belastningsbank: Icke-linjär belastningssimulering i verkliga världen

Den icke-linjära RCD-belastningsbanken från RST Electric representerar ett paradigmskifte från traditionella resistiva belastningstester. Designad för ingenjörer och forskare som behöver simulera verkliga elektriska belastningar – komplett med reaktiva effektkomponenter och varierande effektfaktorer – denna icke-linjära belastningsbank integrerar tre distinkta belastningstyper: Resistiv (R) för ren aktiv effektsimulering, kapacitiv (C) för ledande effektfaktorförhållanden och induktiv (L) effektfaktorscenario. Genom att kombinera dessa element kan RCD-belastningsbanken exakt replikera de elektriska egenskaperna hos motorer, nätaggregat, UPS-system och nätanslutna växelriktare, vilket möjliggör omfattande prestandavalidering under realistiska driftsförhållanden.

Högprecisionsladdning och flexibel effektfaktorkontroll

Belastningsstegsupplösningen är en branschledande 0,1kW för resistivt läge och 0,1kVA för RCD-läge, vilket möjliggör exakt finjustering av testparametrar. Laddningsnoggrannheten bibehålls på ±3 %, vilket säkerställer repeterbara och tillförlitliga testresultat. Enheten stöder två distinkta driftlägen: R Load Mode (rent resistivt) och RCD Load Mode (kombinerat resistivt, kapacitivt och induktivt), valt via det intuitiva pekskärmsgränssnittet. Effektfaktorn kan justeras kontinuerligt över intervallet 0,65 till 1,0 (släpande eller ledande), vilket ger full flexibilitet för testning av standardöverensstämmelse.

Dubbellägeskontroll och fjärrkommunikation för smarta tester

Styrningen är dual-mode: lokal drift via en högupplöst 7-tums pekskärm visar realtidsspänning, ström, effekt, frekvens och effektfaktor, tillsammans med live trendkurvor för varje parameter. Dataloggning och export är inbyggt, vilket gör att ingenjörer kan fånga testresultat för analys. För automatiserade testsekvenser stöder lastbanken RS485/Modbus-RTU fjärrkommunikation, vilket möjliggör integration med PC-baserad programvara för fjärrladdning, datainsamling och rapportgenerering. Som en pålitlig tillverkare av icke-linjär lastbank i Kina, kombinerar RST Electric över 10 års expertis inom krafttestning med precisionsteknik för att leverera lösningar som påskyndar produktutvecklingen och säkerställer överensstämmelse med internationella standarder.

Teknisk specifikation

Produktegenskaper för icke-linjär belastningsbank

1.RCD Icke-linjär belastningssimulering – Integrerar resistiva, kapacitiva och induktiva element för att exakt emulera verkliga belastningar med justerbar effektfaktor från 0,65 till 1,0 (släpande eller ledande).

2. Trefasig oberoende styrning – Varje fas kan laddas separat, vilket möjliggör obalanserad belastningstestning för trefasväxelriktare, UPS-system och strömförsörjning.

3. Ultrafin belastningsupplösning – 0,1 kW (resistiv) och 0,1 kVA (RCD) stegsteg tillåter exakt simulering av verkliga belastningsvariationer.

4. Dubbla driftlägen – Växlingsbar mellan rent resistivt (R) läge och kombinerat RCD-läge för att stödja olika testkrav.

5.Högprecisionsmätning – Klass 0,5 multifunktionsinstrument med ±3 % belastningsnoggrannhet säkerställer tillförlitliga, repeterbara testresultat.

6. Intuitivt pekskärmsgränssnitt – 7-tums HMI med parametervisning i realtid, trendkurvor, dataloggning och exportmöjligheter – ingen dator krävs för grundläggande testning.

7.Remote Automation Ready – RS485/Modbus-RTU-kommunikation möjliggör integration med PC-programvara för automatiserade testsekvenser och datainsamling.

8. Tyst, labbvänlig drift – Forcerad luftkylning med fläktar med variabel hastighet upprätthåller ≤65 dB ljudnivå, lämplig för laboratorie- och kontorsmiljöer.

9.Kompakt & mobil design

10. Omfattande säkerhet – Övertemperatur-, överspännings-, överströms- och nödstoppsskydd garanterar säker drift under obevakad testning.

Produktapplikationer

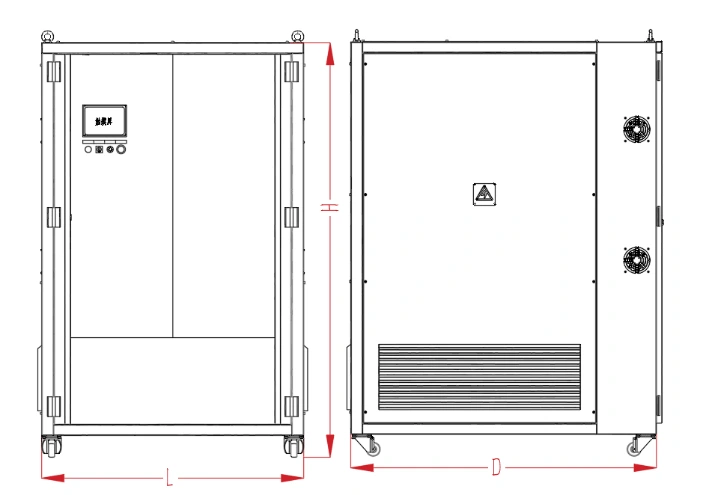

Ritning och mått

Paket och frakt

RST Electric säkerställer säker leverans av varje icke-linjär RCD-belastningsbank:

● Kraftig låda: Enheten är monterad på en förstärkt träskiva med skumstoppning och innesluten i en skräddarsydd plywoodlåda för internationell frakt.

● Vibrationsskydd: Kritiska komponenter är säkrade med ytterligare stöd för att förhindra skador under transport.

● Dokumentation: Packlistor, fabrikstestrapporter och bruksanvisningar ingår.

● Fraktalternativ: FCL sjöfrakt, flygfrakt eller dörr-till-dörr express tillgängliga.

Alla enheter genomgår fabriksacceptanstestning (FAT) inklusive full-load burn-in, kalibreringsverifiering och validering av kommunikationsprotokoll före leverans.

Varför välja RST Electric?

Direkt leverans från fabriken är garanterad

RST Electric är en formellt certifierad tillverkare i Kina. Det har varit dedikerat till forskning och produktion av icke-linjära lastbanker i över 10 år och är en erfaren tillverkare som specialiserat sig på RCD-lastboxprodukter. Från design och montering av resistorer, kondensatorer och induktorer till den slutliga produktinspektionen kontrolleras hela processen oberoende utan någon outsourcing. Detta säkerställer en stabil och enhetlig kvalitet på varje enhet från första början. Fabriksmodellen för direktförsörjning eliminerar all mellanhandsmärkning, vilket gör priset transparent och spårbart. Detta gör det möjligt för köpare att köpa högkvalitativa icke-linjära lastlådor som uppfyller internationella standarder till en mer rimlig kostnad, vilket avsevärt förbättrar upphandlingseffektiviteten och kostnadseffektiviteten.

Strikt kvalitetskontroll

Vi har en ISO 9001-certifierad produktionsbas utrustad med dedikerade produktionslinjer. Innan varje utrustning lämnar fabriken genomgår den 100 % fulllaståldring, effektfaktorverifiering, kommunikationsprotokollkalibrering och andra rigorösa tester för att säkerställa att inga undermåliga produkter kommer ut på marknaden. Vårt professionella ingenjörsteam är specialiserat på kraftelektroniktestning och överensstämmelsestandarder, och kan exakt kontrollera varje detalj i produkten för att säkerställa att utrustningen fungerar stabilt i olika testscenarier och möter behoven för flera applikationer som forskning och utveckling, produktion och testning.

Erfarenhet av globalt samarbete

Med solid produktkvalitet och professionella tjänster har vi blivit en pålitlig leverantör för globala FoU-laboratorier, kraftelektroniktillverkare och testinstitutioner för förnybar energi. Våra produkter exporteras till över 40 länder och regioner inklusive Tyskland, USA och Japan. Vi har området för icke-linjär lastsimulering och är bekanta med teststandarder och inköpskrav från olika industrier och regioner. Vi kan matcha olika scenarier exakt och tillhandahålla mer anpassningsbara produktlösningar för globala köpare.

Fulldimensionell anpassning

Vi kan erbjuda heltäckande kundanpassningstjänster. Effektområdet täcker 30kVA till 300VA+, och spänningen stödjer standardspecifikationer som 380V och 400V samt anpassade krav. Belastningstypen kan väljas som rent motstånd, RCD-blandning eller anpassat RLC-förhållande. Stegnoggrannheten, kontrollmetoden och kommunikationsgränssnittet kan alla justeras efter behov. Detta uppfyller perfekt de exklusiva testkraven från olika köpare och kan tas i bruk utan ytterligare anpassning.

Garanterad service efter försäljning

Vi erbjuder flexibla leveranstider. Standardmodeller levereras inom 20-25 dagar och skräddarsydda modeller inom 30-45 dagar. Vi kan flexibelt anpassa oss till inköparnas produktions- och testplaner. Varorna kommer med kompletta testrapporter, kalibreringscertifikat, användarmanualer och annat material. Alla produkter har 12 månaders garanti. Under garantiperioden tillhandahåller vi fjärrfeldiagnostik, reservdelsleveranstjänster samt teknisk support som testprocessformulering och felsökning på plats. Vi är fullt engagerade i att skydda köparna under hela processen.
