Resistor av aluminiumhus

RXLG Series Aluminium Housed Wirewound Braking Resistor är ett högpresterande industriellt dynamiskt bromsmotstånd konstruerat och tillverkat av RST Electric, en professionell motståndsleverantör med över 10 års dedikerad FoU- och produktionserfarenhet.Aluminium Housing Resistor är speciellt utvecklad för att lösa de vanliga defekterna i traditionella öppna keramiska motstånd, t.ex. svagt vibrationsmotstånd och kort livslängd under kontinuerliga dynamiska bromsförhållanden.

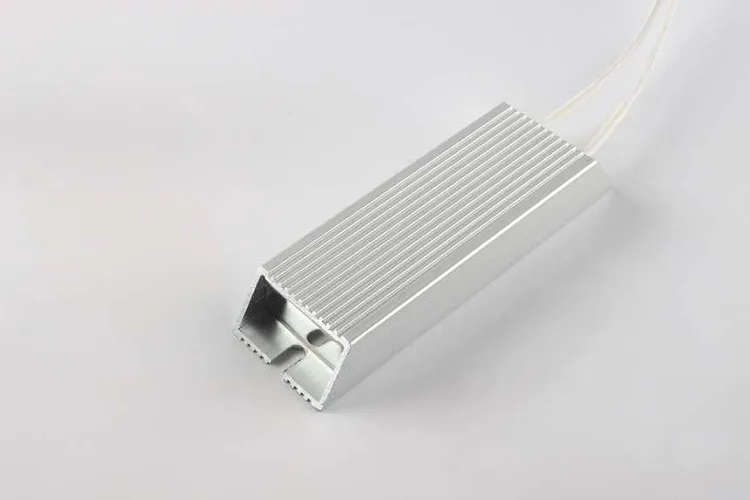

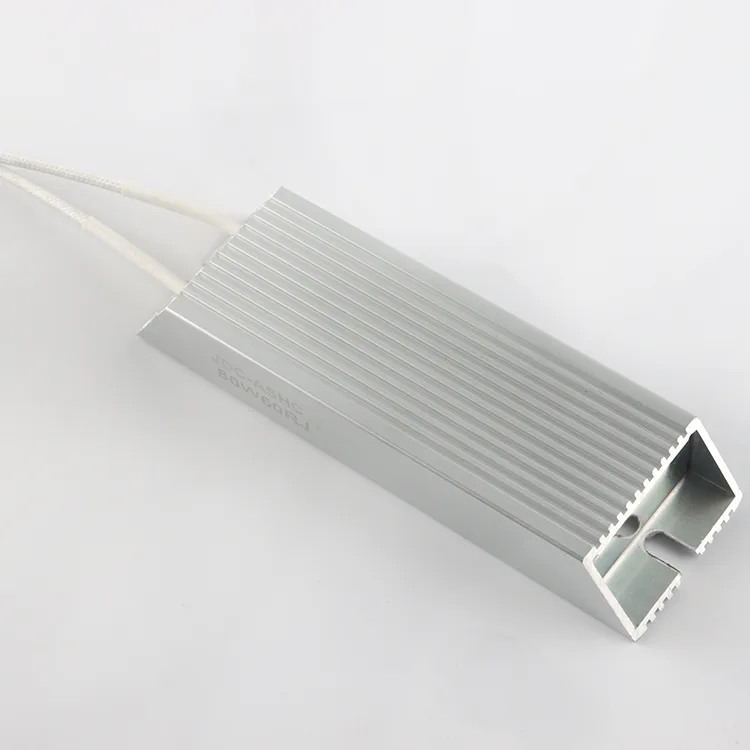

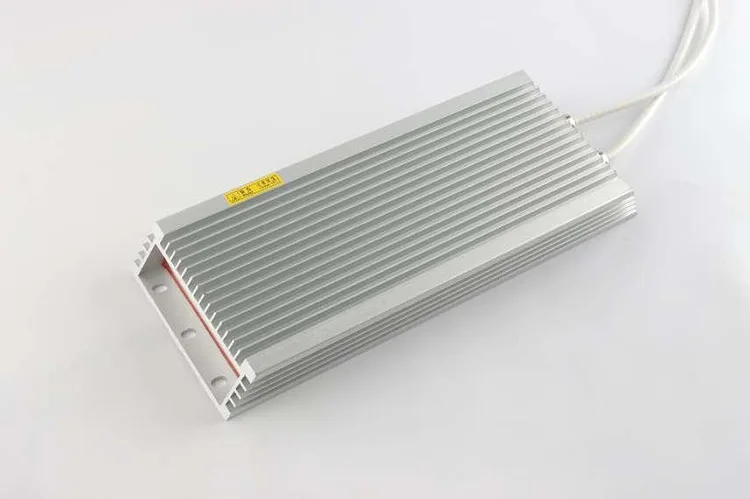

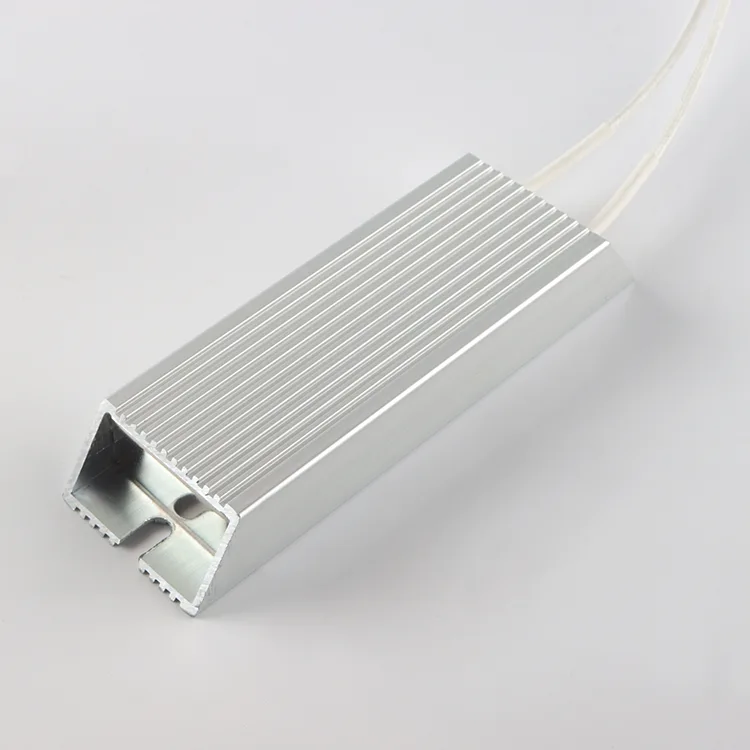

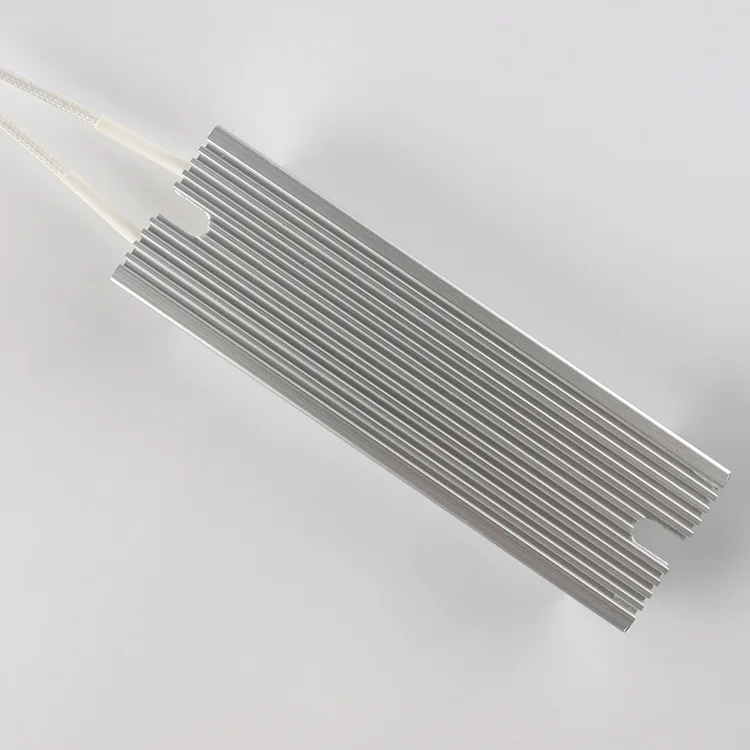

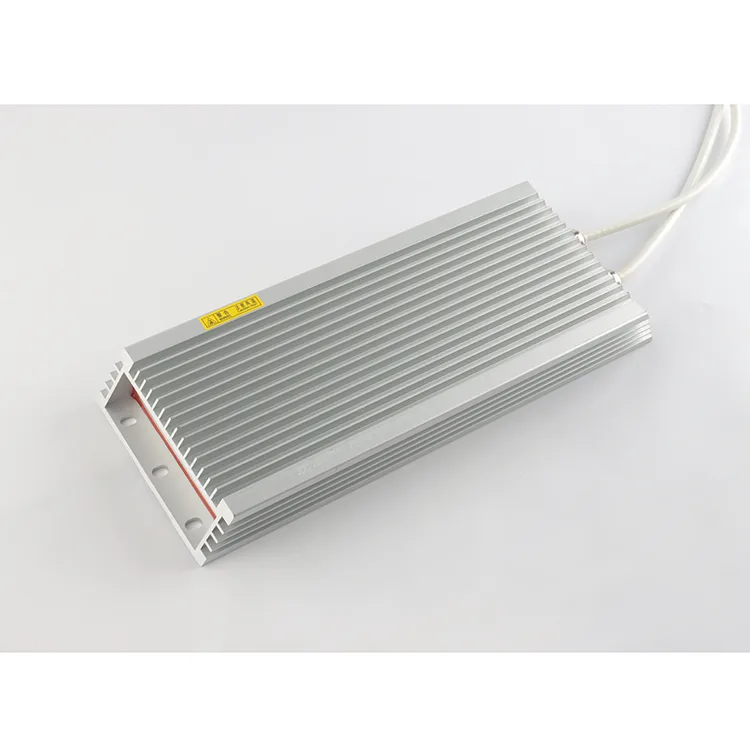

RXLG-bromsmotståndet har en kompakt struktur, utmärkt värmeavledningsprestanda och stark anti-chock-förmåga, med ett integrerat skal av strängsprutad aluminiumlegering som en allt-i-ett-kylfläns och en högtemperaturkeramisk kärna insvept med högstabil legeringsmotståndstråd.

Dess effektområde täcker 60W till 2000W, med resistansvärden från 0,1Ω till 10KΩ. Den stöder två motståndstoleranser (±1% / ±5%) och flera alternativ för temperaturkoefficienter. Tre inträngningsskyddsklasser (standard IP20, tillval IP54 & IP65) finns tillgängliga för att anpassas till olika arbetsmiljöer.

Alla produkter överensstämmer med CE- och RoHS-internationella certifieringsstandarder. Allmänt matchade med frekvensomriktare (VFD), servomotorer, hissar, kranar, UPS-strömförsörjning, svetsutrustning och kraftgenereringssystem för förnybar energi, är RXLG-seriens motstånd idealiska för dynamisk bromsning, regenerativ energiavledning och belastningstestning. Vi stöder fullständig OEM- och ODM-anpassning av kraft, motstånd, terminaltyp och installationsdimensioner, och betjänar globala leverantörer av automationsutrustning och systemintegratörer.

Tekniska specifikationer

Standardmått och vikt

Unik strukturell design & kärnkonkurrensfördelar

Strukturella designhöjdpunkter

Räfsat extruderat aluminiumhus, Jämfört med platta aluminiumhöljen, utökar den räfflade designen värmeväxlingsområdet med 42 %. Den realiserar passiv naturlig värmeavledning utan extra kylfläktar, vilket effektivt reducerar interna hot spots och undviker lokal överhettning under långvarig kontinuerlig drift.

1. Keramisk kärnlindningsstruktur. Den oorganiska högtemperaturkeramiska kärnan fixerar legeringsmotståndstråden. Även under långvarig utrustningsvibration kommer motståndstråden inte att förskjutas eller lossna, vilket håller motståndsavvikelsen inom standardtoleransintervallet och säkerställer stabil elektrisk prestanda.

2. Förstansad monteringsbas. Förbeställda standardmonteringshål på bottenskalet möjliggör snabb installation på utrustningsskåp. Närkontaktinstallation förbättrar värmeledningseffektiviteten med mer än 30 %, vilket maximerar värmeavledningsfördelen hos aluminiumskalet.

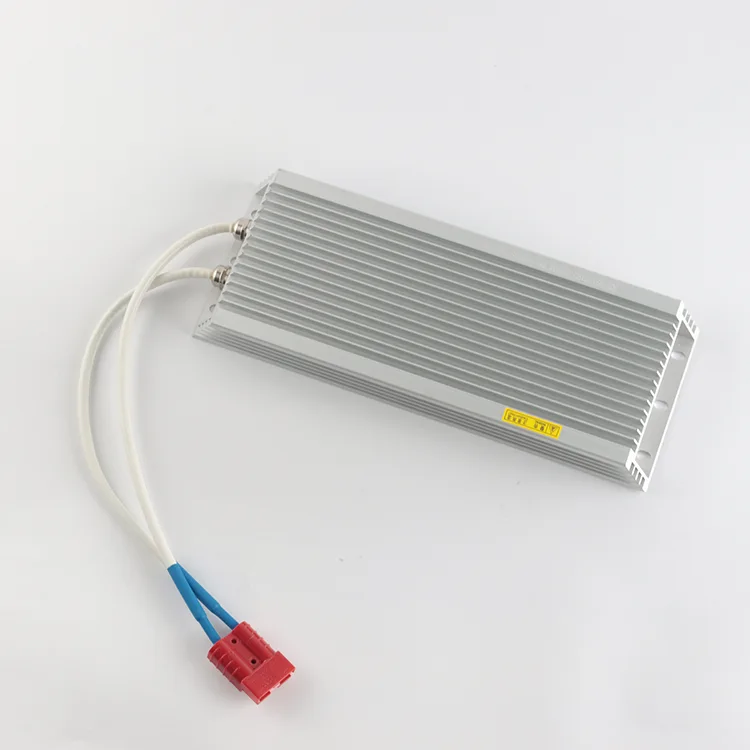

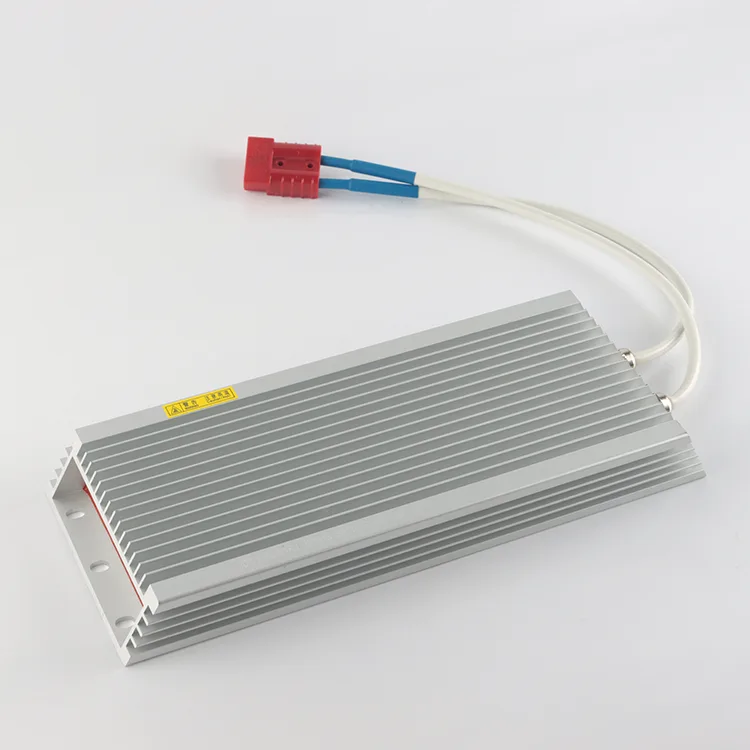

3. Flera valfria terminaler. Tre terminaltyper (skruvterminal, flygande ledning, anpassad kontakt) tillhandahålls för att matcha ledningsvanorna hos olika automationsintegratörer och utrustningstillverkare, vilket förbättrar ledningseffektiviteten på plats.

Huvudsakliga produktfördelar

1. Utmärkt värmeavledning och hög effekttäthet

2. Stark mekanisk och miljömässig motståndskraft

3. Enkel och flexibel installation

4. Tillförlitlig elsäkerhet.

5. Fullständig specifikationstäckning

6. Lång livslängd

7. Flexibel anpassning

Diversifierade tillämpningsscenarier och arbetsprinciper

Aluminiumhusmotstånd används ofta inom industriell automation, kraftelektronik, lyftmaskiner, ny energi och andra områden. Kärnfunktionen är dynamisk bromsning och regenerativ energiavledning.

1. Variable Frequency Drives (VFD)

2. Strömförsörjning & UPS

3. Motorstyrning och automation

4. Svetsutrustning

5. Kranar & Hissar

Installationsspecifikationer & Dagligt underhållsguide

Nivånivåer för periodiskt underhåll

1. Daglig punktkontroll, kontrollera om skalet är missfärgat och om terminalerna luktar onormalt när utrustningen startar. Sluta använda omedelbart om motståndet överhettas onormalt.

2. Månatligt rutinunderhåll, rengör damm och oljesmuts i värmeavledningsspåren av aluminium. Dammackumulering är den främsta orsaken till att motståndet överhettas.

3. Kvartalsvis djupunderhåll, klipp av strömförsörjningen, dra åt terminalskruvarna och använd en multimeter för att testa det faktiska motståndsvärdet. Byt ut motståndet i tid om motståndet överskrider toleransområdet.

4. Långtidsunderhåll av tomgångslagring, Förvara produkter i ett torrt och ventilerat lager. Slå på och kör i 30 minuter var tredje månad för att avlägsna intern fukt och förhindra försämring av isoleringsprestanda.

Verkliga projektfall med kvantifierade data

Vi väljer ut fyra typiska globala kundfall med verkliga smärtpunkter, lösningar och mätbara förbättringsdata för att visa produktprestanda under faktiska arbetsförhållanden.

Fall 1: European Elevator OEM Factory (Spanien)

● Kundens smärtpunkt: De ursprungliga rörformiga bromsmotstånden överhettades ofta och krävde underhåll 3~5 gånger per månad, vilket resulterade i höga kostnader för eftermarknadsservice.

● Antagen lösning: Ersatt med RXLG 1000W IP20 bromsmotstånd i aluminium.

● Driftdata: Motstånden har körts kontinuerligt i 27 månader utan överhettningsfel. Månatliga underhållskostnader minskas med 83 % och skåputrymme sparas med nästan 35 %.

Fall 2: Sydostasien krantillverkare (Vietnam)

● Kundens smärtpunkt: Verkstaden ligger i ett kustområde med hög luftfuktighet och kraftiga vibrationer. Vanliga motstånd drabbas ofta av kortslutningsfel under regnperioder varje år.

● Antagen lösning: Anpassade RXLG 1500W IP54 tätade bromsmotstånd.

● Driftdata: Efter 22 månaders kontinuerlig drift i den fuktiga verkstaden inträffade inget vatteninflöde eller kortslutningsskada. Avbrottstid för utrustning orsakad av motståndsfel reduceras från 12 dagar per år till mindre än 2 dagar per år.

Fall 3: Off-grid Solar System Integrator (Australien)

● Kundens smärtpunkt: Traditionella belastningsmotstånd kan inte anpassa sig till stora temperaturskillnader utomhus, åldras snabbt och förlorar dumpningsfunktionen, vilket leder till överladdning av batteriet.

● Antagen lösning: Anpassad RXLG 500W IP65 helt vattentät resistor som solenergiredundant effektdumpningsbelastning.

● Driftdata: Stabil utomhusdrift i 19 månader. Antalet batteriöverladdningsfel minskar med 90 %.

Fall 4: Inhemsk CNC-automationsanläggning

● Kundens smärtpunkt: Frekventa nödstopp av servomotorer leder till snabb åldring av vanliga motstånd, som måste bytas ut var 3:e till 6:e månad.

● Antagen lösning: Tillämpade RXLG 200W bromsmotstånd i aluminium.

● Driftdata: Motstånden utsätter sig för tusentals bromsningar varje dag, och livslängden för en enda uppsättning förlängs till mer än 2 år.

Förpackning och global leverans

Professionellt förpackningsskydd

1. Varje enstaka aluminiumhusmotstånd är inlindad med anti-repor PE-film och förpackad i en oberoende liten kartong för att förhindra repor på aluminiumskalet.

2. Alla anslutningsstift och ledningar är täckta med isolerande gummikåpor för att undvika ledningsdeformation och kortslutning under långa transporter.

3. För bulkbeställningar läggs skumpartitioner inuti den yttre kartongen för att buffra kollision och vibrationer.

4. Fullständiga dokument inklusive fabriksinspektionsrapport, CE- och RoHS-certifikat och packlista bifogas varje parti av varor.

Globala fraktlösningar

1. Små prov- och provbeställningar: DHL, FedEx, UPS internationell express, leverans inom 3~7 arbetsdagar.

2. Mediumbatchorder: Flygfrakt, balans mellan tid och kostnad.

3. Stora bulkorder: Havsfrakt, den mest kostnadseffektiva lösningen för massupphandling.

Inspektion före leverans

Alla motstånd i RXLG-serien klarar 100 % fullständig fabriksinspektion före leverans, inklusive motståndstest, högspänningsmotståndstest och värmeavbildningsdetektering, för att säkerställa kvalificerade produkter.

Vanliga frågor

F1: Kan standard IP20-motståndet användas i öppna utomhusmiljöer?

S: Nej. IP20-klass förhindrar endast stora fasta skräp och har ingen vattentät och fuktsäker förmåga. För utomhusmiljöer, fuktiga eller stänkbenägna miljöer, välj anpassade IP54 eller IP65 tätade motstånd för att undvika inre kortslutning orsakad av vattenånga.

F2: Vad gör att motståndet överhettas snabbt efter kortvarig drift?

S: Det finns fyra huvudorsaker:

① Det omgivande utrymmet är blockerat, vilket resulterar i dålig värmeavledning;

② Damm samlas och täpper till värmeavledningsspåren i aluminium;

③ Den faktiska momentana bromseffekten överstiger motståndets märkeffekt;

④  Lösa terminaler orsakar för stort kontaktmotstånd.

F3: Kan motstånd anslutas i serie eller parallellt för att kombinera effekt och motstånd?

A: Ja. Serie- och parallellkoppling stöds. Vårt professionella tekniska team kan tillhandahålla riktade serieparallella ledningslösningar enligt dina nödvändiga kraft- och motståndsparametrar för att realisera kombinerad högeffektbelastning.

F4: Vad är din garantipolicy?

S: Vi tillhandahåller 12 månaders global garanti under korrekt installation och normala driftsförhållanden. Samtidigt erbjuder vi livslång gratis teknisk vägledning för parameterval, installation och feleliminering.

F5: Stöder du anpassade parametrar och utseenden?

A: Definitivt. Vi kan anpassa märkeffekt, resistansvärde, tolerans, IP-klass, terminaltyp, monteringsstorlek och skalfärg enligt ritningar eller krav. OEM- och ODM-tjänster är fullt tillgängliga.

F6: Vilket är driftstemperaturområdet för detta motstånd?

S: Den normala omgivningstemperaturen varierar från -55 ℃ till +200 ℃, anpassad till högtemperaturverkstäder och lågtemperaturmiljöer utomhus i olika regioner.
