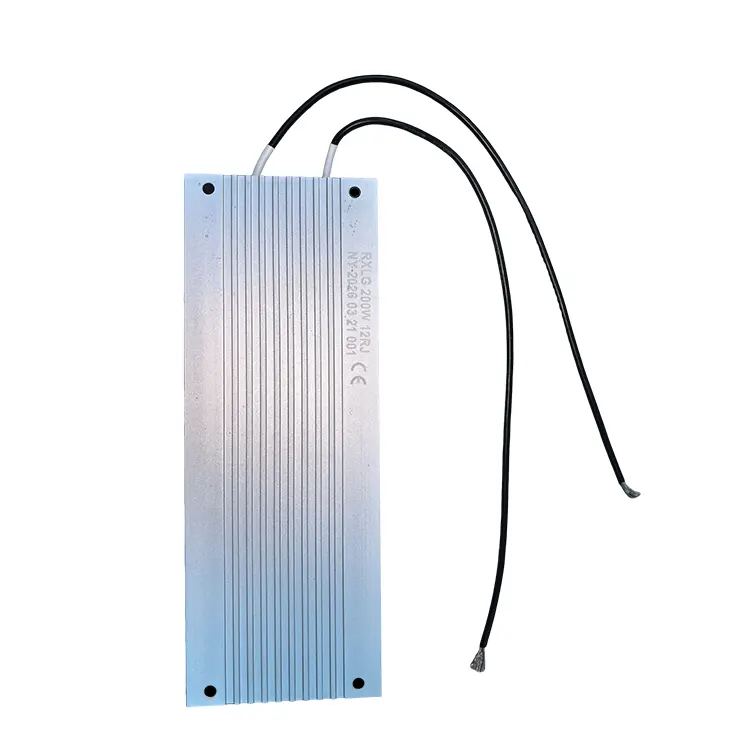

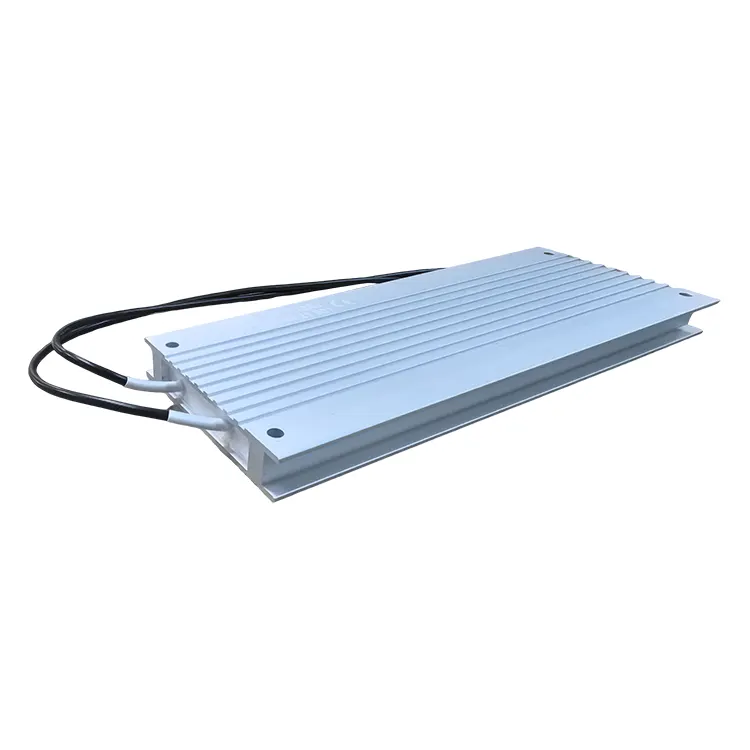

Metallklädd motstånd

Metal Clad Resistor från RST Electric representerar en avancerad lösning för applikationer som kräver hög pulskapacitet i ett kompakt lågprofilpaket. Till skillnad från konventionella kraftmotstånd har detta lågprofilmotstånd ett specialiserat trådlindat element inkapslat i ett robust metallklädd hölje, designat speciellt för kylflänsmontering för att uppnå förbättrad effektförlust. När den monteras på en lämplig kylfläns fördubblas effekten – till exempel levererar RXLT150 150 W utan kylfläns och 300 W med kylfläns, vilket ger exceptionell designflexibilitet för ingenjörer som balanserar utrymme och termiska krav.

Konstruktionen betonar tillförlitlighet under extrema förhållanden: varje enhet tål pulsöverbelastningar på 10 gånger märkeffekt i 5 sekunder, vilket gör den idealisk för att fånga regenerativ energi i bromskretsar och överleva transienta överspänningar i växelriktarapplikationer. Standard 600V-klassade kablar förenklar fältledningar och säkerställer säker drift i mellanspänningsindustrimiljöer. Formfaktorn med låg profil – med höjder som är avsevärt reducerade jämfört med traditionella rör- eller chassimonterade motstånd – möjliggör installation i grunda kapslingar, motoranslutningsboxar eller direkt anslutning till drivchassit.

Elektrisk prestanda valideras genom rigorösa tester: isolationsresistansen överstiger 10GΩ vid 500V, och dielektrisk hållfasthet verifieras vid 4000V AC, vilket säkerställer säker drift i högspänningssystem. Temperaturkoefficienten hålls inom ≤ ±150 ppm/°C, vilket garanterar stabila motståndsvärden över driftsområdet upp till +250°C yttemperatur. Som en pålitlig tillverkare av metallklädda motstånd i Kina, kombinerar RST Electric över 10 års expertis inom kraftmotståndsteknik med precisionstillverkning för att leverera komponenter som uppfyller de krävande kraven för modern kraftelektronik.

Teknisk specifikation

Produktegenskaper

1.Hög pulskapacitet – Tål pulsöverbelastningar på 10 × märkeffekt i 5 sekunder, perfekt för att fånga regenerativ energi i bromskretsar och överleva transienta överspänningar.

2. Lågprofildesign – Kompakt formfaktor möjliggör installation i grunda kapslingar, motoranslutningsboxar och utrymmesbegränsade drivsystem.

3. Flexibla effektklasser – Dubbla wattvärden (med/utan kylfläns) ger designflexibilitet; strömmen fördubblas när kylflänsen är korrekt monterad.

4.Högspänningskablar – Standard 600V-klassade kablar förenklar fältledningar och säkerställer säker drift i industritillämpningar med medelspänning.

5. Överlägsen isolering – Isolationsresistans ≥ 10GΩ @ 500V och dielektriskt motstånd på 4000V AC garanterar säker drift i högspänningssystem.

6.Låg TCR – Temperaturkoefficient ≤ ±150 ppm/°C säkerställer stabila resistansvärden över hela driftområdet upp till +250°C.

7.Optimerad för broms- och växelriktarappar – Speciellt utformad för dynamiska bromskretsar, växelriktar-/omvandlarskydd och motordrivningstillämpningar.

8. Robust metallklädd konstruktion – Aluminiumlegeringshus ger mekaniskt skydd och effektiv värmeöverföring till monteringsytan.

9.Brett motståndsområde – Från 2,2Ω till 1,1kΩ som täcker olika krav på strömavkänning och energiavledning.

Produktapplikationer

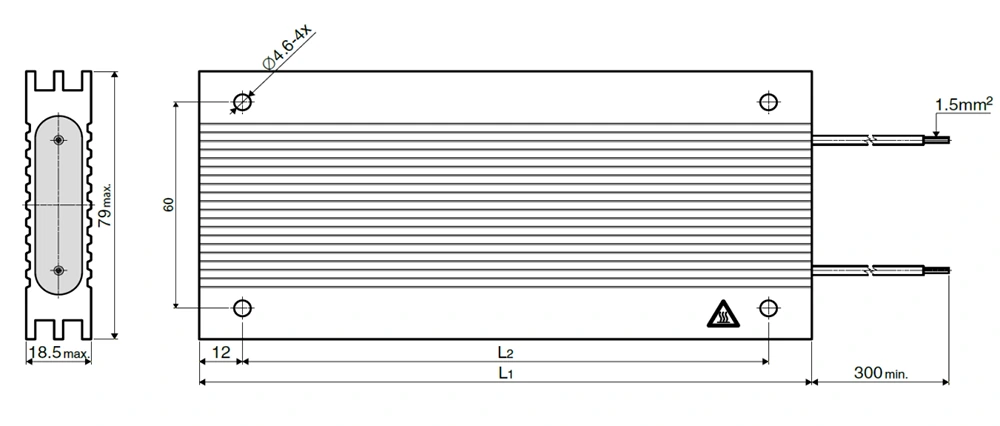

Ritning och mått

Typ   L1(±3) L2(±2)

RXLT150 80 56

RXLT200 110 86

RXLT300 163 139

RXLT400 216 192

RXLT500 270 246

RXLT600 300 276

Paket och frakt

Oberoende förpackning

RST Electric lägger stor vikt vid säkerheten vid produkttransport. Varje metallbeklädd motstånd förpackas separat. Den lindas först med antistatisk elektrisk bubbelfilm och placeras sedan i en oberoende förpackningslåda. Detta ger ett omfattande skydd för metallhöljet och kabelanslutningarna, vilket undviker skador orsakade av friktion och kollision under transport.

Olika förpackningsdesigner

Kablarna kommer att rullas ihop, sorteras och säkras med buntband för att förhindra skador under transporten; för bulkbeställningar används wellpapplådor för förpackning, med skumväggar inuti för att förhindra att motstånden kolliderar med varandra.

Flexibla frakttjänster

Varje parti varor åtföljs av en packlista och kontrollcertifikat, vilket underlättar kundernas kontroll av efterlevnad. Fraktmetoderna är flexibla, med DHL/FedEx/UPS express för små partier, flygfrakt för medelstora partier och sjöfrakt för stora partier, tillgodose olika behov.

Strikt testning

Alla produkter genomgår 100% elektriska tester innan de packas. Nyckeltesterna inkluderar resistansvärde, isolering och dielektrisk styrka. Först efter att ha uppfyllt prestandastandarderna kommer de att skickas, vilket säkerställer en stabil drift av produkterna.

Varför välja RST Electric?

När pulsförmåga och kompakt design spelar roll, levererar RST Electric.

Direkt fabrik, metallklädda specialister

● Vi är en certifierad tillverkare baserad i Kina, specialiserade på tillverkning av metallbeklädda motstånd i över 10 år.

● Fullständig intern kontroll över tillverkning av trådlindade element, tillverkning av metallhölje och slutmontering – vilket säkerställer jämn kvalitet.

● Fabriksdirekta priser på varje lågprofilmotstånd, med transparent kostnadsstruktur och inga mellanhänder.

Professionell tillverkning och kvalitetssäkring

● ISO 9001-certifierade anläggningar med dedikerade produktionslinjer för högpulsmotstånd.

● 100 % elektrisk testning (motstånd, isolering, dielektrisk) utförd på varje enhet.

● Validering av pulsöverbelastning säkerställer att varje motstånd uppfyller 10 × nominell effektkapacitet.

● Erfaret ingenjörsteam specialiserat på broms- och inverterapplikationer.

🌍 Global erfarenhet, pålitlig leverantör

● Beprövad leverantör till motordrivna tillverkare, tillverkare av växelriktare och systemintegratörer för förnybar energi över hela världen.

● Exportera meriter till över 40 länder, inklusive Tyskland, USA, Japan, Sydkorea och Italien.

● Djup domänexpertis i applikationer som kräver hög pulshantering och kompakt design.

Oändlig anpassning

● Effektklasser: 150W till 600W (högre tillgängligt i anpassade konfigurationer).

● Motståndsvärden: 2,2Ω till 1,1kΩ (speciella värden tillgängliga).

● Tolerans: ±5% (anpassade toleranser tillgängliga på begäran).

● Kabellängder: Standard eller anpassade längder tillgängliga.

● Avslutningar: 600V-klassade kablar / Anpassade kontakter / Flygande kablar.

● Montering: Standard kylflänsfäste / anpassade fästen.

Pålitlig leverans & livstidssupport

● Standardledtid: 7-10 dagar för standardklassificeringar; 15-20 dagar för anpassade konfigurationer.

● Omfattande dokumentation: Testrapporter, materialcertifieringar, RoHS/CE-deklarationer.

● Teknisk support tillgänglig för integration i frekvensomriktare, växelriktare och bromssystem.
