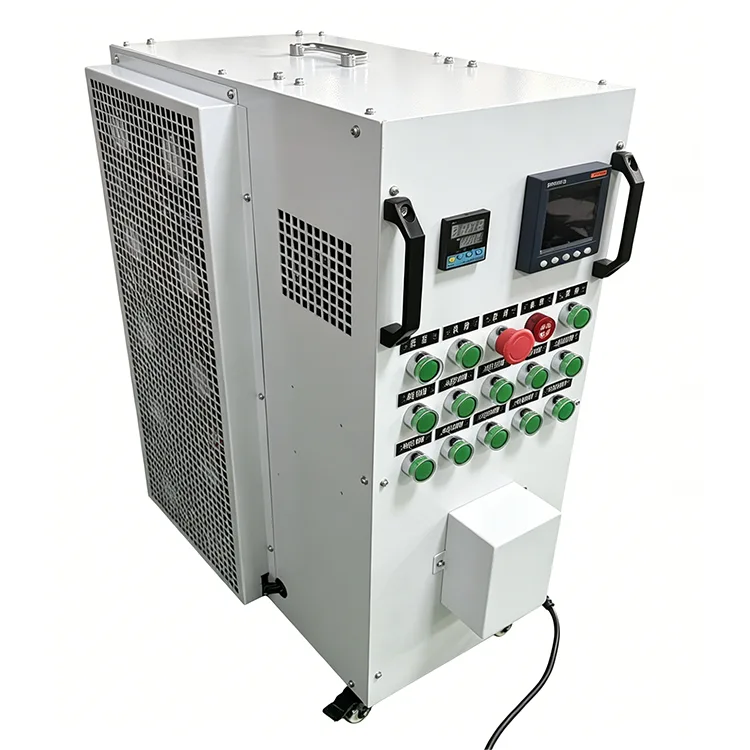

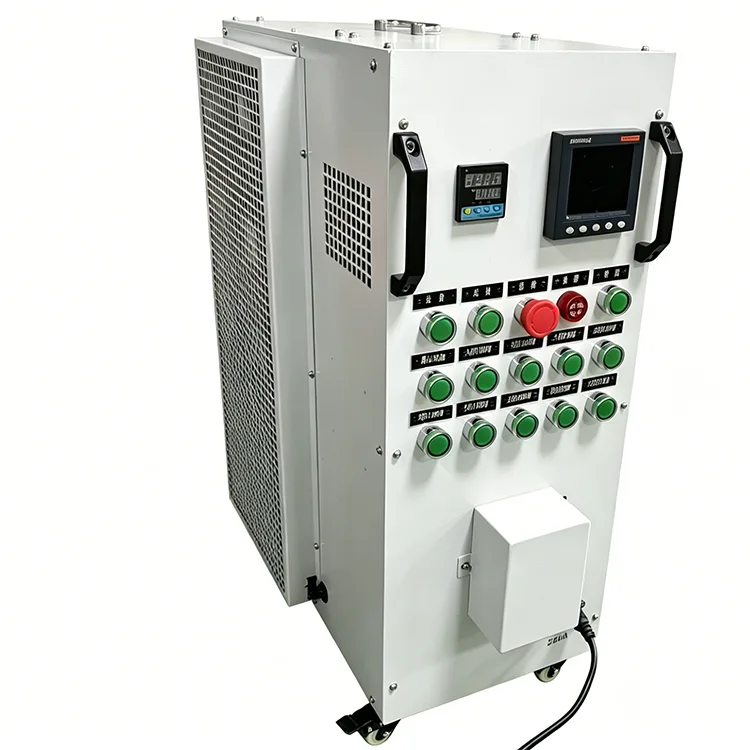

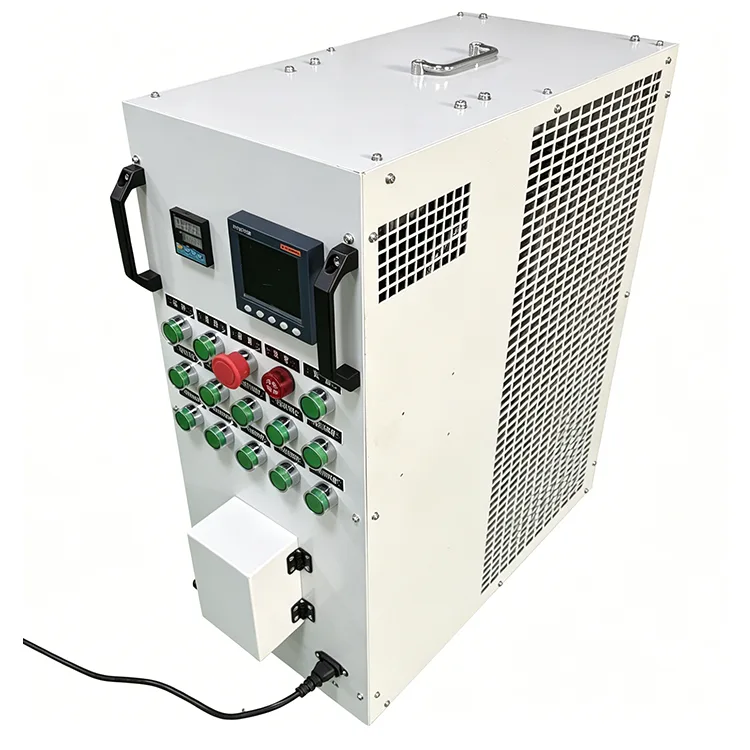

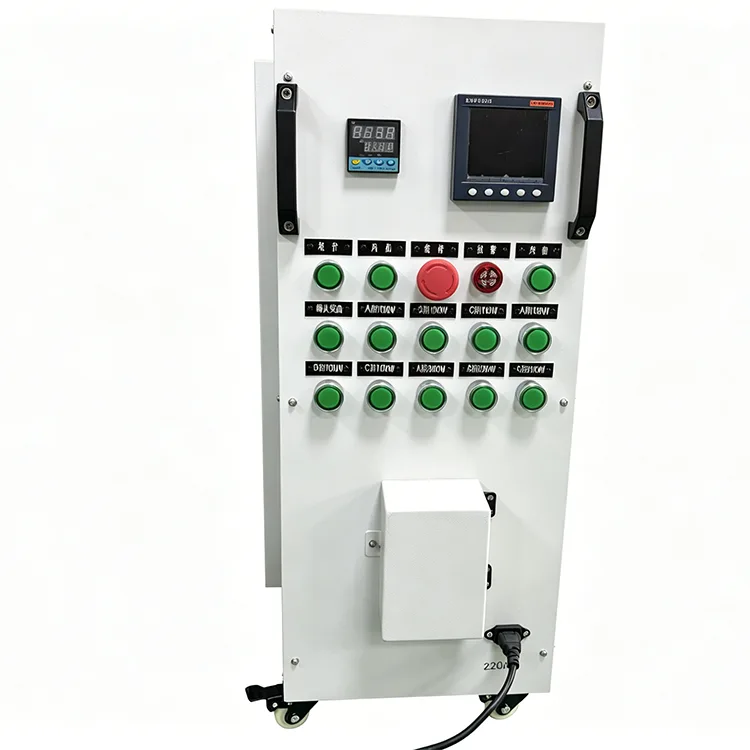

120kW-200VAC lastbank

3. Introduktion till kärnkomponentens material och process

3.1 Belastningsmotståndsenhet

1. AdoptFe-Cr-Al legeringsmotståndstråd med hög temperaturbeständighet, oxidationsbeständighet och utmärkt termisk stabilitet

2. Jämn värmealstring, ingen deformation eller åldrande under långvarig fulllastdrift, liten motståndsdrift

3. Optimerad för 400Hz mellanfrekvensarbetsförhållanden, låg reaktiv förlust och stabila rena resistiva egenskaper

3.2 Kylfläktsystem

1. 120kW 200V bärbar AC-lastbank är utrustad med speciella lågbrusande axialfläktar, hög hållfasthet, korrosionsbeständighet och lång livslängd

2. Stor luftvolym och lufttryck för att snabbt avleda värme från lastmoduler

3. Flera mekaniska temperatursensorer installerade i lastutrymmet och luftutloppet; automatisk avlastning och larm en gång över temperatur

4. Fläktförreglingslogik: belastningen kan bara slås på efter att fläkten går normalt för att undvika överhettning

3.3 Elektrisk kontroll & datainsamling kärndelar

1. Kontaktör: Schneider LC1D-serien, kontaktantiablation och pålitlig verkan

2. Lågspänningskontrolldelar: Chint/Schneider-strömbrytare, tryckknappar och indikatorlampor

3. Datainsamling: Qingzhi multifunktionsmätare för exakt realtidsinsamling av spänning, ström, effekt och frekvens

4. Konduktiva delar: Samlingsskena i ren koppar, låg värmeutveckling och utmärkt oxidationsbeständighet

4. Standarddriftsinstruktioner

4.1 Inspektion före drift

1. Placering: Placera på plan inomhusmark; reservera ≥30 cm ventilationsutrymme på sidoluftintag/utlopp; blockera inte luftkanalerna

2. Utseendekontroll: Inga skador på skåpet; hjul låsta ordentligt; flyguttag intakt och tätt

3. Kretskontroll: Inga interna ledningar åldras; terminaler väl fastsatta; mätare och indikatorer i gott skick

4. Miljökontroll: Håll borta från brandfarliga material och starka elektromagnetiska störningar; avfukta i hög luftfuktighet i förväg

4.2 Kabeldragning och påslagningsprocedur

1. Ladda ledningar: Anslut till generator/strömförsörjning med dedikerad flygkontakt; ingen hotplugging tillåts

2. Slå på 220V/50Hz kontrollström; enheten går in i självkontroll och standbyläge med panelen tänds

3. Bekräfta inget fellarm och återställ nödstoppsknappen till normal status

4.3 Belastningstestning

1. Öka belastningen steg för steg med lokal ratt: 0→25%→50%→75%→100%; växla inte direkt till full belastning på en gång

2. Stöd plötslig belastningsökning och -minskning för att simulera faktiska effektscenarier

3. Observera spänning, ström, frekvens och ström i realtid på panelen och kontrollera fläktens ljud

4.4 Avstängning och slutförandeprocedur

1. Minska belastningen steg för steg till noll; håll fläkten igång i 3~5 minuter för värmeavledning

2. Stäng av kontrollströmmen efter full kylning och koppla sedan bort flygkontakten

3. Rengör damm och fukt på skåpets yta, lås hjulen och förvara ordentligt

5. Dagligt underhållsguide per cykel

5.1 Omedelbart underhåll efter varje användning

1. Rengör damm och skräp på skåpets yta och sidoluftintag/-utlopp för att hålla luftkanalen fri

2. Kontrollera isättning och utdragning av flygkontakten; bekräfta ingen överhettning eller oxidation på terminalerna

3. Kontrollera att fläkten fungerar för onormalt ljud eller fastnat rotation; återställ nödstoppsknappen

4. Torka av fukt på skåpet, täck gränssnittet med dammskydd och organisera stöddokument

5.2 Månatligt regelbundet underhåll

1. Rengör noggrant damm på fläktblad och lastmoduler

2. Kontrollera Schneiders kontaktorer och strömbrytare för kontaktablation eller svärtning

3. Fäst interna kopparskenor och kabelanslutningar för att förhindra att de lossnar från långvariga vibrationer

4. Kalibrera mätnoggrannheten genom att jämföra med standardinstrument; kalibrera omedelbart om avvikelsen överstiger standarden

5.3 Kvartalsvis/årligt professionellt underhåll

1. Kontrollera det totala isolationsmotståndet med megohmmeter när strömmen är avstängd, överensstämma med klass F-isoleringsstandard

2. Testa alla skyddsfunktioner inklusive övertemperatur, överspänning, fläktspärr och nödstopp en efter en

3. Kontrollera motståndstråden för deformation, åldrande eller partiell missfärgning

4. Kör kontinuerligt fulllasttest i 1 timme, registrera parametrar, temperatur och larmstatus, behåll testfiler

5. Smörj de nedre hjulen för att säkerställa smidig rörelse

5.4 Långtidslagringsunderhåll

1. Förvara i torrt, ventilerat och skuggat lager med omgivningstemperatur 0℃~40℃

2. Sätt på var tredje månad i 30 minuter för att köra fläkten och ladda för att avlägsna inre fukt

3. Installera dammskydd på flyguttag och gränssnitt; hålla skåpet fuktsäkert och rostsäkert

4. Placera inte tunga föremål ovanpå för att undvika deformation av skåpet och förskjutning av interna komponenter

6. Fullständig analys av säkerhetsskyddsfunktioner

1. Överspänningsskydd: Avlasta automatiskt och utlösa larm när inspänningen överstiger säkerhetströskeln, vilket skyddar både testad strömförsörjning och 120 kW 200V bärbar AC-lastbank

2. Övertemperaturskydd: Flerpunktstemperatursensorer övervakar belastningsmodulens temperatur i realtid; automatisk belastningsavlastning för att förhindra motståndsutbränning

3. Nödstoppsskydd: Manuell tvångsavlastning med ett klick; laddningsfunktion inaktiverad under nödstoppslås; fläktens ström förblir på för kontinuerlig värmeavledning

4. Fläktförreglingsskydd: Lastkretsen låst om fläkten inte startar eller stannar onormalt, undviker skador vid hög temperatur utan kylning

5. Adaptivt överbelastningsskydd: Stegväxeldesign undviker omedelbar överbelastning, anpassar sig till olika 400 Hz spänningsvariationer i strömförsörjningen

7. Vanliga frågor

1. Slå på normalt men kan inte ladda?

Kontrollera tre punkter:

① Fläkt inte startad, fläktspärr låser laddningsfunktionen;

② Nödstoppsknappen inte återställd;

③ Dålig flygkontaktkontakt eller otillräcklig styrspänning.

2. Frekvent övertemperaturlarm under drift?

① Sidoluftintag/-utlopp blockerade eller dammiga;

② Omgivningstemperatur över +55 ℃ i slutet högtemperaturutrymme;

③ Fläkten åldras med otillräcklig hastighet;

④ Långvarig full last kontinuerlig drift utan vila.

3. Stor avvikelse i spännings- och effektmätning?

① Dålig kabelkontakt med stort kontaktmotstånd;

② Parameterfluktuation orsakad av snabb lastväxling;

③ Mätaren har inte kalibrerats under lång tid. Återanslut och kalibrera om; kontakta tillverkaren för att inspektera anskaffningsenheten om felet kvarstår.

4. Stöder du parallellanslutning för kapacitetsökning?

Ja, 1+N parallellanslutning stöds fullt ut för testning av högeffektsgeneratorer. Håll samma spänning, frekvens och synkron växeljustering för stabil kombinerad lastdrift.

5. Lämplig för långvarig användning i miljö med hög luftfuktighet och kustnära saltdimma?

 Enheten kan motstå över 95 % RF ursprungligen; IP20 är lämplig för inomhus kustnära maskinrum. Rengör saltdimdamm varje månad och utför regelbundna isoleringstest för att förlänga livslängden avsevärt.

6. Endast för 400Hz utrustningstestning?

 Huvudsakligen designad för 400Hz mellanfrekvens, även kompatibel med 50Hz effektfrekvensutrustning för resistiv belastningstestning med giltiga display- och skyddsfunktioner.

7. Kan 120kW 200V Portable AC Load Bank användas utomhus utsatt för väder och vind?

Rekommenderas inte. Detta är en inomhus IP20-modell utan regntät, soltät och dammtät design utomhus; utomhusbruk orsakar lätt vattenkondens och inre elektriska skador.

8. Hur återställer jag efter fellarm?

Avlasta till noll först, stäng av kontrollströmmen, felsök temperatur/spänning/fläktfel; starta om strömmen efter att ha eliminerat dolda faror, skyddslogiken återställs automatiskt.

8. Verkliga applikationsfall och kundrecensioner

Fall 1: Militär mellanfrekvenskrafttillverkare

1. Begäran: Fabrikens full-range belastning och plötslig belastningstest för 400 Hz militära generatoraggregat, som uppfyller GJB militära standarder.

2. Applikationseffekt: 120 kW stegbelastning exakt med faktiska fel stabilt inom ±2 %; fyrfaldigt skydd undviker kortslutning och övertemperaturskador på prototypen; inbyggd mätare eliminerar extern testutrustning.

3. Effektivitetsförbättring: Bytt ut gammal utrustning för delad last; enmansoperation tillgänglig; daglig inspektionskapacitet ökade med 45 %, inget hårdvarufel inom tre år.

4. Kundrecension: Kompakt storlek med hjul för flexibel verkstadsrörelse, exakta parametrar och fullständigt skydd, uppfyller till fullo militära fabrikskrav med enkelt dagligt underhåll.

Fall 2: Coastal Marine Electrical Operation & Maintenance Company

1. Efterfrågan: Årlig inspektion och lastkapacitetstest för marina 200V trefas dieselgeneratorer i miljö med hög luftfuktighet, saltdimma och stora temperaturskillnader.

2. Applikationseffekt: Bred temperaturanpassning från -20 ℃ till +55 ℃, stabil kontinuerlig drift utan kondens eller snubbla vid hög luftfuktighet; forcerad luftkylning stabil utan övertemperaturutlösning efter 4 timmars fulllastdrift.

3. Smärtpunkter lösta: Byt ut gammal skrymmande last med låg precision och lätt överhettning; mätnoggrannheten fördubblades, årligt underhållsfel minskat med 80 %, bättre åldringsbeständighet mot saltdimma.

Fall 3: Aviation Ground Power Laboratory

1. Efterfrågan: FoU-test av 400 Hz växelriktares strömförsörjning vid universitetsforskningsinstitut, som kräver frekvent lastväxling och elektrisk dataregistrering.

2. Applikationseffekt: Smidig växling, stöder upprepade plötsliga belastningsändringar för att simulera faktiska arbetsförhållanden; Schneider Electric-styrkomponenter med lång start-stopp-livslängd, ingen kontaktablation efter hundratals dagliga växlar; panelparametrar i realtid sparar externa datainsamlingskostnader.

Fall 4: Industrial Park Standby Generator Acceptance Project

1. Efterfrågan: Test av belastningsacceptans från fabrik och på plats av 200V industriell standby-strömförsörjning, som kräver portabilitet och snabb implementering.

2. Applikationseffekt: Endast 45 kg med rullande hjul för enkel förflyttning, ingen professionell installation krävs, plug-and-play; mjuk stegbelastning detekterar effektivt generatorns spänningsfall och frekvensstabilitet; testdata kan arkiveras direkt för godkännande.

9. Kärnfördelar med 120kW 200V bärbar AC-lastbank

1. Fullständig standardöverensstämmelse: Överensstämmer med nationella, militära och industriella standarder, lämplig för militära, marin-, flyg-, industriella och vetenskapliga forskningsscenarier

2. Märkeskonfiguration i toppklass: Schneider, Chint och Qingzhi kärnkomponenter, samlingsskena i ren koppar och avancerad Fe-Cr-Al motståndstråd för extrem hållbarhet

3. Lätt och bärbar design: 45 kg kropp med universella hjul, enkel förflyttning av en person och användning inomhus när som helst

4. Fullständigt säkerhetsskydd: Överspänning, övertemperatur, nödstopp och fläktförregling fyrfaldigt skydd, automatiskt larm och belastningsbortfall för säkrare testning

5. Hög precision och stabilitet: Hög standard för elektrisk mätning och belastningsnoggrannhet, liten motståndsdrift för långvarig drift; testdata som är giltiga för officiellt godkännande

6. Flexibel expansion: 5 fasta justerbara växlar plus parallellt stöd för flera enheter, som uppfyller både lågprecisionsfintestning och kombinerad testning med hög effekt

7. Låg underhållskostnad: Modulär skåpstruktur med universella utbytbara delar; dagligt underhåll kräver endast dammrengöring och terminalfästning, kostnadsbesparande och enkelt underhåll

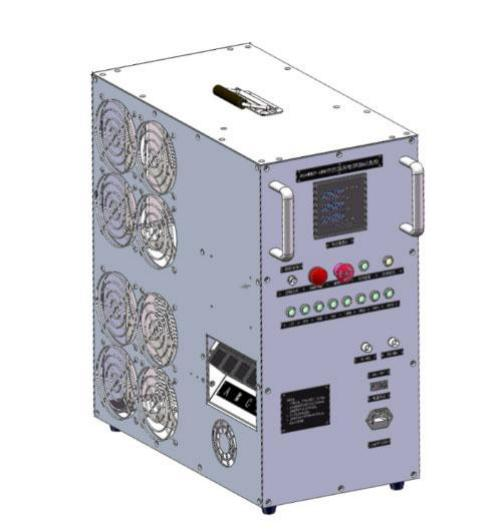

10. Skåpstruktur
