DC belastningsbanktestare

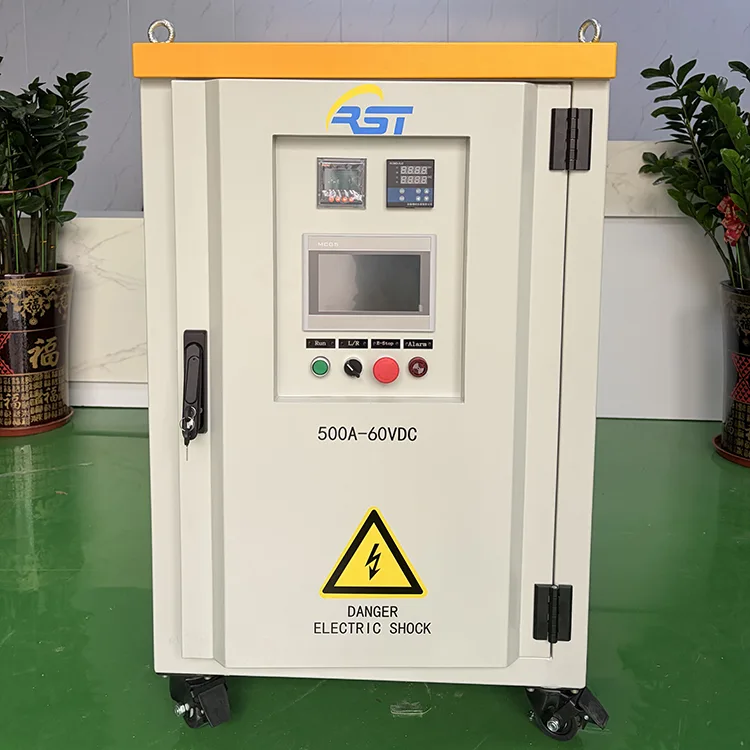

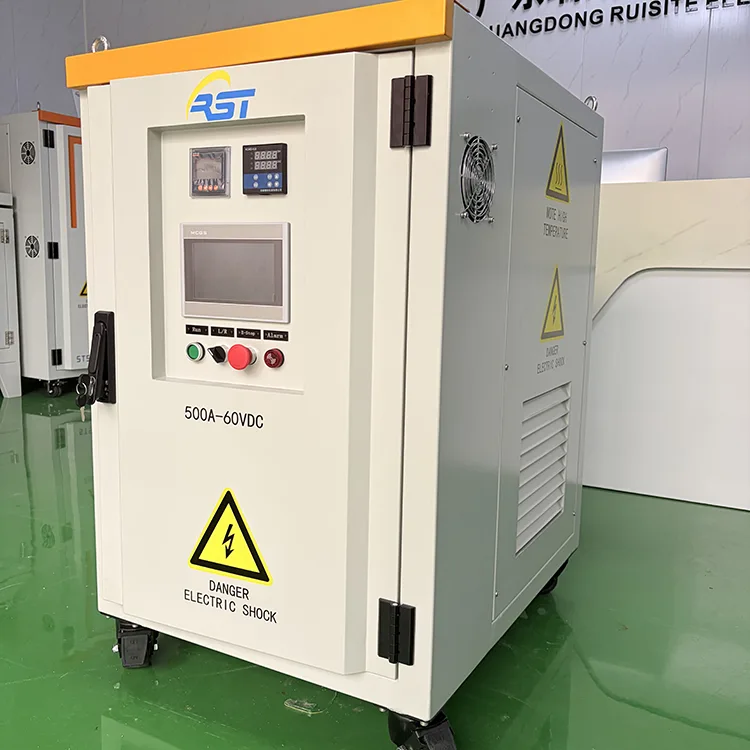

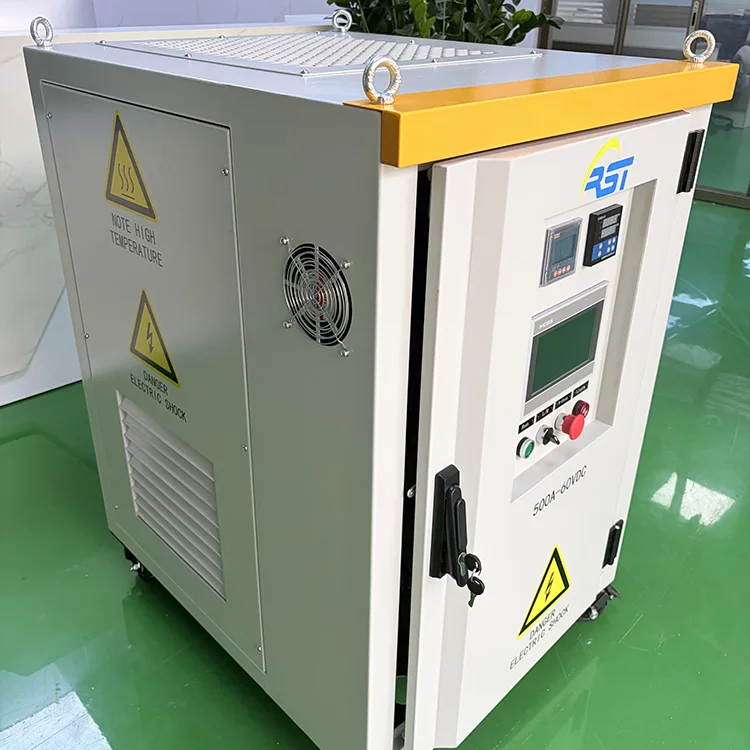

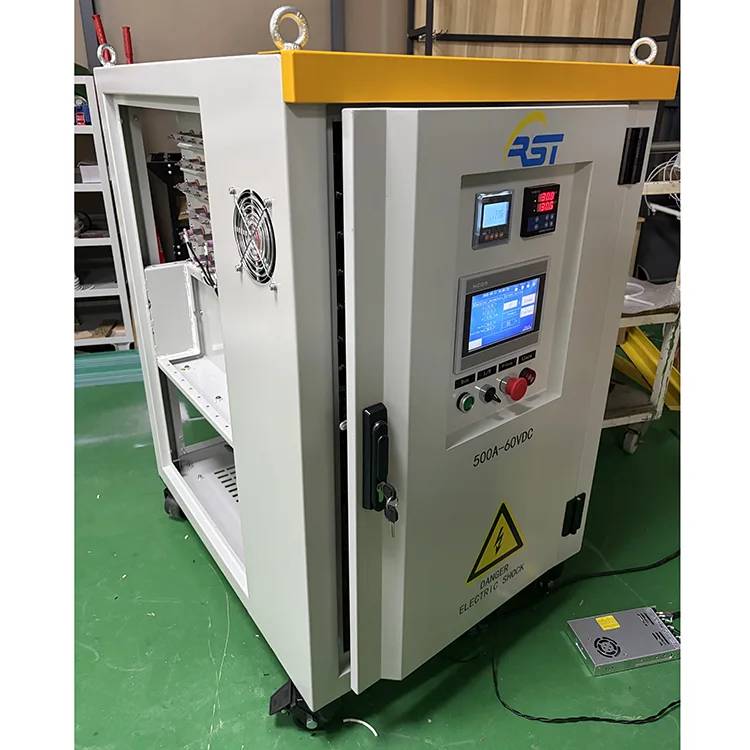

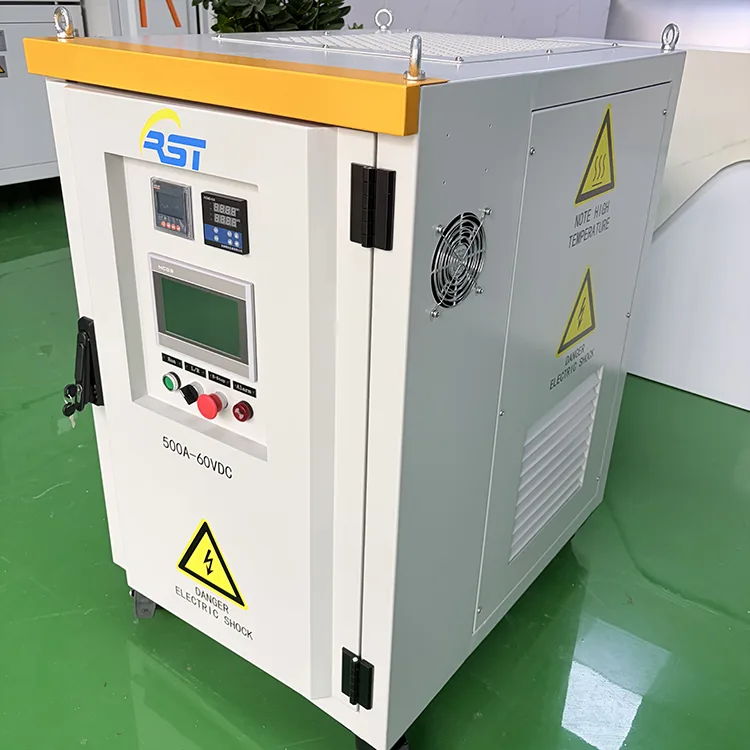

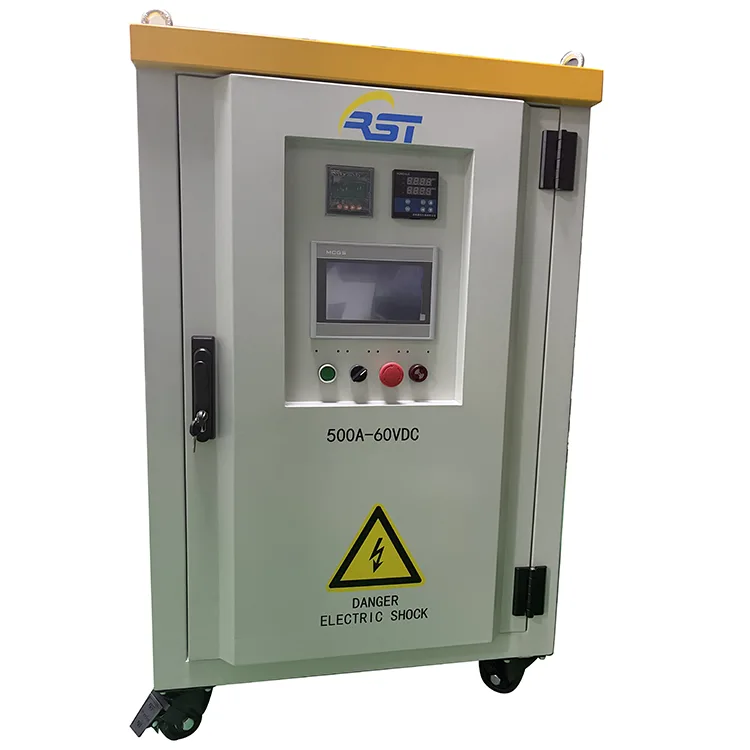

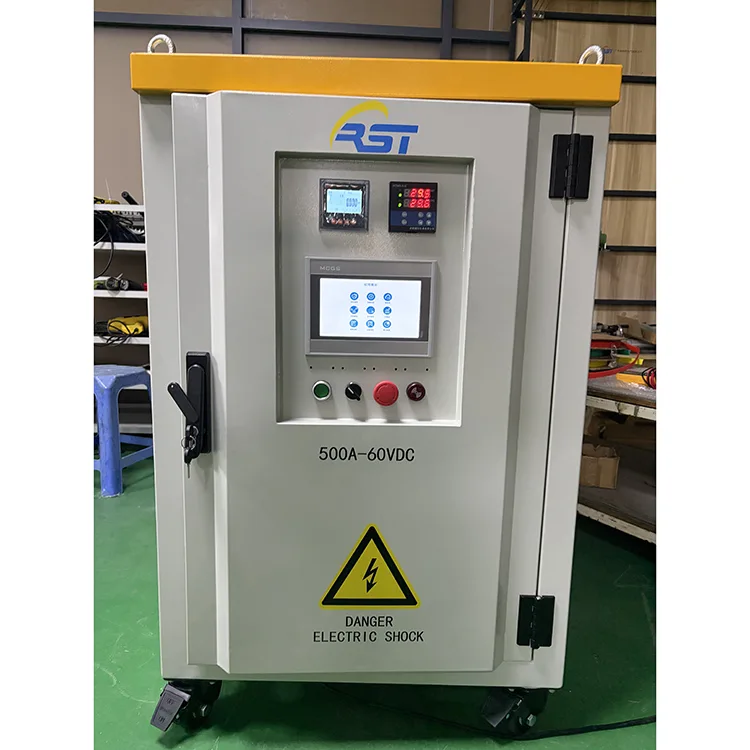

RST-500A-DC60V-R DC Load Bank Tester är en kraftig resistiv industriell testenhet designad för att simulera variabla DC-belastningsförhållanden. Det används i stor utsträckning för kapacitetsurladdningstestning av batteripaket, EV DC-laddningstapelåldring, DC-strömförsörjning, telekomkraft, datacenter HVDC, ny energilagring och petrokemiskt DC-systemprestandaverifiering.

Om ditt team kämpar med opålitliga belastningsbanker som överhettas under kritisk driftsättning, eller saknar exakt dataloggning för dina DC-system, levererar RST-500A-DC60V-R stabila, repeterbara tester som du kan lita på.

Kärntekniska parametrar

Viktiga produktfördelar

1. Korrosionsbeständigt legeringsmotståndsrör för lång livslängd Nickel-krom rostfritt stålmotstånd med syra- och saltsprutbeständighet, utmärkt isolering och värmeavledning, stöder kontinuerlig urladdning utan snabb åldrande, vilket minskar ersättningskostnaderna för din utrustning.

2. Dubbelt lokalt & fjärrkontrollsystem Inbyggd MCGS-pekskärm för manuell/automatisk laddning på plats; RS485 Modbus-RTU-kommunikation möjliggör central fjärrövervakning, perfekt för automatiserade produktionslinje åldringsteststationer.

3.12-stegs manuell justerbar belastningsväxel + automatisk konstant strömladdning Två driftlägen: numerisk fast strömbelastning (målström med ett klick) & manuell oberoende växelomkopplare (1A~100A flerområdesväxlar). Operatörer kan flexibelt simulera lätt belastning, medel belastning och full belastning arbetsförhållanden för olika teststandarder.

4. Komplett 6-vägs säkerhetslarm & automatisk avlastningsmekanism Nödstopp, överspänning, överström, övertemperatur, flerskydd för fläkt lågt vindtryck. När det onormala värdet överstiger tröskeln, klipper systemet omedelbart av alla lastväxlar, utlöser summerlarm och registrerar larmloggar för att undvika skador på provexemplar.

5. Intelligent temperatur- och fläktfördröjningskontroll Automatisk fläktstoppslogik: fläkten går kontinuerligt efter avlastning tills utloppstemperaturen sjunker under 40 ℃ eller 3-minutersnedräkningen slutar, avled restvärmen helt för att förlänga motståndets livslängd.

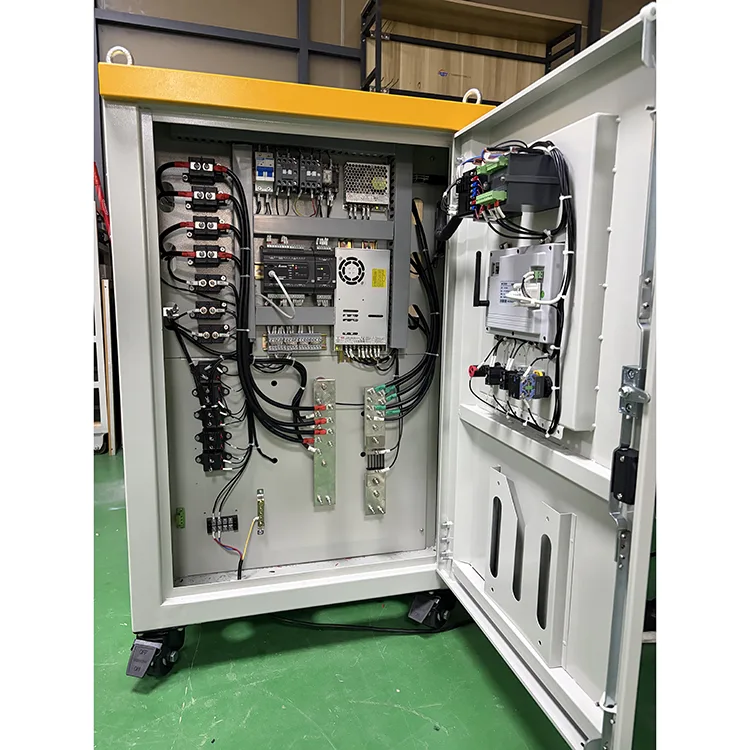

6.Mobila bromshjul och kompakt skåplayout 4 låsbara rörliga hjul för flexibel överföring på plats; delade oberoende ledningsfack (styrkrets / DC-testkrets) separerar stark och svag ström, bekväm ledning och daglig inspektion.

7. Realtidsdataövervakning och larmlagring Pekskärmen visar spänning, ström, effekt, uttagstemperatur, kontrollrumstemperatur samtidigt; alla larmtid & feldetaljer sparade för senare felsökningsspårbarhet.

Breda tillämpningsscenarier

Denna 60V 500A DC lastbankstestare passar flera industriella vertikaler:

1. Ny energi elbilsindustri: åldringstest för likströmsladdning, urladdningstest av strömförsörjningen ombord, kapacitetsdetektering av litiumbatteripaket

2. Telekom och datacenter: 48/60V DC urladdningsunderhåll för strömskåp, verifiering av reservbatterikapacitet

3. Power & Energy Storage: DC-generatorns prestandatest, off-grid solcellsbatteriets urladdningscykel

4.Industriell tillverkning: DC switchande strömförsörjning fabriksåldringstest, DC-likriktarlastsimulering

5.Petrokemisk och järnväg: Station backup DC-system regelbunden underhållsinspektion

Dagligt och periodiskt underhållsguide

1. Daglig inspektion före start (Ca 5 minuter, för att förhindra termisk rusning och elektriska fel)

Inspektionsartiklar

● Jordledning: Bekräfta visuellt och manuellt att skåpets jordledning är ordentligt ansluten och inte lös.

● Luftinlopp/luftutlopp: Se till att det inte finns några hinder inom 3 meter från luftinloppet och 5 meter från luftutloppet för att säkerställa obehindrat luftflöde.

● Fläktdrift: Efter start, lyssna efter eventuellt onormalt lagerljud, våldsamma vibrationer eller störningar.

● Motståndskammarens insida: Öppna åtkomstdörren och kontrollera om det finns nedfallna främmande föremål eller kraftig dammansamling.

● Panelknappar och nödstopp: Testa alla fysiska knappar, nödstoppsbrytare och pekskärm för att säkerställa känslig respons.

Regelbunden förebyggande underhållsplan

Var 2-4:e vecka (justera efter verkstadsdammnivåer)

Rengör inloppsluftfiltret (filtret i botten av utrustningen är tvättbart).

Användning: Ta bort filtret → Skölj för att ta bort damm och olja → Torka noggrant innan du sätter tillbaka dem.

Anmärkningar: Använd aldrig maskinen utan filter.

Varje kvartal (var tredje månad) – Djupunderhåll

Före drift: Koppla bort strömförsörjningen uppströms och lås/märk maskinen (LOTO). Låt interna komponenter svalna helt.

● Isolationsresistanstest: Standardvärde ≥ 2MΩ. Om under detta värde, stoppa omedelbart maskinen och kontrollera om det finns fuktskadade eller förkolnade isoleringskomponenter.

● Dra åt elektriska anslutningar: Öppna fram- och bakdörrarna och dra åt alla lösa anslutningar och fästskruvar en efter en.

● Visuell inspektion av motståndselement: Kontrollera motståndsrören av nickel-kromlegering för onormal missfärgning (oxidation och rodnad), deformation, minskad maskstorlek eller fastsättning av främmande ämnen.

● Djuprengöring av motståndselement: Avlägsna försiktigt damm från insidan och utsidan av rören med en mjuk borste eller torr tryckluft med lågt tryck (≤5 bar).

● Motståndsmätning: Mät det faktiska resistansvärdet för varje område med en multimeter, registrera avläsningarna och byt ut eventuella driftande/skadade motstånd.

● Verifiering av larmparameter: Gå till sidan med HMI-inställningar och verifiera varje larmtröskel, inklusive temperatur och lufttryck, för att säkerställa att de matchar fabriksinställningarna.

Var sjätte månad – Verifiering av anslutningsmoment

Viktigt: Långvarig termisk cykling kan göra att samlingsskenor och högströmsbultar lossnar, vilket leder till ökat kontaktmotstånd och lokal överhettning.

Användning: Använd en kalibrerad momentnyckel, dra åt alla samlingsskenor och kärnbultar en efter en enligt standardmomentvärdet som anges i den medföljande manualen.

Vanligt felsökning

1. Nödstoppslarm Orsak: Röd nödstoppsknapp nedtryckt;

Lösning: Vrid nödstoppet medurs för att återställa, starta om enheten

2. Övertemperaturlarm Orsak: Blockerad luftkanal, fläktfel, långvarig full belastning utan värmeavledning;

Lösning: Rengör ventilerna, inspektera fläktens ledningar, pausa testet för att svalna

3. Överspänning / överströmslarm Orsak: Test DC-utgång överskrider förinställt tröskelvärde;

Lösning: Kontrollera gränsvärdet för spänning/ström på inställningssidan, justera provströmförsörjningsutgången

4. Larm för lågt vindtryck för fläkt Orsak: Fläkten har inte startat, kablar lösa, omvänd luftutloppsriktning;

Lösning: Starta om fläkten, dra åt fläktklämmorna igen, bekräfta att luftflödet uppåt från det övre utloppet

FAQ

F1: Kan RST-500A-DC60V-R testa både batteripaket och DC-strömförsörjning?

Ja, den är specialbyggd för detta. DC Load Bank Tester arbetar i ett konstantströmsläge där det interna motståndet ändras dynamiskt för att hålla den inställda strömmen (t.ex. 500A) fixerad, även när enhetens spänning fluktuerar. Detta gör den idealisk för både ett 48V telekombatteriurladdningstest och ett 60V industriellt strömförsörjningstest.

F2: Hur integrerar jag denna DC Load Bank Tester i mitt automatiserade testställ?

Den bakre panelen har ett Modbus-RTU-gränssnitt över RS485. Du kan enkelt skriva ett enkelt skript i Python, LabVIEW eller en PLC-styrenhet för att skicka kommandon som "Set Current 350A" och läsa tillbaka realtidsspännings-, ström- och statuslarm. Modbus registerkartan är fullständigt dokumenterad i användarmanualen.

F3: Ljudnivån anges som 70dB. Är det lämpligt för en labbmiljö?

På 1 meters avstånd är fulllastljudet ≤70dB, vilket är jämförbart med en högljudd dammsugare. Den är designad för industriella verkstadsgolv eller dedikerade testfack. För utökad labbanvändning placerar användarna ofta DC-lastbankstestaren i ett angränsande rum med en genomgående samlingsskenanslutning, eftersom kontrollen är helt fjärrstyrd.

F4: Vad betyder "R" i modellnumret?

"R" betecknar en ren resistiv belastningstyp. Till skillnad från kapacitiva eller induktiva belastningar presenterar denna enhet en enhetseffektfaktor (PF=1), vilket skapar en sann, distorsionsfri belastning. Detta är väsentligt för att noggrant testa batteriernas verkliga drifttid och det termiska beteendet hos nätaggregat utan att införa variabler för reaktiv effekt.

F5: Vad händer om 230VAC-hjälpströmmen misslyckas under ett test?

Detta är ett kritiskt säkerhetsscenario. Vid förlust av hjälpström kopplar kontaktorerna omedelbart bort DC-belastningen, vilket bringar testet till ett säkert nollbelastningstillstånd. Kylfläktarna kommer också att stanna, så motståndselementens termiska massa är utformad för att absorbera restvärmen utan att skadas i detta nödläge.

Varför välja Ruisite RST Series DC Load Banks?

1.Fabrik direkt tillverkare med oberoende FoU och produktion, fullständig testrapport och användarmanual medföljer varje enhet

2.Strikt fabriksåldringstest före leverans, 0,5 klass högprecisionsmätmodul

3.Global support efter försäljning, komplett driftvideo och tekniskt underhållsdokument

4. Anpassningsbara spännings-/strömlastbanksmodeller tillgängliga för olika testkrav

5. Strikt kvalitetskontroll: strömkretsen tål AC2,5kV isolationstest, isolationsresistans ≥100MΩ

Real-World Application Cases

Fall 1: UAE EV Lab DC-batteri & laddare åldringstest (High-Temp Continuous Test Scenario, Dubai New Energy Lab Project)

Ett nytt energitestningsinstitut från tredje part i Dubai, UAE, genomför regelbundna certifieringstester för litiumbatteripaket och DC EV-laddare. Det ställer höga krav på högtemperaturmotstånd, storströmsstabil urladdning och automatisk dataregistrering av DC-lasttestare. De viktigaste applikationernas höjdpunkter är följande:

1. Stöder 0–60V bred DC-spänning och 0–500A steglös konstant strömurladdning, kompatibel med 48/60V solcellsbatterier och 30kW låghastighets EV DC-laddare för tester med dubbla ändamål;

2. Förstärkt design med forcerad luftkylning med dubbla fläktar, stabil kontinuerlig drift vid full belastning under 40–45 ℃ långvarig hög omgivningstemperatur utan överhettningsavstängning;

3. Inbyggd pekskärmsdatalogger med CSV-rapportexportfunktion, som lagrar fullständiga testkurvor för att uppfylla UAE:s lokala certifieringsstandarder för energiprodukter;

4.IP23 dammsäkert skåp med kompletta multiskyddskretsar (överspänning, överström, omvänd anslutning, övertemperatur autoavstängning), matchat med torrkontaktlarmutgång för fjärrövervakning, anpassning till varmt och sandigt kustklimat;

5. Konfigurerad med standard industriella kontrollmoduler, stabil prestanda efter frekventa långa åldringscykler, kraftigt sänkt lab manuell registrering av arbetskostnader.

Fall 2: Offshore borrigg dynamisk bromslastenhet (heavy-duty anti-korrosionsscenario, Indonesien Oil Platform Project)

1. En indonesisk oljeborrplattform till havs kräver stödjande bromslastutrustning för VFD elektriska drivsystem, med höga standarder för saltdimmamotstånd och stabil långcykelbromsning. De viktigaste applikationernas höjdpunkter är följande:

2.Nickel-kromlegering motståndsremsa med stabilt motståndsvärde ±5%, utrustad med dubbla axiella kylfläktar och lufttrycksskillnadslarmskydd;

3. Anti-saltdimma kraftigt färgskåp med IP23-skyddsklass, som effektivt motstår korrosion av marin kustsalt;

4. Dubbelt skydd av luftvolymövervakning och övertemperatursensor, skickar automatiskt stoppsignal till borriggens styrsystem under onormal värmeavledning;

5. Modulära löstagbara motståndskomponenter, lätt för offshore regelbundet underhåll och snabbt byte av skadade delar.

Fall 3: Acceptanstest av vindkraftsgeneratoraggregat (utomhus långtidstestscenario, Vietnam Wind Power Station Project)

1. En stor vindkraftsinvesterare i Vietnam behöver fulllastacceptanstestning för reservgeneratoruppsättningar av vindkraftsboosterstationer, vilket ställer strikta krav på kontinuerlig värmeavledning och utomhussäkerhetsskydd av lastbanker. De viktigaste applikationernas höjdpunkter är följande:

2. Dubbelsidig stor böjd luftkanal med forcerad luftkylningsstruktur, som ger 12 timmars oavbruten fulllastdrift utan överhettning;

3.IP23 regn- och dammtätt integrerat skåp, utrustat med högtemperaturvarningsljus, lämpligt för utomhusvindfältskomplex väder;

4.Reserverat Modbus fjärrkommunikationsgränssnitt, som stöder synkron uppladdning av testdata i realtid till vindkraftparkens centrala kontrollplattform;

5. Komplett säkerhetsskydd i flera lager inklusive övertemperatur, överström och kortslutningsavstängning, med lyftöglor och gaffeltruckbas för bekväm fältlyftning och omlastning.

Fall 3: Datacenter UPS FAT Aging Test (Indoor Batch Continuous Test Scenario, Thailand IDC Manufacturer Project)

1. En thailändsk tillverkare av datacenterutrustning utför batch-fabriksåldringstester för UPS standby-strömförsörjning, vilket kräver hög testeffektivitet och automatisk dataregistrering. De viktigaste applikationernas höjdpunkter är följande:

2. Steglös justerbar motståndsbelastning, stödjer segmenterad belastningstest av UPS 25%/50%/75%/100% full belastning;

3. Inbyggd industriell pekskärm, automatisk lagring av spänning, ström, effekt och körtidsdata, exporttestrapporter med ett klick för fabriksinspektionsarkivering;

4. Oberoende delat elstyrskåp, isolerat högspänningsområde med uppenbara varningsskyltar för att undvika oavsiktlig elektrisk stöt under batchtestning;

5. Lågbrusoptimerad fläktstruktur, lämplig för långvarig verkstadsdrift inomhus utan överdrivet störande ljud.
