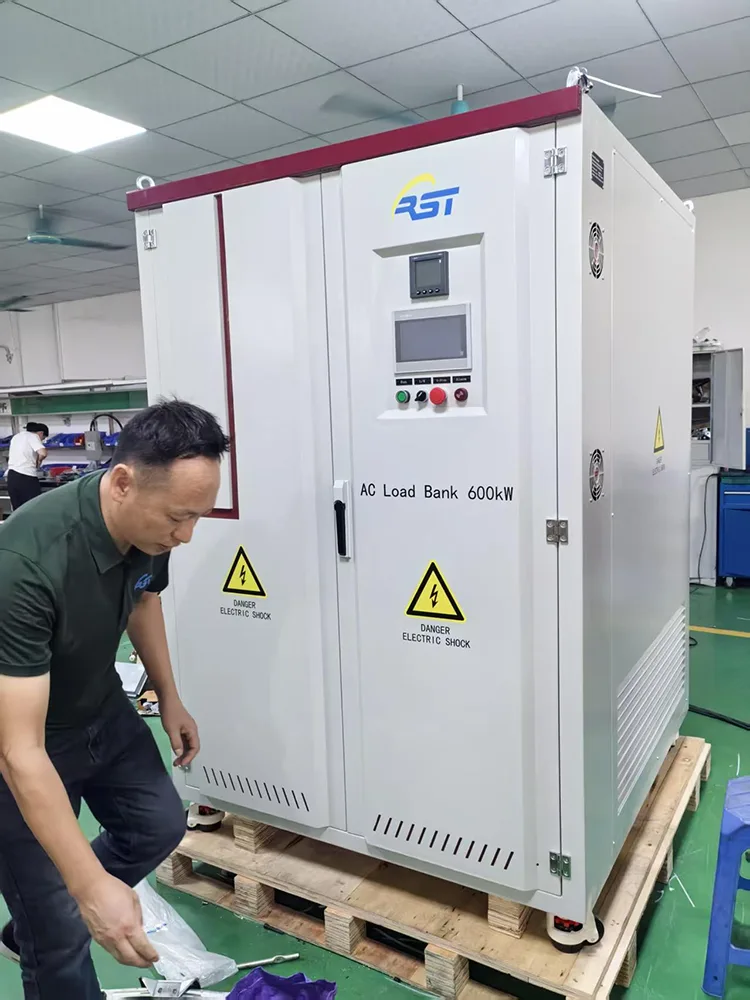

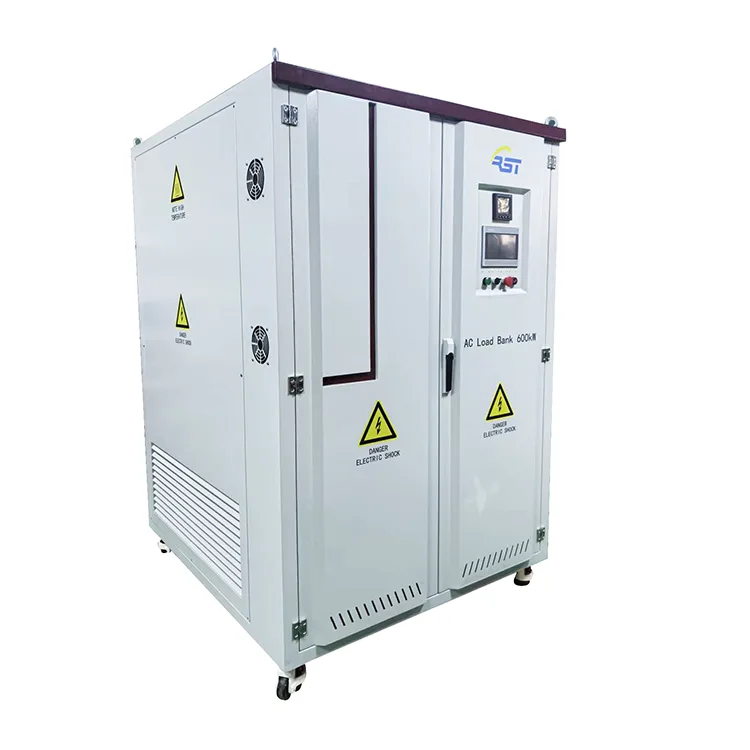

RST-600kW AC resistiva belastningsbank simulerar verkliga elektriska belastningar för att hjälpa dig testa, validera och underhålla din kraftutrustning med tillförsikt. Oavsett om du tar i bruk en ny dieselgenerator, kvalificerar ett UPS-system för ett datacenter eller utför rutinunderhåll på industriella strömförsörjningar, ger denna belastningsbank dig den information du behöver för att säkerställa stabil och tillförlitlig drift.

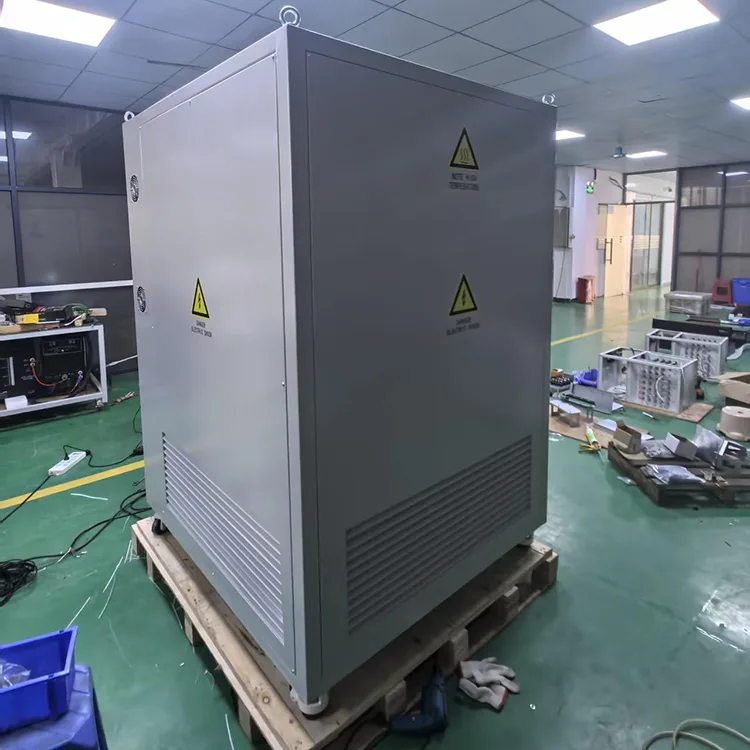

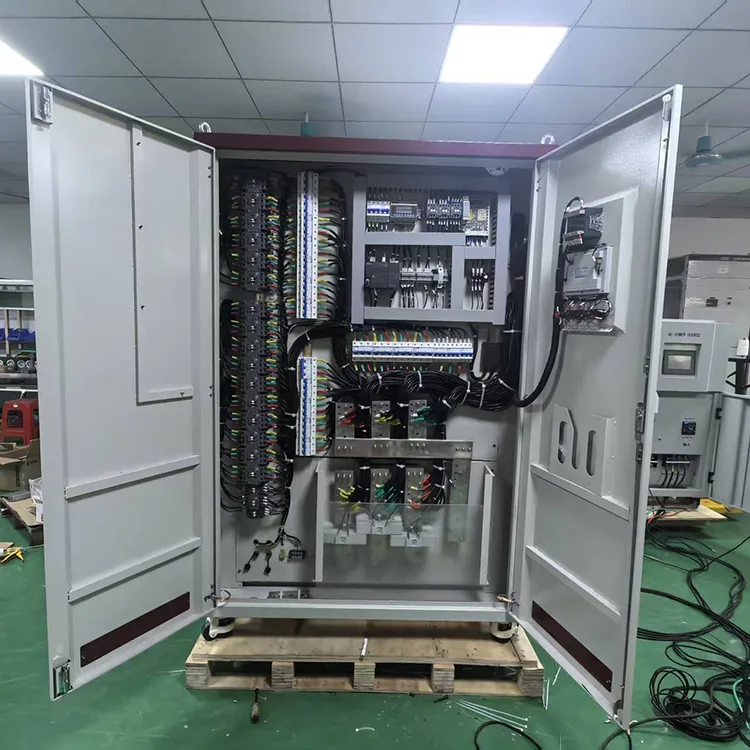

Detta allt-i-ett resistiva lastskåp integrerar plåtskåp, korrosionsskyddade motståndsrör med flänsar, fläktsystem med forcerat luftkylning, Siemens PLC-kontrollsystem och pekskärms-HMI. Den stöder 4 universella industriella spänningsklasser (480V/440V/380V trefas fyrtråds stjärnanslutning, 220V trefas tretråds deltaanslutning), med manuell stjärn-delta kopplingsfunktion, maximal testeffekt upp till 600kW, 10kW minimalt justerbart belastningssteg, laddningsnoggrannhet som möter mest industriell effekttest ±3 %.
- Prestandatestning av generatoraggregat — full- och dellastvalidering
- UPS-system driftsättning & åldringstester
- Kvalitetsbedömning av strömförsörjning för industrianläggningar
- FoU-laboratorier som kräver exakt lastsimulering
- Felsökning av elutrustning och feldiagnos
1.Multi-spänningskompatibel design Stöder 4 vanliga AC industriella spänningar, en maskin täcker 220V~480V testscenarier; stjärn/trekanta ledningar kan kopplas manuellt på kopparskenor, inget behov av att byta ut interna komponenter.
2. Hållbar kärna av legeringsbeständighet Flätade legeringsmotståndsrör, syra- och alkali- och saltspraybeständiga, stark korrosionsbeständighet, hög isolering, stabil värmeavledning, stödjer långvarig kontinuerlig drift.
3. Elektriska komponenter i världsklass
Kontaktorer: ABB:s stabila AC-kontaktorer
Styrare: Siemens S7-200Smart PLC
Manöverterminal: Industriell pekskärm HMI
1. Dubbla kontrolllägen Lokal pekskärm manuell/automatisk laddning; fjärrkontroll via PC-mjukvara, Modbus-RTU (RS485) / Modbus-TCP (RJ45 Ethernet) kommunikation, bekvämt för automatisk testverkstadsdockning.
2.Fullständigt säkerhetsskyddssystem Utrustat med nödstopp, kortslutning, överström, överspänning, övertemperatur, fläkt lågt lufttryck, fläktöverbelastning, flerskikts förreglingsskydd för rökdetektering; alla laster autoavlastas när larmet har utlösts, summerlarm och registrerar fullständiga larmloggar.
3.Högprecisionsmätning & display 0,5-nivå mätinstrument, realtidsdisplay 3-fas spänning, ström, aktiv effekt P, reaktiv effekt Q, skenbar effekt S, effektfaktor PF, frekvens, in-/utloppstemperatur, kontrollrum & samlingsskena kammartemperatur, all data visualiseras på pekskärm.
En högkvalitativ Generator Load Bank är nyckeln till att säkerställa tillförlitligheten hos ditt kraftsystem, och korrekt underhåll är grunden för att säkerställa dess långsiktiga stabila drift. RST-600kW lastbank är utformad för att balansera hög prestanda och enkelt underhåll.
Daglig inspektion (före/efter användning):
Utseende och rengöring: Kontrollera om det finns skador, deformationer eller korrosion på skåpet och torka av ytdammet med en torr, mjuk trasa. Se till att det inte finns några hinder inom 3 meter (för luftintag) och 5 meter (för luftutsläpp) runt utrustningen, och att ventilationsportarna är fria.
Anslutningsinspektion: Kontrollera om nätsladden, signalkabeln etc. är ordentligt anslutna och om anslutningsplintarna är lösa, oxiderade eller har brännmärken.
Funktionsförkontroll: Efter start, observera om fläkten går normalt och om det finns några onormala ljud. Kontrollera genom mänsklig-maskin-gränssnittet (HMI) om spänning, ström och andra parametervisningar är normala.
Invändig rengöring: Rengör utrustningen inuti varje månad med torr tryckluft eller mjuka borstar, särskilt damm på kylflänsar och fläktar.
Inspektion av kärnkomponenter: Varje kvartal, i avstängt läge, kontrollera om det finns någon utbrändhet, lukt eller löshet i de interna effektmotstånden, kontaktorerna (som ABB), reläer etc. Använd en multimeter för att mäta resistansvärdet. Om avvikelsen överstiger ±5 %, byt ut den omedelbart.
Underhåll av kylsystem: Rengör fläktfiltrets skärm för att säkerställa ett jämnt luftintag.
Verifiering av skyddsfunktion: Simulera regelbundet feltillstånd som överström och överhettning för att testa om utrustningens skyddsanordningar är känsliga och tillförlitliga.
1. Efter tung belastningstest behåller motståndsrör hög resttemperatur; måste vänta fläktfördröjt stopp och full kylning innan skåpdörren öppnas för att undvika skållningsskador.
2. Krav på lagringsmiljö: Förvaringstemperatur -30 ℃ ~ +60 ℃, torr miljö, täck en dammsäker trasa vid långvarig tomgång, slå på regelbundet i 30 minuter varje månad för att avfukta interna komponenter.
3. Förbjuden drift: Blockera inte luftintag/utlopp för långvarig högeffektbelastning, vilket kommer att utlösa övertemperaturlarm och brännmotståndsrör; demontera inte invändiga kopparskenor utan yrkesutbildning.
Varje RST-600kW lastbank är byggd med branschledande komponenter: ABB-kontaktorer säkerställer tillförlitlig omkoppling, medan Siemens 200Smart PLC ger intelligent, användarvänlig styrning. Legeringsmotståndsrören har exceptionell korrosionsbeständighet, hög isoleringsprestanda och effektiv värmeavledning – vilket möjliggör kontinuerlig drift utan prestandaförsämring.
En enhet stöder fyra spänningskonfigurationer – AC480V, AC440V, AC380V och AC220V – med manuell stjärna-till-trekantomkoppling för maximal tillämpningsflexibilitet. Detta innebär att du kan använda samma Generator Load Bank över olika testinställningar, vilket minskar utrustningskostnaderna och förenklar inventeringen.
Manövrera lastbanken lokalt via den 7-tums HMI-pekskärmen med realtidsvisning av spänning, ström, effekt, effektfaktor och frekvens. Eller byt till fjärrkontroll via PC-mjukvara, Modbus-RTU eller Modbus-TCP för automatiserad testning, dataloggning och rapportgenerering.
Din utrustning och personal skyddas av flera säkerhetslager: överspännings- och överströmsavstängning, övertemperaturskydd med automatisk lastavlastning, fläktluftflödesövervakning, rökdetektering och en framträdande nödstoppsknapp. Systemet har även lastning/avlastning med en knapp — ställ bara in måleffekten och tryck på "Ladda" — enheten hanterar resten.
F1: Kan denna lastbank testa 220V, 380V, 440V och 480V utrustning samtidigt?
S: Den kan inte testa flera spänningar samtidigt, men stöder byte av olika spänningsarbetsförhållanden.
480V/440V/380V: Stjärnanslutningskablar på samlingsskena, anslut nollledare N;
220V: Justera samlingsskenans bygel till deltaanslutning, ta bort nollledaren; Byte behöver bara justera kopparstångens anslutningsplatta inuti testfacket, enkel drift utan komponentbyte.
F2: Hur väljer jag lämplig belastningsbankseffekt för min generator eller UPS?
S: Generellt sett bör effekten på belastningsbanken som används för testning inte vara mindre än 30 % av märkeffekten för den testade strömförsörjningen för att säkerställa regelbundet underhåll. För omfattande prestandatester (som fabriksacceptanstester) krävs en Generator Load Bank som kan simulera 100 % full belastning eller till och med 110 % överbelastning. Effekten hos RST-600kW är justerbar kontinuerligt inom intervallet 1-600kW, vilket möjliggör flexibel tillfredsställelse av olika testkrav från lätt belastning till full belastning.
F3: Utrustningen utlöser ofta övertemperaturlarm under långvarig laddning, hur löser man det?
S: Klassificera 4 grundorsaker och lösningar:
1. Luftkanal blockerad: Damm samlats på fläkt- och motståndsrör, rengör alla ventilationskanaler, ta bort skräp;
2. Fläktfel: Fläktstopp, låg rotationshastighet eller överbelastning, byt ut defekt fläkt, kontrollera fläktens strömförsörjningsspänning (tillåt område 400V±10%);
3.Överskrid den nominella testeffekten: Långsiktig körning över 600 kW överbelastning, minska belastningseffekten till det nominella intervallet;
4. Temperaturtröskelinställning för låg: Gå in på inställningssidan för att justera övre gräns för övertemperatur (fabriksinställningen 300℃ utloppstemperatur, justera inte uppåt utan tillstånd).
F4: Varför kan inte lastbanken nå den inställda effektnivån?
S: Detta orsakas vanligtvis av något av följande problem:
1.Kontaktorproblem: Kontakterna på en ofta manövrerad kontaktor kan vara slitna, vilket resulterar i dålig kontakt;
2. Kontroll- eller ledningsproblem: Kontrollera om styrkretsledningarna är lösa eller om PLC:ns (denna enhet använder en Siemens S200 Smart) styrparametrar är korrekt inställda;
3. Strömförsörjningsproblem: Kontrollera att utspänningen och frekvensen för strömförsörjningen som testas är stabila.
F1: Pekskärmen visar larm för lågt lufttryck för fläkten efter start av fläkten
S: Felsök steg för steg:
1.Bekräfta att fläkten normalt startar utan att den har stannat;
2. Kontrollera att fläktens rotationsriktning måste vara uppåtriktad luftutblåsning, omvänd ledning kommer att orsaka otillräckligt lufttryck;
3. Inspektera fläktens kabelanslutningar lösa eller dålig kontakt, dra åt kablarna igen;
4. Luftintaget blockerat av diverse, rengör omgivande barriärer.
F2: Ingen fjärrkontrollkommunikation via Modbus-RTU/TCP
S: 1. Bekräfta att endast ett kommunikationsgränssnitt används åt gången, kan inte ansluta RS485 och RJ45 samtidigt;
2. Kontrollera kommunikationsadressen (1~247) och överföringshastigheten (9600/19200/38400) i överensstämmelse med den övre datorn; 3. Återanslut kommunikationskablarna, kontrollera kabelbrott eller skärmningsstörningar.
F3: Nödstoppslarm dyker plötsligt upp under testet
A: Kontrollera först nödstoppsknappen på frontpanelen; om den trycks ned, vrid den röda knappen medurs för att återställa, larmet försvinner automatiskt. Om larmet fortfarande finns, kontrollera nödstoppsslingans öppen krets.
F4: Brandvarnare utlöses automatiskt under drift
S: Detta är ett högriskfel, utrustningen kommer att lossa alla laster omedelbart. Bryt genast strömförsörjningen, öppna skåpdörren för att kontrollera att motståndsröret brinner, kortslutning av interna ledningar, rensa brännbart diverse, byt ut skadade komponenter före återanvändning.
F5: Kan Generator Load Bank installeras utomhus?
S: Standardmodell IP20 skyddsklass, endast lämplig för inomhustorrverkstad. Utomhusbruk behöver skräddarsydda regn- och dammtäta skåp och öka rengöringsfrekvensen för fläkten och motståndsfacket för att förhindra att regnvatten och sediment orsakar kortslutning.
F6: Vad ingår i leveranspaketet?
A: 1 set RST-600kW AC-lastbank, fabrikstestrapport, original engelsk bruksanvisning, standardanslutningsskenetillbehör.

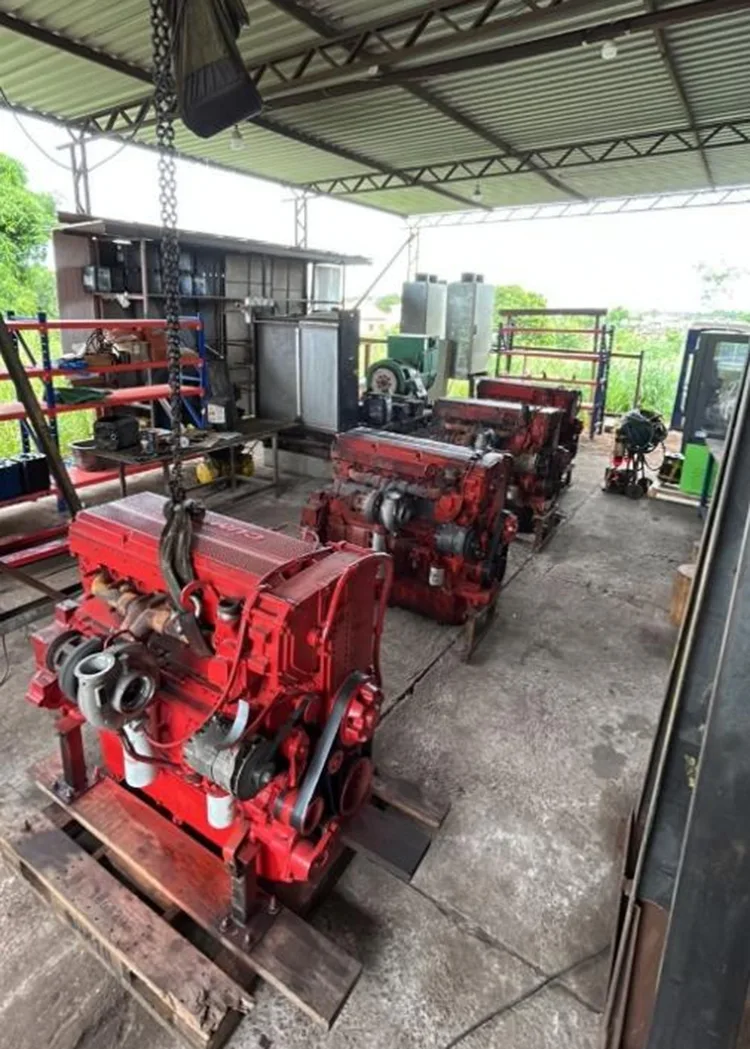

Projektets bakgrund
Detta projekt betjänar en lokal generatortillverkare i Brasilien. Den brasilianska marknaden antar 60Hz industriell frekvens med diversifierade regionala spänningar (220V/380V/440V/480V), och alla generatorer måste klara strikt INMETRO-certifiering med långtidstestning av full belastning. Dessutom har lokala elnät frekventa spänningsfluktuationer.
Tidigare använde kunden spridda delade små lastskåp för generatortestning. Den gamla utrustningen var svår att flytta, krävde frekvent manuell koppling av ledningar för olika spänningstester, hade låg testeffektivitet och kunde inte anpassa sig till instabila lokala nätförhållanden, eftersom de inte kunde uppfylla lokala krav på certifieringstestning.
Lösningar och applikationseffekter på plats
Efter att ha antagit vår RST-600kW integrerade AC-belastningsbank anpassad för Brasiliens 60Hz nätstandard, löste kunden alla testsmärtpunkter effektivt:
1.Multi-voltage integrerad design: En enda enhet täcker 220~480V fyra vanliga spänningsklasser som matchar Brasiliens lokala strömstandard, stöder snabb stjärn-trekantomkoppling utan upprepade ledningar. Det eliminerar flera uppsättningar av redundant lastutrustning och sparar 40 % verkstadsutrymme.
2.Professionellt säkerhetsskydd för instabilt rutnät: Inbyggt flerskyddssystem. Den kommer automatiskt att avlastas i realtid när den stöter på instabil generatorutgångsspänning eller överström orsakad av dåliga lokala nätförhållanden, vilket skyddar testgeneratorer från skador under långa timmars fulllasttester.
3.Intelligent automatiskt testsystem: Utrustad med pekskärm en-klicks automatisk laddningsfunktion. Den kan automatiskt registrera spänning, ström, effektfaktor och andra testdata och stödja export av testrapporter med ett klick, vilket perfekt uppfyller kraven för spårbarhet av INMETRO-certifieringsdata. Den totala arbetskostnaden halveras.
4.Bekväm mobil struktur: Designad med lyftringar och gaffeltruckhål, den integrerade lastbanken kan enkelt överföras mellan olika teststationer i verkstaden.
Ett nytt energiföretags UPS-produktionslinje behöver ett långvarigt cykliskt åldringstest av 380V/440V UPS-produkter, gammal lastutrustning har stort laddningsfel, frekvent övertemperatur falsklarm och ingen fjärrkommunikationsfunktion, oförmögen att ansluta verkstadens MES-system. Fördelar efter att ha ersatts med vår Generator Load Bank:
1. Lastnoggrannhet ±3%, stabil uteffekt under cyklisk åldring, konsekvent teststandard för varje produktsats;
2.Modbus-TCP Ethernet-kommunikation, realtidsuppladdning av testdata till fabrikens centrala styrsystem, realisera obevakad automatisk åldrandeverkstad;
3.Fläkt fördröjd stoppfunktion, fortsätt värmeavledning efter lossning, förläng effektivt motståndsrörets livslängd.
4.Särskilja verkligt övertemperaturfel och temperaturomkopplarens falsklarm, falsklarmfrekvensen reducerad med över 90 %;

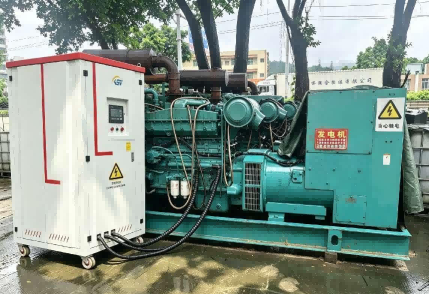

En hamnkraftsavdelning vid kusten i Penang, Malaysia behöver regelbundna belastningstester på plats för reservgeneratoruppsättningar, vilket ställer stränga krav på mobil prestanda och snabb kabeldragningseffektivitet för testutrustning. De viktigaste applikationernas höjdpunkter är följande:
1.Antar integrerade gånghjul och gaffeltruckstruktur, vilket möjliggör flexibel transport till spridda generatorrum i olika områden i hamnen;
2. Utrustad med larmlogglagringsfunktion, som registrerar alla onormala driftsdata under tester på plats, vilket hjälper teknisk personal att snabbt kontrollera och eliminera potentiella fel på generatorer efteråt;
3.IP20 inomhusskyddsskåp matchat med oberoende rökdetekteringsskyddsanordning, anpassad till fuktig och komplicerad arbetsmiljö i kusthamnskraftverk;
4. Konfigurerad med premium ABB-kontaktorer och Siemens PLC-kontrollsystem, vilket säkerställer ultralåg felfrekvens även under frekvent hantering, förflyttning och vibrationsarbetsförhållanden.
1. Produktionstestingenjör: Den mest praktiska punkten är fyra spänningar integrerade, stjärn-trekant manuell omkopplare sparar mycket ledningstid; pekskärmsdrift är intuitiv, manuell segmenterad laddning är bekvämt för små kraftsteg steg-för-steg-test.
2. Underhållstekniker efter försäljning: Felklassificeringen är tydlig, varje larm motsvarar en oberoende felsökningsguide; komponenter är alla internationella vanliga varumärken, reservdelar lätta att köpa, kvartalsvis underhållsarbete är liten.
3. Equipment Procurement Manager: Enstaka set ersätter flera enkelspännings belastningsskåp, en enda upphandling, minska investeringskostnaden för utrustning; enhetlig storleksstandard, planering av verkstadslayout är enklare.
4.Automation Project Designer: Dubbla fjärrkommunikationslägen (RS485/TCP) är mycket kompatibla med olika PLC och övre datortestsystem, ingen extra signalkonverteringsmodul behövs, enkel dockningsprogrammering.
1. Universell utformning med flera spänningar: 220V/380V/440V/480V fyra spänningsgrader, manuell stjärn-trekantomkoppling, brett användningsområde.
2. Stabil belastningskärna med hög effekt: Fänsförsedda motståndsrör i antikorrosionslegering, stödjer långvarig kontinuerlig drift, ±3 % hög belastningsnoggrannhet.
3. Dubbel lokal & fjärrkontroll: Lokal drift med pekskärm + Modbus dubbla protokoll fjärrkommunikation, realisera automatisk obevakad testning.
4. Allround säkerhetsskydd: Nödstopp, överspänning, överström, övertemperatur, fläktfel, flerskiktsspärr för rökdetektering, automatisk avlastning för alla fel.
5. Enkel överföring och underhåll: Integrerad mobil design med hjul, oberoende kontroll-/testfack, bekväm regelbunden rengöring och komponentinspektion.
6. Standardkomponenter i världsklass: Siemens PLC, ABB-kontaktorer, 0,5-nivås högprecisionsmätinstrument, stabil prestanda och lång livslängd.
