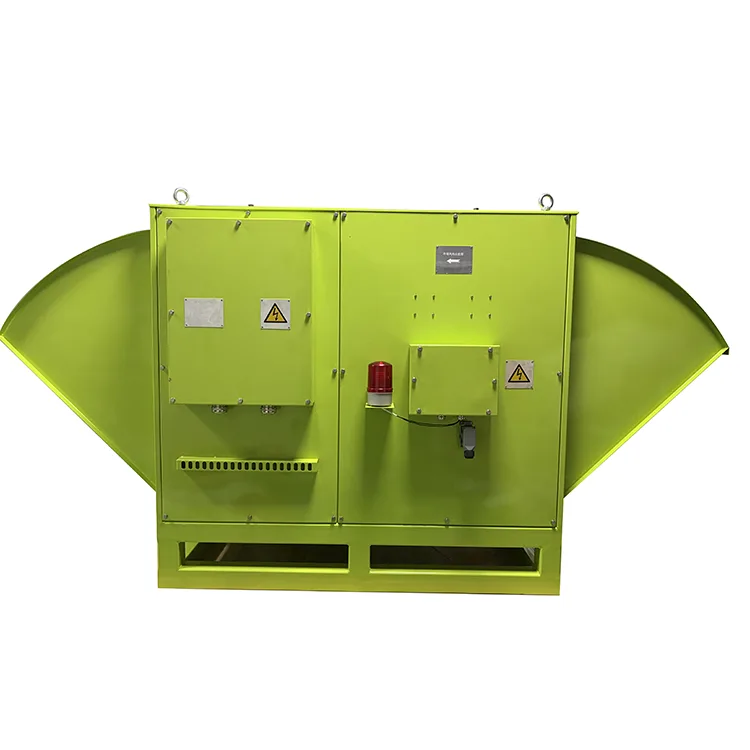

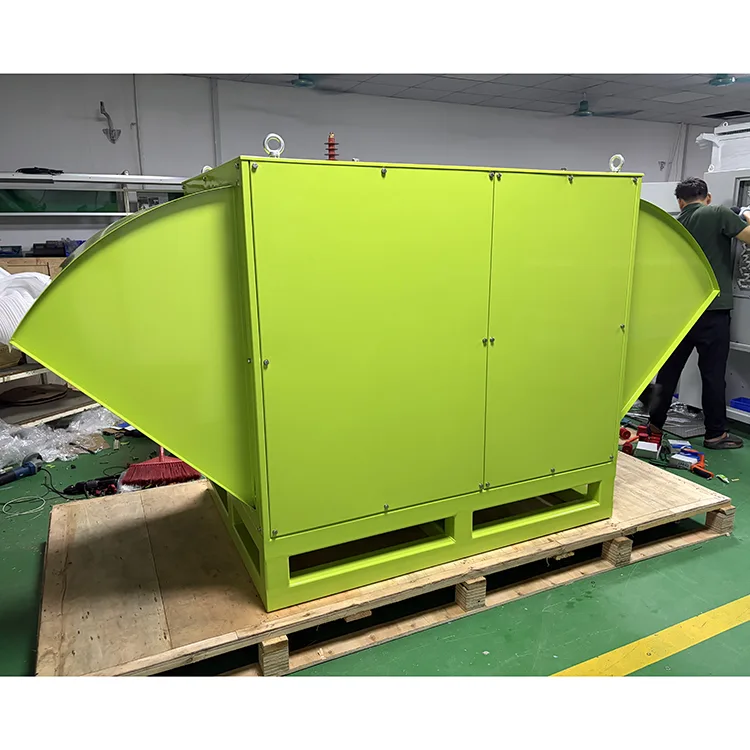

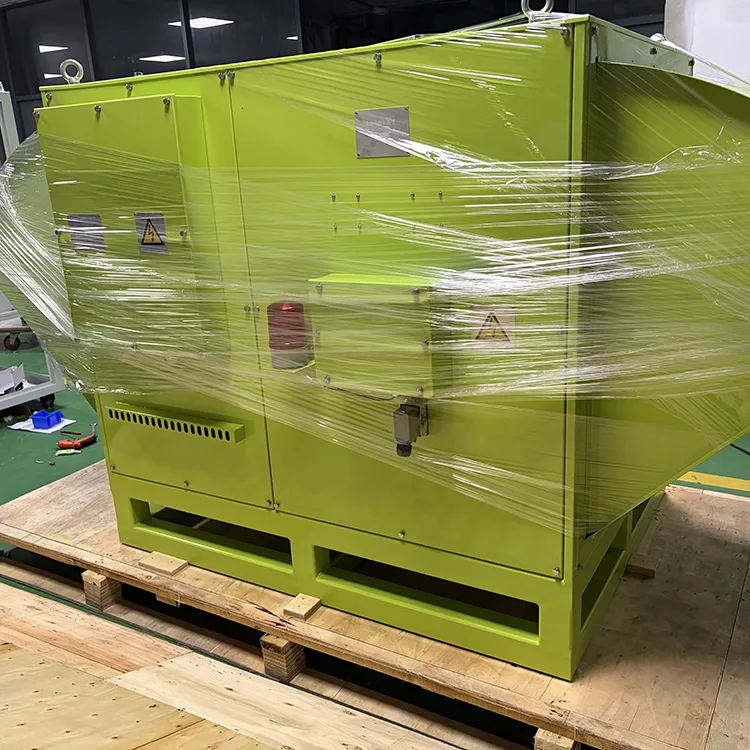

RSTO‑500kW‑2R×6‑IP23 bromsmotståndsanordning för brunnsborrningsplattform är ett bromsmotstånd med hög effekt utvecklat av Guangdong Ruisite Electric Co., Ltd. specifikt för frekvensomvandlarens bromssystem för elektriska drivenheter på brunnsborrningsplattformar. Dess nominella motstånd är 2Ω × 6 (vid 20°C), märkeffekt 500 kW och maximal driftspänning DC 690 V.

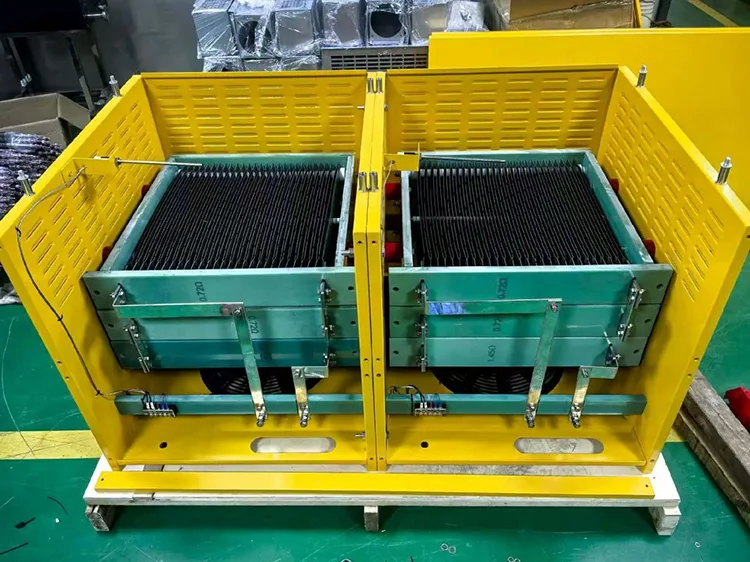

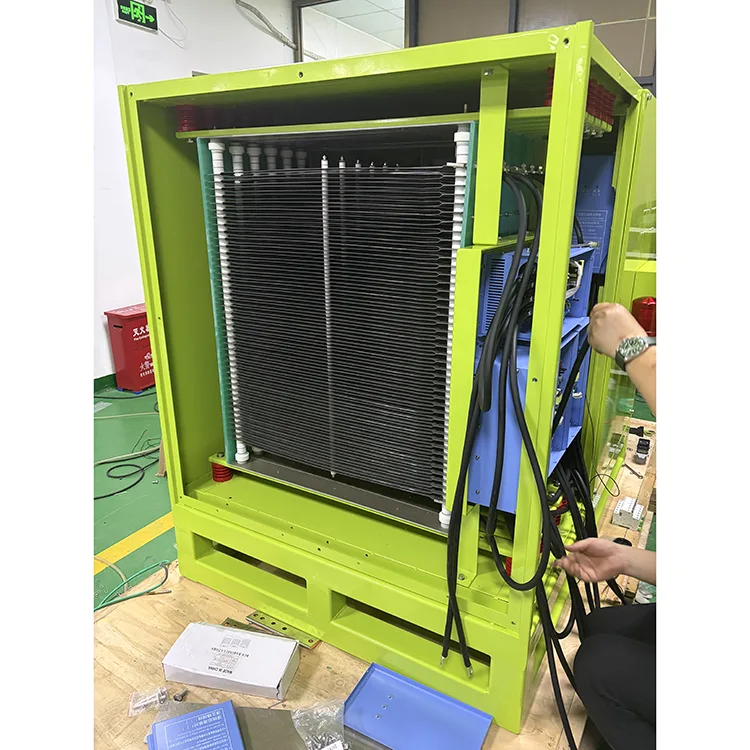

Det resistiva elementet är tillverkat av stabil nickel-kromlegering, och isoleringen använder högpresterande aluminiumoxidkeramik med hög temperatur, vilket säkerställer tillförlitlighet och hållbarhet under extrema förhållanden. Enheten är utrustad med två T60‑No.5 axialfläktar (vardera 5 kW / 380 V / 50 Hz), monterade horisontellt med oberoende forcerad luftkylning. Kylluft kommer in från ena sidan, passerar genom axialfläktarna och motståndscellerna och kommer ut genom utloppet.
Enheten är lämplig för miljöer fria från metan eller andra brandfarliga/explosiva gaser, frätande gaser, gaser som skadar isolering, ledande damm eller brännbart damm. Den fungerar på höjder upp till 1000 m, omgivningstemperaturer från –45°C till +50°C och maximal relativ luftfuktighet på 95%.
Som en högvärmegenererande enhet är korrekt daglig drift och underhåll direkt relaterade till livslängd och driftsäkerhet.
Ventilatorn måste vara påslagen i 15 minuter innan enheten startas för att avlägsna all ackumulerad fukt eller fuktighet. Efter att enheten har stannat måste ventilatorn fortsätta att gå i ytterligare 15 minuter för att säkerställa att motståndet är tillräckligt kylt, vilket förhindrar att varm luft strömmar tillbaka och skadar andra elektriska komponenter. Använd aldrig bromsmotståndet utan att fläktarna är igång.
- Inget brandfarligt eller explosivt material får placeras nära enheten.
- Undvik direktkontakt med motstånd i fungerande tillstånd om inte tillräckligt säkerhetsskydd tillhandahålls.
- Luftutloppet bör inte vara vänt mot gångvägar för att förhindra skador på grund av högtemperaturluftflöde.
- Apparaten måste ha tillräckligt med fritt ventilationsutrymme, helst i en separat kapsling.
- Saltdimmafiltret måste inspekteras och rengöras varje månad; byt ut filterelementet omedelbart om igensättning upptäcks – annars kan motståndsremsan överhettas och brinna ut.
- En omfattande inspektion och underhåll bör utföras minst en gång om året, inklusive invändig dammrengöring, ledningskontroller, åtdragning av lösa bultar och inspektion av motstånd för skador.
- Kontrollera regelbundet att anslutningarna är lösa och att kablar inte har åldrats eller skadats.
- Använd regelbundet tryckluft för att rengöra motståndsramen och värmeavledande komponenter.
Under översyn, ta bort hela enheten och placera den säkert; separera motståndsskåpet från fläktarna. Vid demontering av motståndsskåpet, ta först bort alla täckplåtar och anslutande kopparstänger, ta sedan bort monteringsmuttrarna för motståndscellerna uppifrån och ned, ta ut cellerna för rengöring och inspektion och byt ut eventuella skadade delar. Efter underhåll, använd en 1000 V megohmmeter för att mäta isolationsresistansen mellan motståndsremsan och jord (måste vara ≥ 50 MΩ), och utför ett dielektriskt hållfasthetstest vid 4500 V / 50 Hz under en minut (ingen haveri eller överslag).
F1: Vad är syftet med bromsmotståndsanordningen för brunnsborrningsplattform?
S: När en motor som drivs av en frekvensomformare arbetar i regenerativt bromsläge (under retardation eller bromsning), matas drivsystemets kinetiska energi tillbaka till DC-länken, vilket gör att DC-spänningen stiger. Bromsmotståndet avleder denna regenerativa energi som värme, förhindrar DC-buss överspänning och skyddar omvandlaren och krafthalvledarna från skador.
F2: Vad ska jag göra om temperaturkontrollsystemet löser ut felaktigt?
A: Kontrollera om temperaturbrytaren är defekt och byt ut vid behov; inspektera även de elektriska ledningarna för problem. Enhetens temperatursensor är placerad på resistorremsskyddet, med ett börvärde på 280°C (±5%). När motståndstemperaturen når detta värde aktiveras temperaturbrytaren och skickar en larmsignal.
F3: Vilka faktorer påverkar bromsmotståndets livslängd?
S: Huvudfaktorerna är kylförhållanden, omgivningstemperatur, bromsfrekvens och matchning av effekt. Om motståndets märkeffekt är för låg för det faktiska bromsenergibehovet, kommer motståndet att överbelastas kroniskt och överhettas, vilket avsevärt förkortar dess livslängd. Dålig ventilation är en av de främsta orsakerna till motståndsutbrändhet.
F4: Varför stiger resistortemperaturen för snabbt?
S: Vanliga orsaker inkluderar: blockerat luftintag eller utlopp (dålig kylning), lokal kortslutning av motståndsremsan (på grund av främmande ämnen eller skadade keramiska delar), eller fläktfel/otillräckligt lufttryck. Kontrollera först ventilations- och kylsystemet, inspektera sedan själva motståndscellerna.
F5: Hur bestämmer jag rätt motståndsvärde?
S: En grundläggande regel är att strömmen genom bromsmotståndet inte får överstiga bromschopperns maximala uteffekt. För lågt motstånd orsakar överdriven bromsström, vilket kan skada choppern; för högt motstånd resulterar i otillräckligt bromsmoment och dålig retardation. Det optimala motståndsvärdet bör väljas genom att balansera bromsmomentkrav och systemkostnad, samtidigt som man alltid håller sig inom säkra strömgränser.
Fall 1: Bromsstöd för frekvensomvandling för portalkranar för hamncontainrar (högfrekvent bromsscenario med tung last)
En containerterminals 16-tons portalkran använde ursprungligen delade separata bromsmotstånd. Kraftig dammexponering i utomhusmiljöer orsakade kortslutningsavstängningar i motståndet varje månad, med över 2 timmars driftstopp per reparation som allvarligt hämmade lastnings-/avlastningseffektiviteten. Efter byte till denna Ruisite integrerade bromsmotståndsenhet:
Stängda luftkanaler med dubbla fläktar med inbyggda dammfack minskar dammansamlingen med 70 %, vilket minskar underhållsfrekvensen till kvartalsvis från månadsvis.
Passiva larmkontakter ansluts till terminalens centrala styrsystem för att skicka tidiga varningar för motståndskortslutningar och överhettning, vilket helt eliminerar oplanerade plötsliga avstängningar.
Standardiserade 10-stiftskontakter möjliggör oberoende underhåll av driftteam på plats utan professionella elektriker, vilket minskar de årliga underhållskostnaderna med 45 %. Kundfeedback: Den integrerade skiljeväggsskåpets design löser helt och hållet damm-inducerade kortslutningssmärta punkter, och larmkopplingsfunktionen minskar drastiskt förluster av stillestånd.

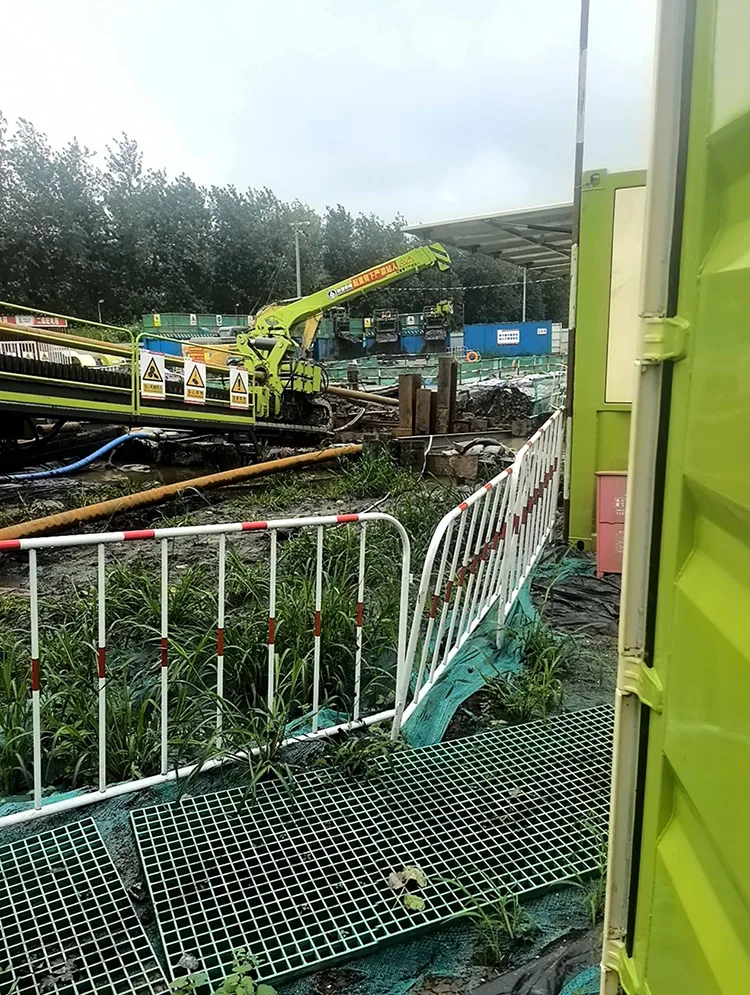

Fall 2: Wuhan Cross-flod Oil & Gas Pipeline Horisontell riktningsborrning Byggplatstestbelastning
Detta projekt tillhör Sinopec Zhongyuan Oil Construction Engineering Co., Ltd., en rörledning som korsar byggarbetsplatsen i Wuhan. Stora horisontella riktade borriggar kräver långa timmars kontinuerlig fulllastdetektering innan de korsar flodkonstruktioner. Diskret utrustning för spridd last användes tidigare på plats, med uppenbara nackdelar: svår överföring över tillfälliga stålbockar, rörig ledning, dålig vattentäthet och värmeavledningsprestanda i fuktig miljö vid floden. Efter att ha implementerat vår integrerade AC-lastbank är de viktigaste fördelarna som följer:
Integrerat gaffeltruckhål och lyftöglastruktur, kompakt helmaskinsdesign, bekväm att transportera genom smala tillfälliga stålbockar på byggplatsen vid vattnet;
Oberoende förreglingsskydd för rökdetektering + automatiskt avlastningsprogram för flerstegs överspänning/överström, som effektivt anpassar sig till instabil strömförsörjning av tillfälliga konstruktionskraftdistributionsskåp i våta områden vid floden Wuhan, vilket undviker skador på dyra horisontella riktborrningsvärdar;
Inbyggd modul för automatisk datainspelning, export av kompletta testrapporter med ett klick, uppfyller till fullo kraven för godkännande av dataarkivering för Sinopec pipeline engineering-projekt;
ABB-kontaktorer och Siemens PLC-styrkärna, stark antivibrationsprestanda, stabil drift med ultralåg felfrekvens under frekventa överföringar över korta avstånd och ojämna förhållanden.
Kundfeedback: Den mobila integrerade lastbanken matchar perfekt våra testkrav för konstruktionstest för flodkorsande horisontella riktningsborrningar i Wuhan. Den kan köras stabilt under långvariga fulllast kontinuerliga tester, avsevärt förkorta testförberedelsetiden och förbättra rörledningskonstruktionens framsteg.
Fall 3: Lättbelastningsmatchning för automatiserade produktionslinjetransportörer
Flera växelriktare är tätt placerade på monteringslinjer för fordonskomponenter med begränsat utrymme på plats. Delade motstånd skapar röriga ledningar och frekventa anslutningsfel. Kärnfördelarna med denna integrerade enhet:
Hög integration med snyggt fotavtryck; den totala längden på 2700 mm möjliggör ett enhetligt väggmonterat arrangemang.
Snabbkopplade 10-stiftskontakter eliminerar omfattande ledningsarbete under driftsättning och byte av utrustning. Fellarm matas jämnt in i produktionslinjens PLC, vilket automatiskt stoppar linjen vid motståndsavvikelser för att förhindra kollision och skrotning av arbetsstycket.
Ruisite Electric (nu också under relaterade varumärken) har valts ut som en stödjande komponentleverantör av många tillverkare av frekvensomformare i Pearl River Delta-regionen för applikationer som växelriktarbromsning och energidumpning. Kunder har rapporterat lång produktlivslängd och låga felfrekvenser. Företaget har konsekvent erhållit högsta skattekreditbetyg och dess produkter tjänar kraftnätshjälpmedel, järnvägstransitering, nyenergibussar, landströmsystem, kraftkonverteringsutrustning och mer.
1.Hög tillförlitlighet Resistiva element av nickel-kromlegering och keramisk isolering av aluminiumoxid med hög temperatur säkerställer stabil drift i extrema omgivningstemperaturer från –45°C till +50°C.
2. Effektiv kylning Oberoende tvångsluftsystem med två 5 kW axialfläktar ger effektiv temperaturkontroll vid höga effektnivåer.
3. Livstidsgaranti Tillverkaren erbjuder livslång support efter försäljning och reservdelar; Inom garantiperioden repareras eller ersätts eventuella kvalitetsrelaterade defekter utan kostnad.
4. Väldesignad layout Horisontell monteringsstruktur för enkel drift och underhåll; finns med fasta eller justerbara motståndsvärden enligt kundens önskemål.
Bromsmotståndsanordningen för brunnsborrningsplattformar har uppnått följande auktoritativa certifieringar och verifikationer av överensstämmelse med standarder:
ISO 9001:2015 Certifiering av kvalitetsledningssystem – Vår fabrik genomgår årliga revisioner av en oberoende tredjepartsbyrå; vårt kvalitetsledningssystem täcker hela processen, från design och tillverkning till eftermarknadsservice.
CE-märkning – Uppfyller EU:s lågspänningsdirektiv (LVD) och krav på elektromagnetisk kompatibilitet (EMC), vilket kvalificerar produkten för inträde på EU-marknaden.
Typtestrapporter – Varje ny produkt genomgår omfattande typtester före massproduktion – inklusive dielektrisk hållfasthet, temperaturstegring och isolationsresistanstester – med rapporter tillgängliga för kvalificerade kunder på begäran.
Innan vi lämnar en offert analyserar våra applikationsingenjörer dina tekniska specifikationer, driftförhållanden på plats och prestandaförväntningar grundligt. Vi skräddarsyr sedan en lösning specifikt för dig och ger en tydlig, transparent, specificerad offert. Inga dolda avgifter, inga grova uppskattningar.
När beställningen är bekräftad organiserar vi produktionen strikt enligt dina godkända ritningar. Vi genomför inspektioner genom viktiga tillverkningsstadier och tillhandahåller regelbundna framstegsuppdateringar för att säkerställa leverans i tid. Du är välkommen att besöka vår fabrik för inspektioner när som helst; vi inbjuder och välkomnar tillsyn från varje kund.
Efter leverans fortsätter vi att tillhandahålla omfattande teknisk support, installationsvägledning och felsökningshjälp. Vi garanterar leverans av reservdelar till alla standardkomponenter och svarar på tekniska förfrågningar inom 24 timmar på vardagar. Oavsett om det är genom fjärrvägledning eller support på plats, är vi dedikerade till att säkerställa din totala sinnesfrid.
