200kw 380v vätskekylningslastbank

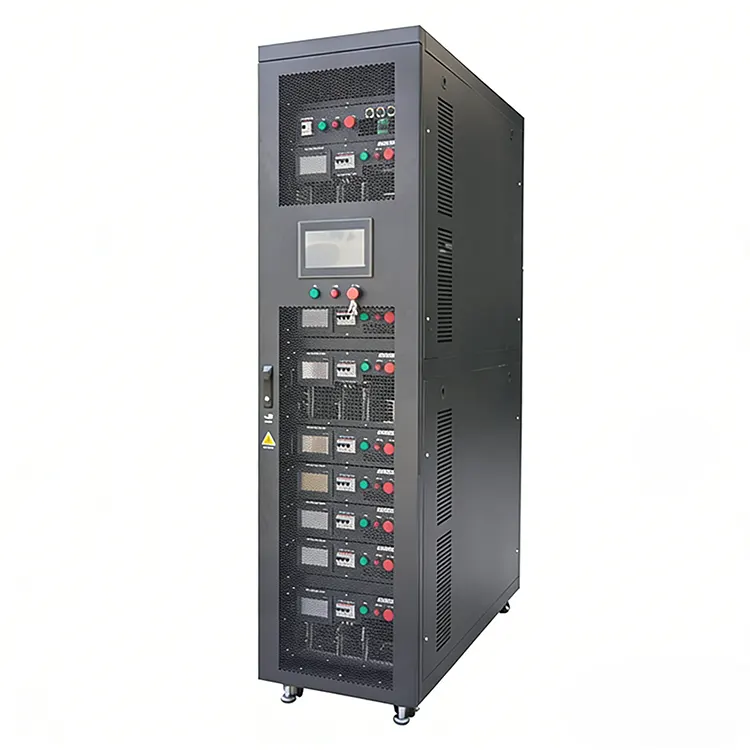

Den 200kW 380V vätskekylda lastbanken från RST Electric representerar ett paradigmskifte inom högeffektstestteknik. Denna 200kW 380V vätskekylningslastbank är inrymd i en standard 42U rackhölje (B600×D1400×H1800mm) och eliminerar behovet av massiva lufthanterare eller anläggningsavgassystem genom att överföra värme direkt till en anläggnings befintliga vätskekylningsinfrastruktur. Systemet har en kylvätskekrets av 304 rostfritt stål med DN32 inlopps-/utloppsanslutningar, som kan hantera flödeshastigheter upp till 200L/min (12m³/h) vid designtryck på 0,4MPa.

Precisionstemperatursensorer övervakar kylvätsketemperaturer på inlopp/utlopp och upprätthåller en stabil termisk belastning med ≤15°C temperaturökning vid full effekt och ≤5psi tryckfall. Den resistiva belastningsbanken i sig erbjuder 5 kW stegupplösning med ±2 % laddningsnoggrannhet, vilket möjliggör granulär simulering av verkliga IT-belastningar. Kontrollalternativen inkluderar lokal HMI-pekskärm, fjärransluten PC-mjukvara, RS485/Modbus RTU och fullständiga dataloggningsmöjligheter.

Som en ledande tillverkare av 200kW Liquid Cooling Load Bank i Kina, kombinerar RST Electric över 15 års expertis inom kraftmotstånd med banbrytande vätskekylningsteknik för att leverera lösningar som uppfyller de krävande kraven från nästa generations datacenter och högpresterande datoranläggningar.

Teknisk specifikation

Produktegenskaper

1. Ultrahög effekttäthet – Levererar 200 kW i ett kompakt 42U-fotavtryck, idealiskt för utrymmesbegränsade datacentermiljöer.

2. Tyst drift – Eliminerar traditionellt lastbanksfläktljud; endast cirkulationspumpen genererar minimalt ljud (<65dB), vilket gör den lämplig för upptagna kontors- eller laboratorieutrymmen.

3. Exakt termisk hantering – Realtidsövervakning av flödeshastighet, inlopps-/utloppstemperatur och tryckfall möjliggör noggrann validering av CDU och kylsystem.

4. Kylmedelskrets i rostfritt stål – 304-konstruktion av rostfritt stål med DN32 tri-clamp-anslutningar säkerställer korrosionsbeständighet och kompatibilitet med olika kylmedier.

5.Redundanta anslutningar – Dubbla in-/utloppsportar (1+1 redundant) tillåter anslutning till primär- och reservkylsystem utan omkonfigurering.

6. Omfattande säkerhetssvit – Inkluderar detektering av vätskeläckage, skydd mot flödesfel och avstängning av övertemperatur – avgörande för känsliga datacentermiljöer.

7. Högupplöst laddning – steg på 5 kW möjliggör exakt simulering av serverracks kraftprofiler från partiell till full belastning.

8. Oberoende drift – Inget beroende av anläggningens luftkonditionering för värmeavlägsnande; värme kasseras direkt via kundens vätskekylningsinfrastruktur.

9. Real-World Simulering – Emulerar exakt de termiska och elektriska egenskaperna hos serverrack med hög densitet (>30kW per rack) för D2C (Direct to Chip) kylvalidering.

10. Avancerad datainsamling – Registrerar och loggar alla kritiska parametrar för analys och rapportering efter test.

Produktapplikationer

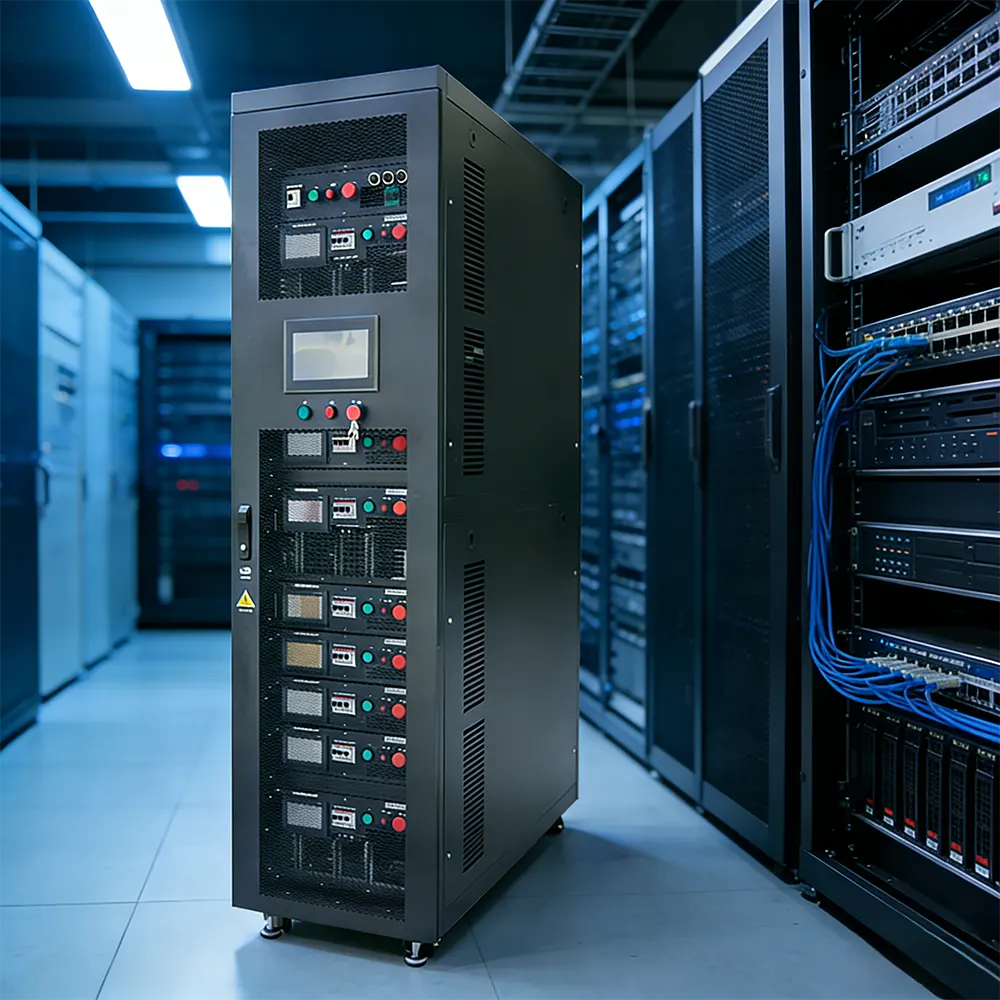

● Datacenter CDU-testning – Validerar prestandan hos Coolant Distribution Units (CDU:er) under simulerade IT-belastningar på upp till 200kW.

● Vätskekyld serverutveckling – Ger kontrollerade termiska belastningar för testning av direkt-till-chip- och nedsänkningskylsystem i FoU-labb.

● Facility Thermal Management Studies – Karakteriserar värmeavvisande kapaciteten hos datacenters kylinfrastruktur under olika belastningsscenarier.

● High-Performance Computing (HPC) – Simulerar värmeeffekten från GPU-kluster och högdensitetsberäkningsrack för kylningsoptimering.

● Laboratorie- och testmiljöer – Möjliggör tyst, ren och effektiv effekttestning i akustiskt känsliga eller luftkvalitetskontrollerade utrymmen.

● Hyperscale Data Center Commissioning – Validerar integrationen av vätskekylningssystem med kraftdistribution och övervakningsinfrastruktur.

● Retrofitvalidering av kylsystem – Testar kapaciteten hos uppgraderade eller modifierade kylsystem innan live-IT-distribution.

Om paket

200kW 380V Liquid Cooling Load Bank är precisionskonstruerad utrustning som kräver noggrann hantering under transport. RST Electric förpackar varje enhet med följande skyddsåtgärder:

● Enheten är säkert fastskruvad på en kraftig pall med vibrationsdämpande fästen

● Insvept i vattentät VCI-film för att förhindra att fukt tränger in

● Inkapslad i en skräddarsydd plywoodlåda med skumdämpning vid kritiska punkter

● Alla kylvätskeanslutningar är täckta och förseglade för att förhindra kontaminering

● Dokumentationspaketet inkluderar trycktestcertifikat, materialcertifieringar och fabrikstestrapporter

Fraktalternativ inkluderar LCL eller FCL sjöfrakt, flygfrakt eller expressbud för brådskande behov. Före leverans genomgår varje 200kW Liquid Cooling Load Bank ett fullständigt fabriksacceptanstest (FAT) inklusive trycktestning, läckagedetektering och termisk fulllastvalidering.

Om RST Electric

Direct Factory, vätskekylningsexperter

● Vi är en certifierad tillverkare baserad i Kina, specialiserade på avancerad 200kW 380V Liquid Cooling Load Bank produktion.

● Fullständig intern kontroll över design, tillverkning av kylkretsar, elektrisk montering och testning – vilket säkerställer överlägsen kvalitet.

● Fabriksdirekt prissättning för varje 200 kW Liquid Cooling Load Bank, med transparent kostnadsstruktur och inga mellanhänder.

Professionell tillverkning och termisk expertis

● Över 15 års erfarenhet av effektmotståndsteknik, nu utökad till vätskekylda lösningar för nästa generations applikationer.

● ISO 9001-certifierade anläggningar med dedikerat renrum för montering av kylkretsar.

● 100 % heliumläckagetest utförd på varje kylvätskekrets före slutmontering.

● Intern termisk simulerings- och valideringskapacitet för anpassade kylningskrav.

Global erfarenhet, pålitlig leverantör

● Beprövad leverantör till datacenteroperatörer, IT-utrustningstillverkare och kylsystemintegratörer över hela världen.

● Exportera meriter till marknaderna i USA, Europa, Singapore och Mellanöstern.

● Djup domänexpertis inom termisk hantering av datacenter och effekttestning med hög densitet.

Oändlig anpassning

● Alternativ för kylmedium: Avjoniserat vatten / Glykolblandningar / Dielektriska vätskor / Custom.

● Anslutningstyper: DN32 tri-clamp / NPT-gängor / Snabbkopplingar / Custom.

● Flödesreglering: Manuella ventiler / Automatisk flödeskontroll / Integration av pump med variabel hastighet.

● Styrförbättringar: Avancerad PLC, Building Management System (BMS) integration, fjärrövervakning.

● Mätalternativ: Grundläggande / Precisionsflödesmätare / Flerpunktstemperaturavkänning.

● Kapslingsvarianter: Öppen ram / 42U-ställ / Anpassade mått.

Pålitlig leverans & livstidssupport

● Standard ledtid: 30-45 arbetsdagar för anpassade 200kW 380V Liquid Cooling Load Bank-konfigurationer.

● Omfattande dokumentation: Tryckprovningsrapporter, materialcertifieringar, driftshandböcker, CE/ISO-certifieringar.

● 18 månaders garanti med fjärrdiagnostik och globalt reservdelsnätverk.

● Valfri driftsättning på plats, stöd för kylsystemintegrering och operatörsutbildning av RST-fältingenjörer.

Projektfall

1. Projektets bakgrund

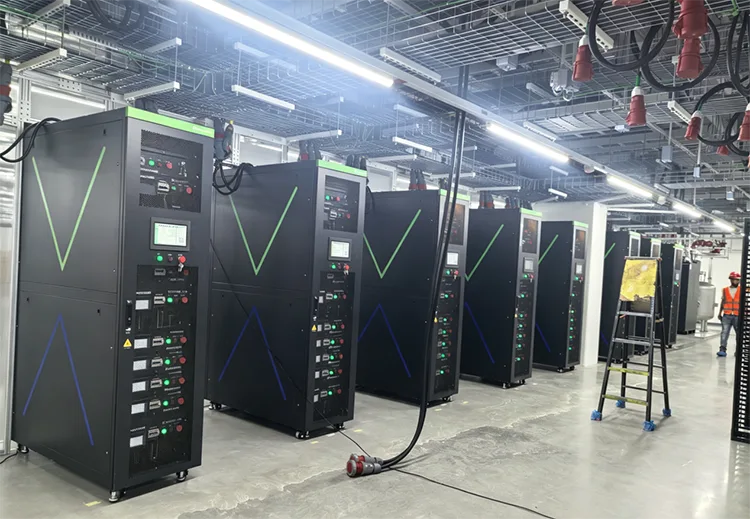

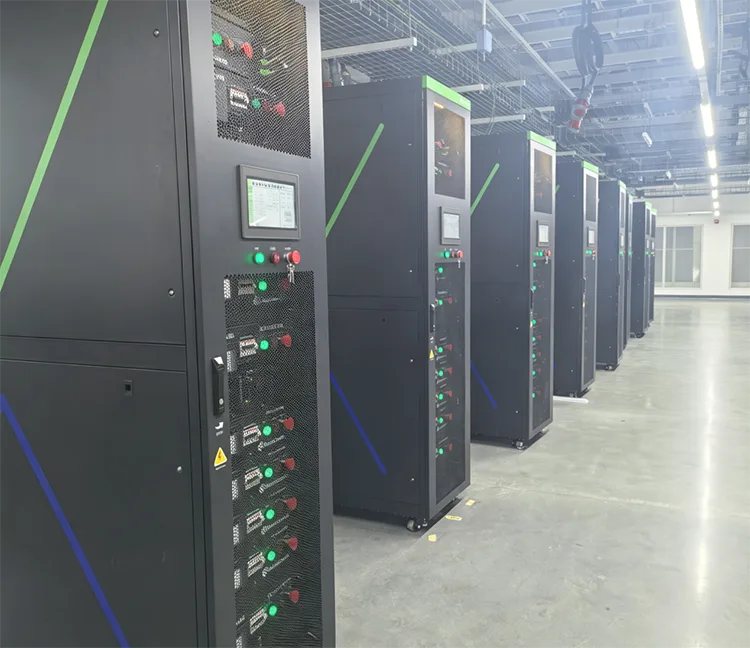

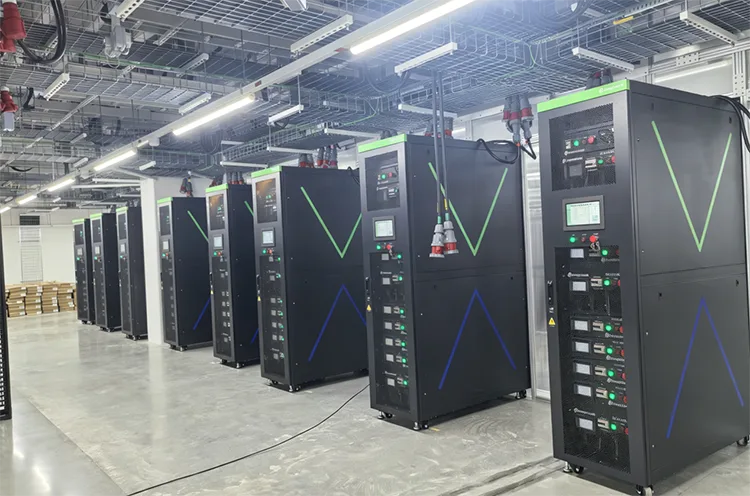

Detta hyperskala AI-datacenter i Johor, Malaysia använder ett komplett CDU-vätskekylningssystem för GPU-serverkluster. I projektacceptansfasen är kärnkravet att autentiskt verifiera den faktiska kylkapaciteten för CDU-vätskecirkulationsslingan, simulera verklig värmeavledningsbelastning som genereras av inbyggda högdensitetsservrar.

Traditionell luftkyld belastning kan inte anslutas till anläggningens vattencirkulationsrörledning och kan inte mata konstant värmebelastning till CDU-slingan för inspektion av kylprestanda under lång tid; skrymmande luftkylningsutrustning kan inte installeras inuti ett standard 19-tumsställ för att återställa den verkliga värmelayouten i skåpet.

Påverkad av Malaysia tropiska högtemperaturer året runt, behöver kunderna rack-typ vätskeåtkomst belastningsbank matchande på plats kylvätska medium för att slutföra kontinuerlig termisk belastning inspektion av CDU-system och synkron UPS/standby generator full-last testning. RST Electric levererad batch 200kW 380V slutna vätskekylda rack belastningsbanker för att uppnå exakt CDU-kylningskapacitetscertifiering som uppfyller lokala TNB-standarder för strömacceptans.

2. Grundläggande tekniska specifikationer och designfördelar

Elektrisk klassificering

Märkeffekt: 200kW, AC380V (kompatibel 380~480VAC 50Hz), PF=1 ren resistiv belastning

Lastfördelning: 6kW+6kW+12kW+12kW fyra oberoende steg, minst 6kW finjustering, tolerans ±5 %

Kontinuerlig 24 timmars fulllastdrift; kabeldragning valfri 1P2W/3P4W enligt Malaysia effektspecifikationer

Realtidsövervakning: spänning, ström, effekt, kylvätskeinlopps- och utloppstemperatur, rörledningsvattentryck, kärndata för att bedöma CDU värmeväxlingseffektivitet.

Material och strukturella egenskaper

(1) Matchande design för vätskecirkulation: Sluten vätskekylningskrets stöder kundens på plats vatten-glykolkylvätska, standard 1" NPT snabbkopplingsportar direkt docka med CDU-rörledning; nominellt kylvätskeflöde 10~25L/min, max inloppsvattentemperatur 40℃, rörledningstryckfall ≤2bar. Fast värmeslinga till faktisk värmeslinga för överföring av verklig värmekretseffektivitet till CDU-effektivitetstest. av flytande kylsystem.

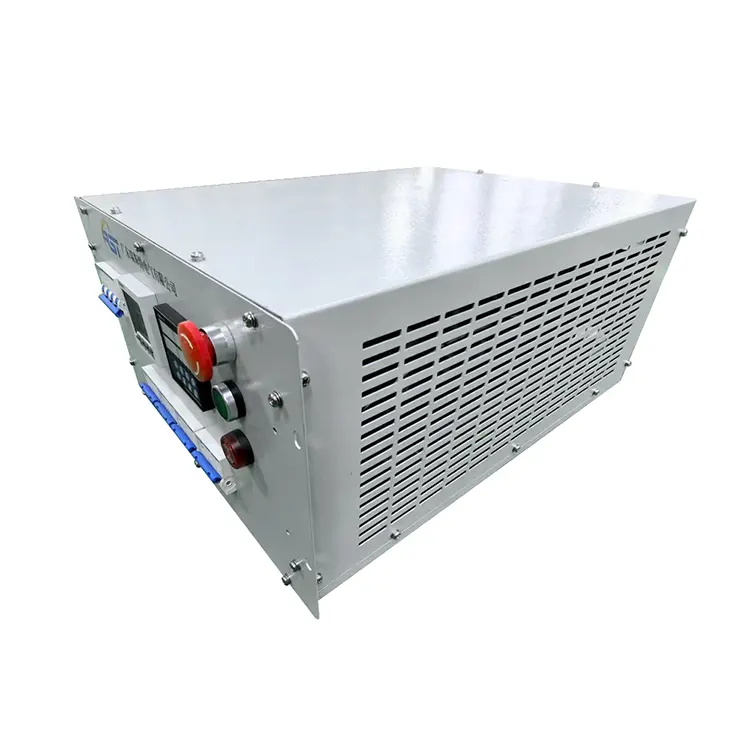

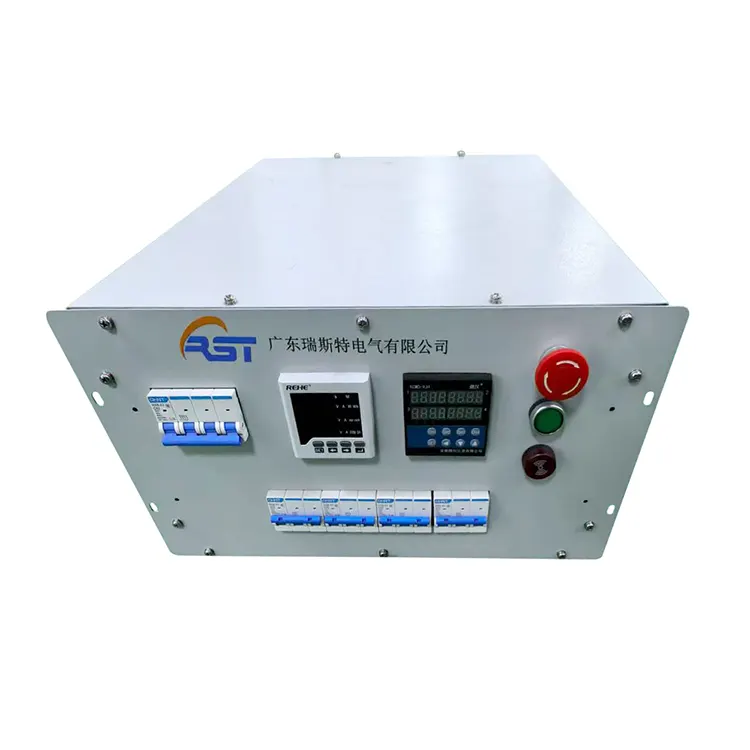

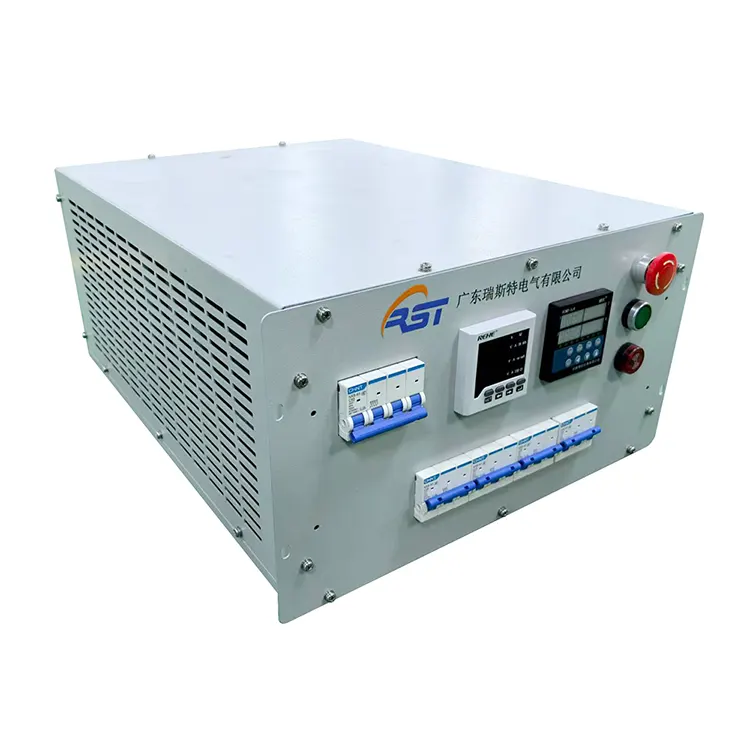

(2) 6U 19-tums rackchassi: Dimension 482×D650×H266mm, RAL7035-beläggning, torrvikt 35~45kg, direkt inbäddat i serverrack för att återställa verklig värmealstringsmiljö i skåpet för onlineservrar.

(3)  Fullständigt säkerhetsskydd: Kortslutning, överström, övertemperatur, nödstopp, lågt kylvätsketryck och valfritt dörrförreglingsskydd; autolarm och belastningsfall när onormalt, garanterar långvarigt oavbrutet CDU-åldringstest.

(4)  Multikontrollläge: Lokal manuell / automatisk / bärbar fjärrkontroll / PC-programvara; RS485 Modbus tillval, ladda upp temp & flödesdata till IDC SCADA för inspelning av CDU-drift i realtid.

3. Standard för installation och driftsättning på plats

(1) Installera enligt Malaysias elkod; enheterna glider in i standard skåpöppningar och fixeras med främre handtag, oberoende strömledningar, vätskeintag/utlopp snabbkoppling med CDU cirkulerande rörledning, pålitlig PE-jordning.

(2) Alla enheter klarar fabrikens fulllast inbrännings- och rörledningstrycktäthetstest före leverans med officiella testrapporter. Idrifttagning på plats justerar kylvätskeflödet steg för steg, laddar 6kW~200kW progressivt, registrerar inlopps-/utloppsvattentemperaturskillnaden för att kvantifiera CDU värmeväxlingskapacitet, verifiera alla kontroll- och skyddsfunktioner.

(3) Regel för daglig drift: Kontrollera rörledningen varje vecka för läckage; rengör regelbundet CDU-cirkulationsfiltret för att undvika otillräckligt flöde som påverkar kyleffekten; inga brännbara ämnen lagras runt serverskåp.

4. Felsökning och service efter försäljning

Vanliga fel inklusive onormal överhettning, otillräckligt kylvätsketryck, kommunikationsfel och falskt skyddslarm sorterade i den officiella underhållsmanualen;

Periodisk inspektion: Var 6:e ​​månad kontrollera rörledningens täthet, rengör inre motståndsdamm, regelbundet isoleringstest med megohmmeter.

Garanti: 18 månaders garanti från leveransdatum, gratis reparation och ersättning för tillverkningsfel; livslånga reservdelar & engelsk fjärrteknisk support, valfri lokal ingenjörsutbildning på plats för bulkorder. Anpassad effekt, spänning, vätskegränssnitt och kommunikationsprotokoll för senare datacenterexpansionsprojekt.

5. Projektresultat

(1) Rackmonterad vätskestruktur ger direkt åtkomst till CDU-cirkulationsrörledningen, matar stabilt ut graderad fast värmebelastning, verifierar exakt den faktiska värmeavlägsningskapaciteten för varje CDU-slinga; realiserar verklig termisk skåpsimulering som traditionell luftbelastning inte kan uppnå, CDU-acceptanseffektiviteten ökade med över 65 %.

(2) Stabil sluten vätskecirkulation anpassar Malaysia till hög omgivningstemperatur, långvarig kontinuerlig belastning utan överhettningsavstängning, alla CDU-kylprestandaindex klarar acceptansstandarden framgångsrikt.

(3) Automatisk datainsamling av vattentemperatur, flöde och effekt underlättar sammanställningen av klientens CDU-testrapport, vilket minskar kraftigt manuella testkostnader för IDC-projekt.

(4) Kontakta RST Electric för skräddarsydd vätskekyld lastbank speciellt för CDU-kylningsverifiering i datacenter i Sydostasien, få gratis tekniskt förslag och offert.
